折叠式货船舱盖结构三维设计

折叠式货船舱盖是散货船、多用途货船甲板区域的核心舾装部件，主要承担货舱舱口的密封遮蔽、承载甲板面作业载荷、配合装卸货作业实现舱口快速启闭的功能，在内河散货运输、近海杂货航运、工程驳船作业场景中应用广泛。不同于传统的吊离式舱盖需要额外起重设备配合移位，折叠式舱盖依靠自身铰接结构与配套驱动机构即可完成启闭动作，不需要占用过多甲板额外堆放空间，尤其适合舱口面积适中、甲板作业空间有限的中小型货船使用，能够有效缩短装卸货过程中的舱盖操作时间，降低船员作业强度，同时减少舱盖移位过程中与甲板设备、装卸索具发生碰撞的风险。

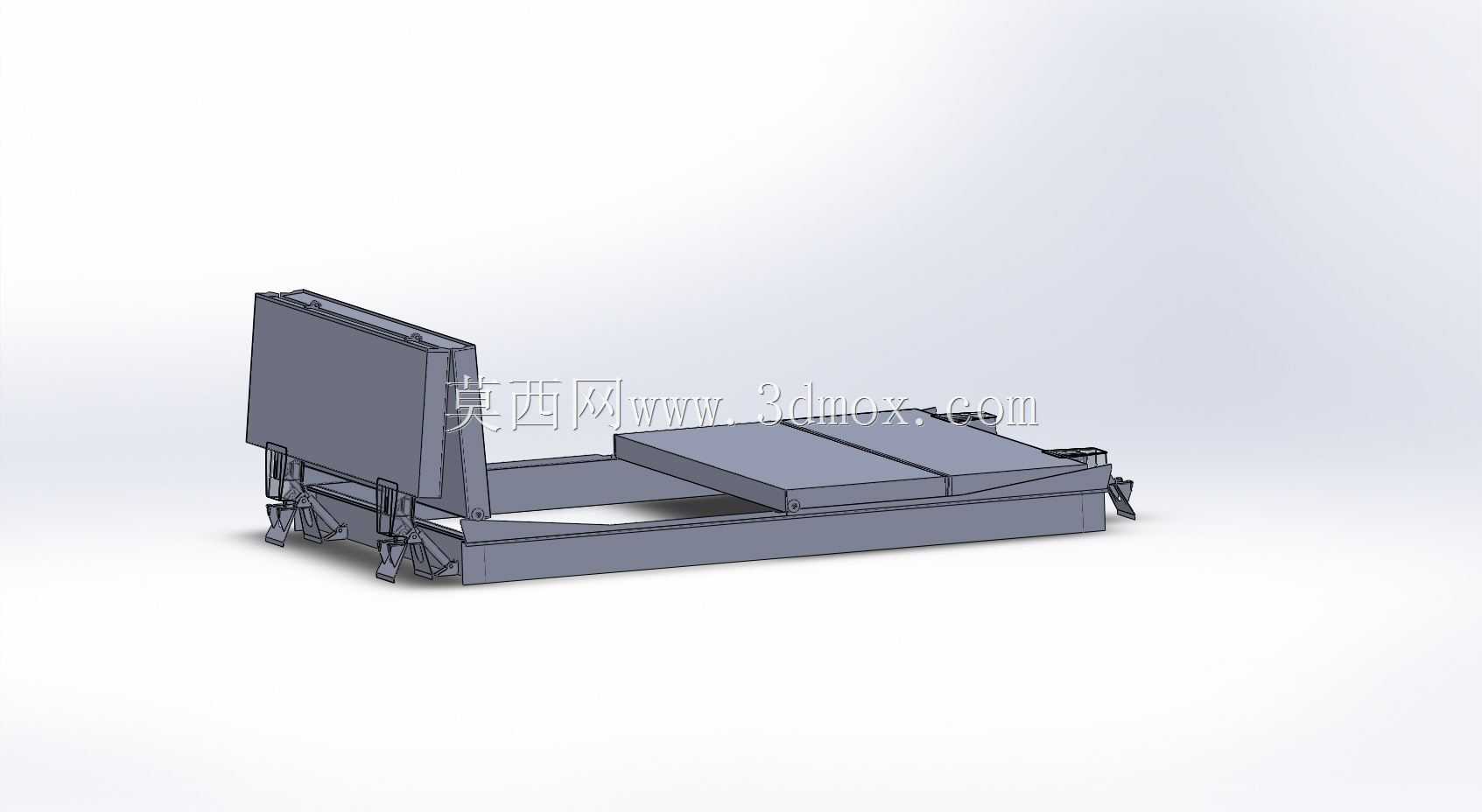

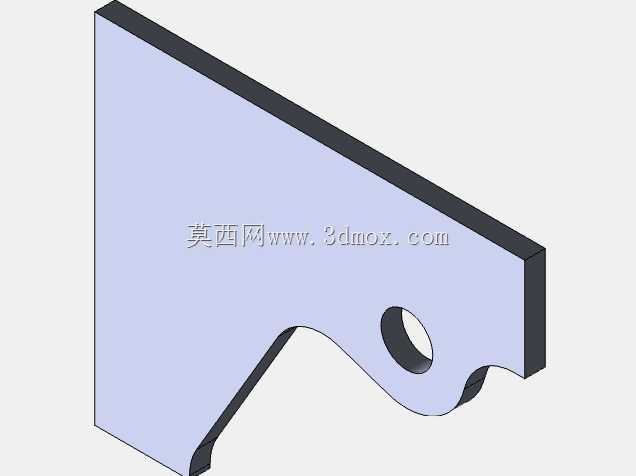

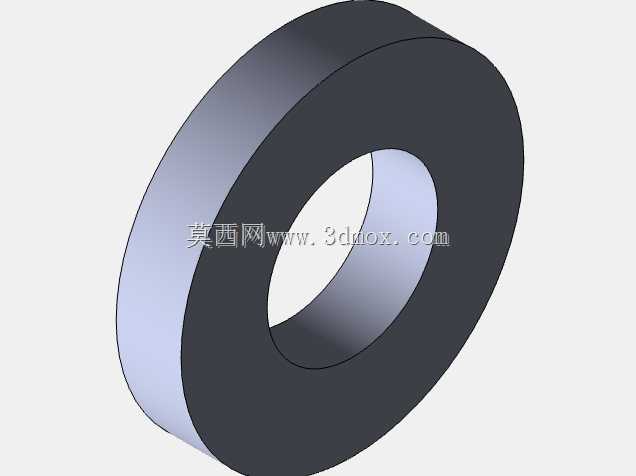

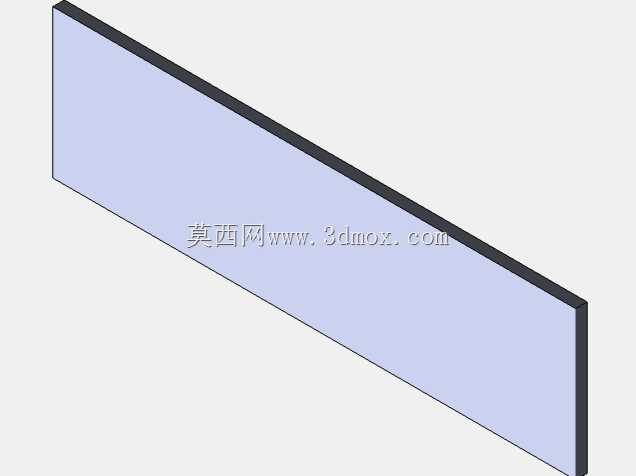

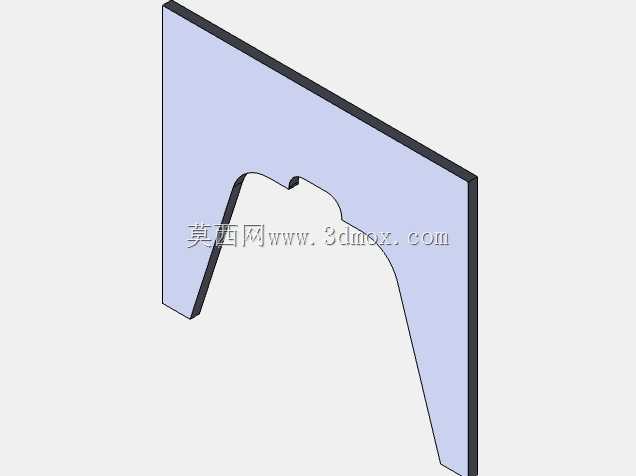

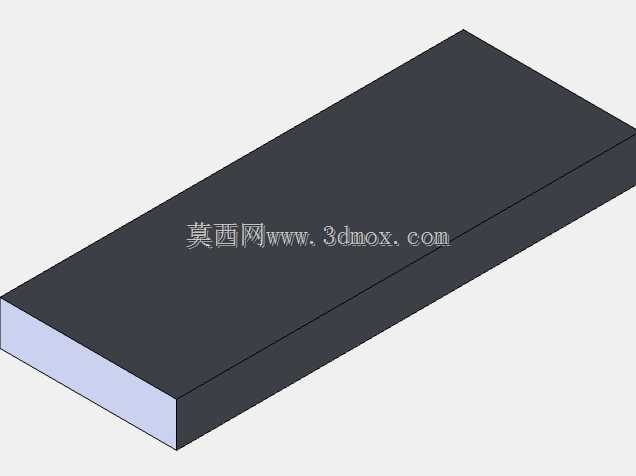

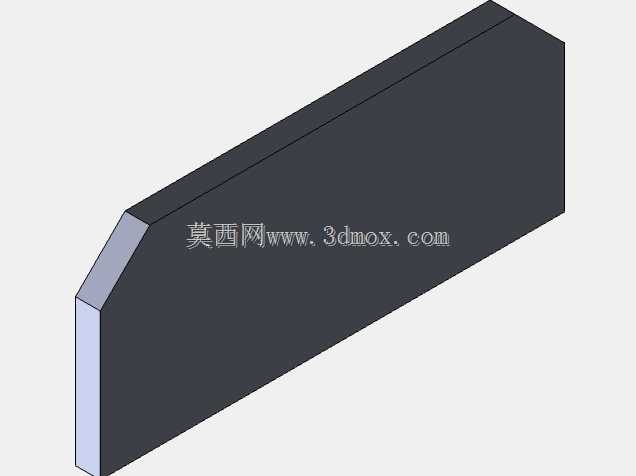

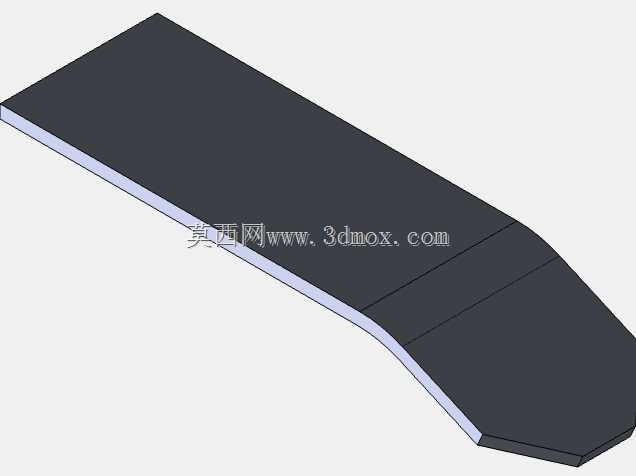

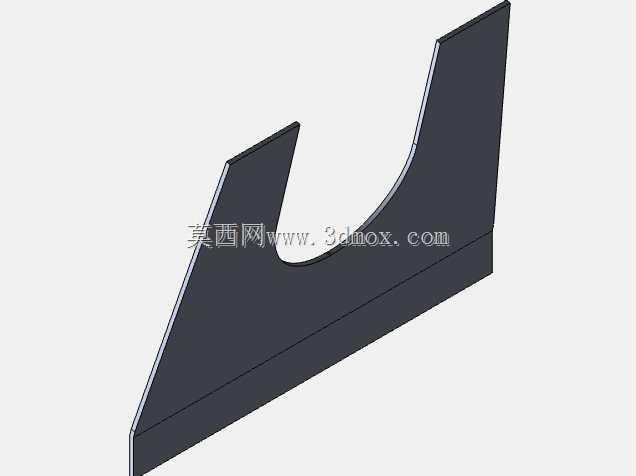

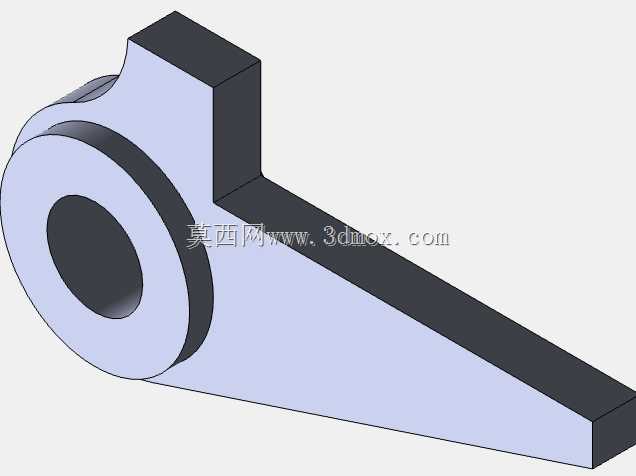

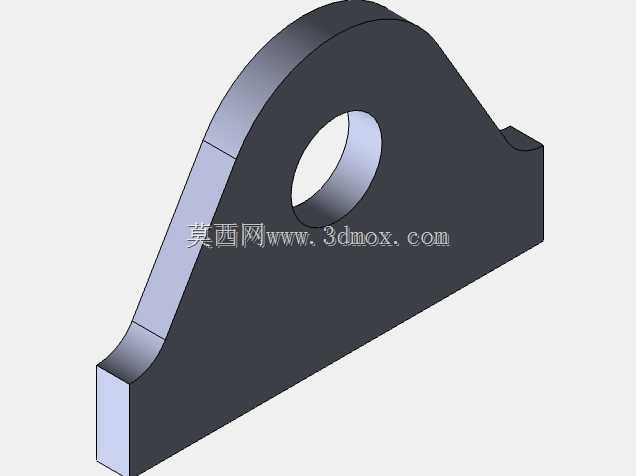

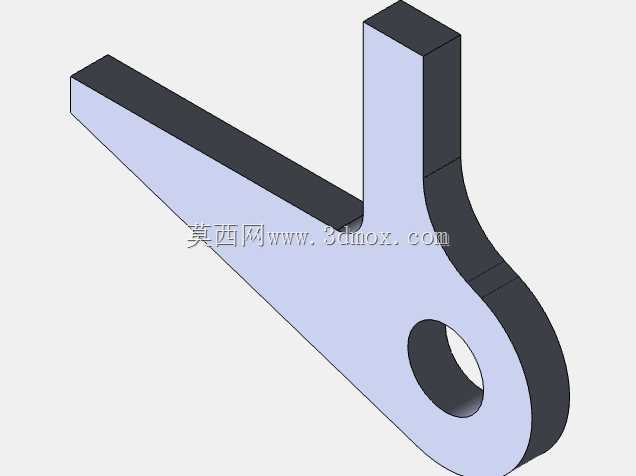

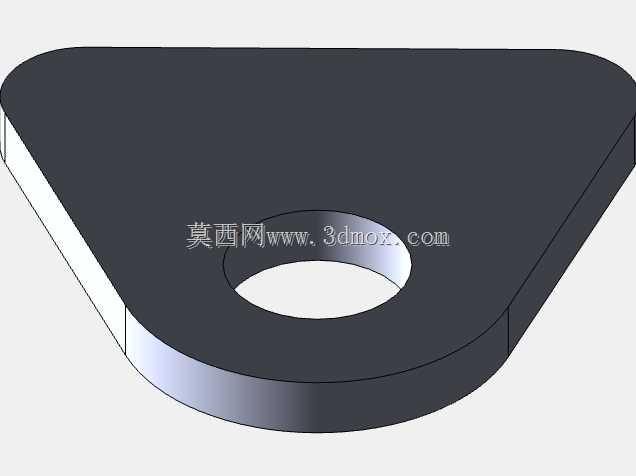

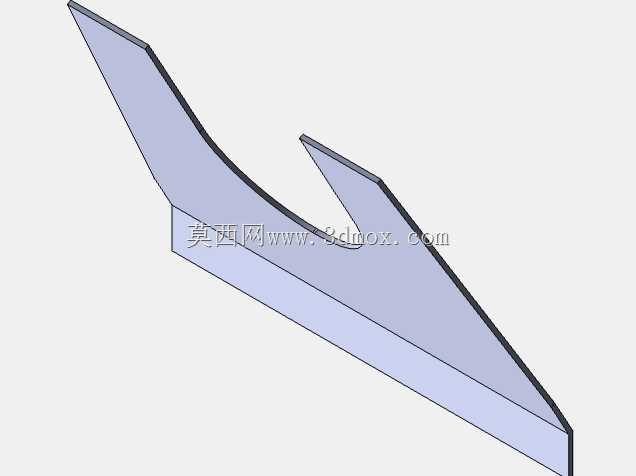

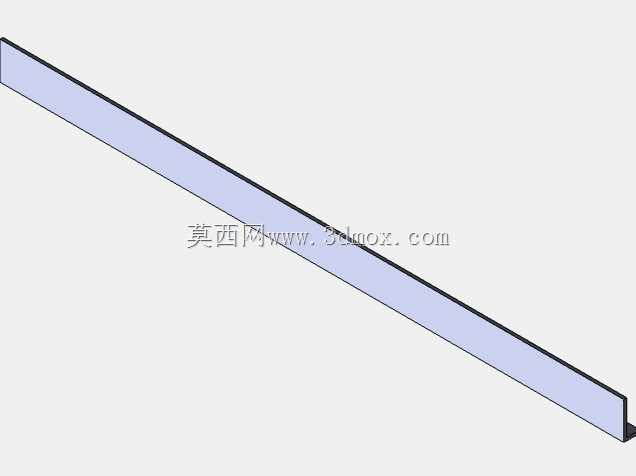

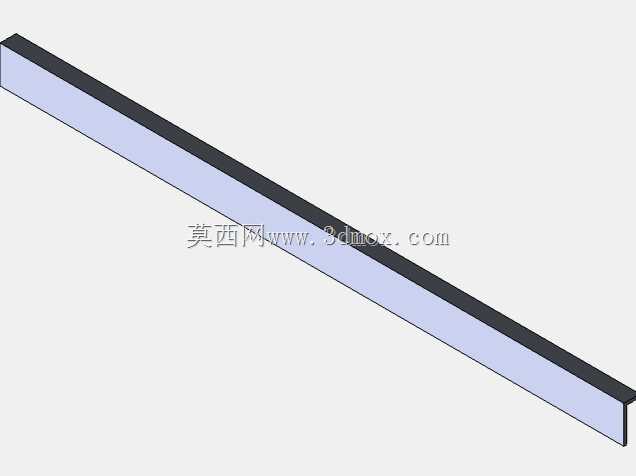

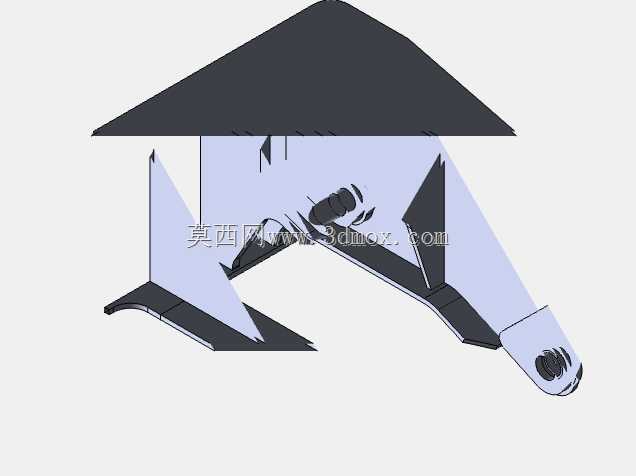

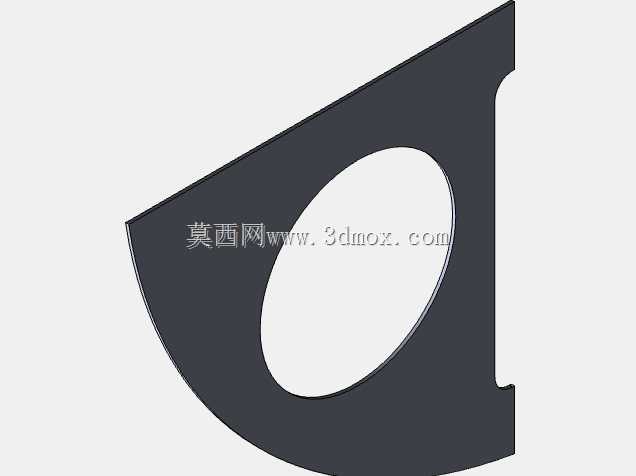

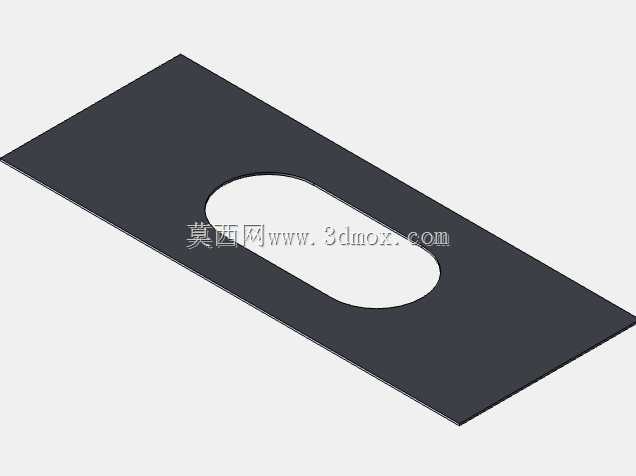

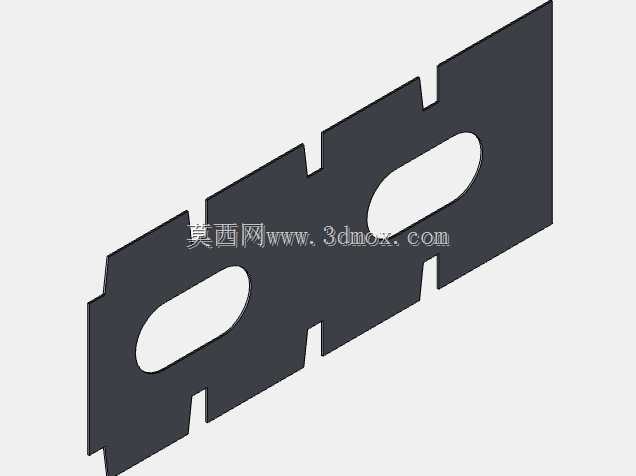

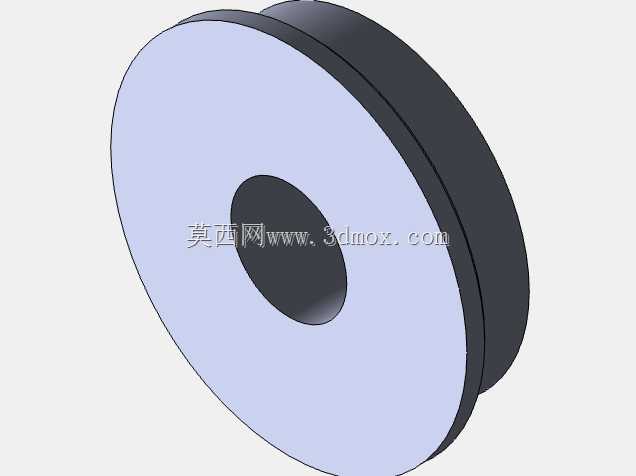

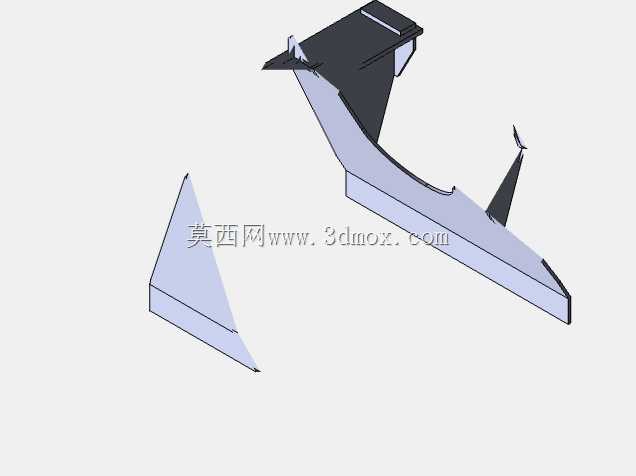

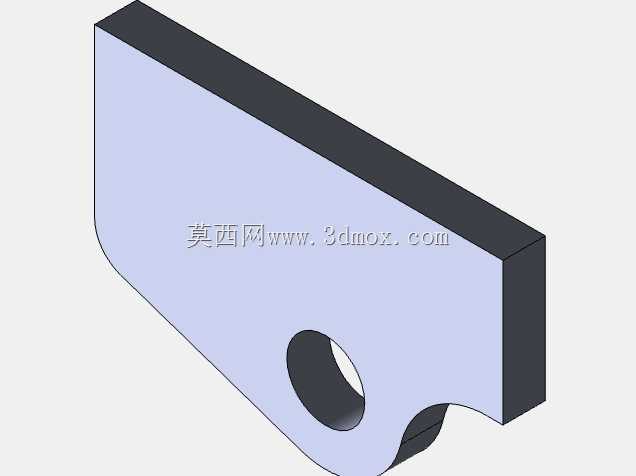

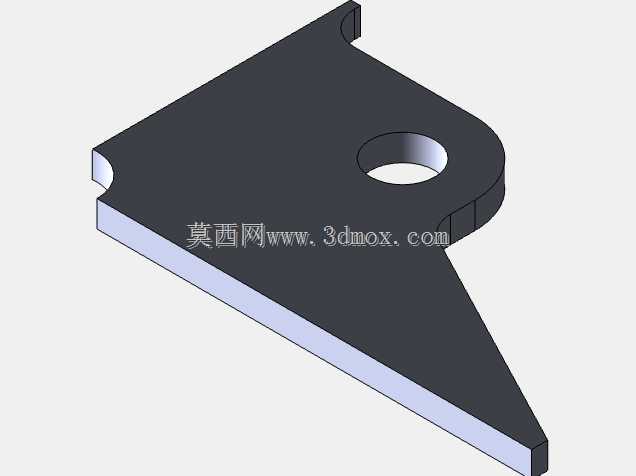

从结构设计逻辑来看，该款折叠舱盖采用多段盖板铰接串联的布局形式，相邻盖板之间通过重型铰接耳板配合销轴连接，铰接位置设置耐磨衬套，减少长期启闭转动过程中的结构磨损，延长部件使用寿命。盖板主体采用梁板组合的焊接结构，上层面板承担甲板面的人员行走、轻型作业设备通行载荷，下部设置纵向与横向交错的加强筋结构，在控制整体自重的前提下保证盖板的结构刚度，避免大跨度舱盖在承受载荷、海浪冲击时出现过大变形影响密封性能。舱盖两侧设置导向限位结构，在启闭折叠过程中约束盖板的运动轨迹，防止出现偏卡、侧移问题，保证动作顺畅。

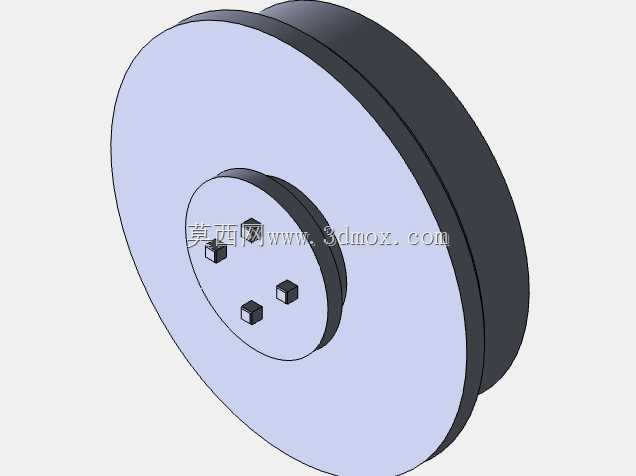

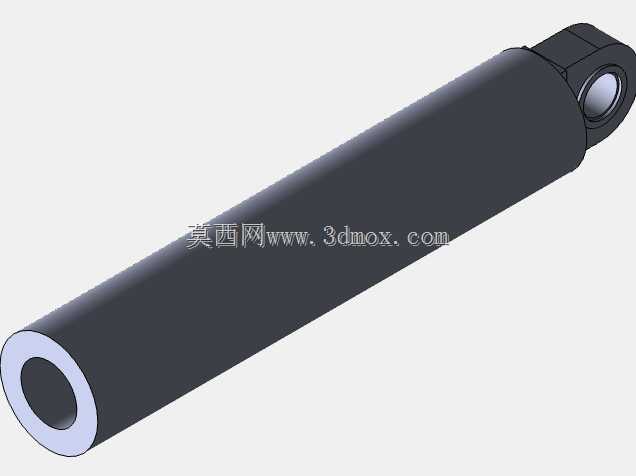

舱盖与舱口围板的配合位置设置连续的密封胶条安装槽，配套的耐老化橡胶密封件在舱盖闭合锁紧后能够实现舱口的水密密封，阻挡雨水、海浪溅水进入货舱，避免舱内装载的货物受潮损坏，同时在恶劣海况下减少上浪对舱内的冲击。舱盖的折叠驱动端预留了驱动机构安装接口，既可以适配液压油缸驱动形式，也可以根据船舶的实际配置选用机械绞车牵引驱动，适配不同吨位、不同动力配置的船舶改装与新建需求。

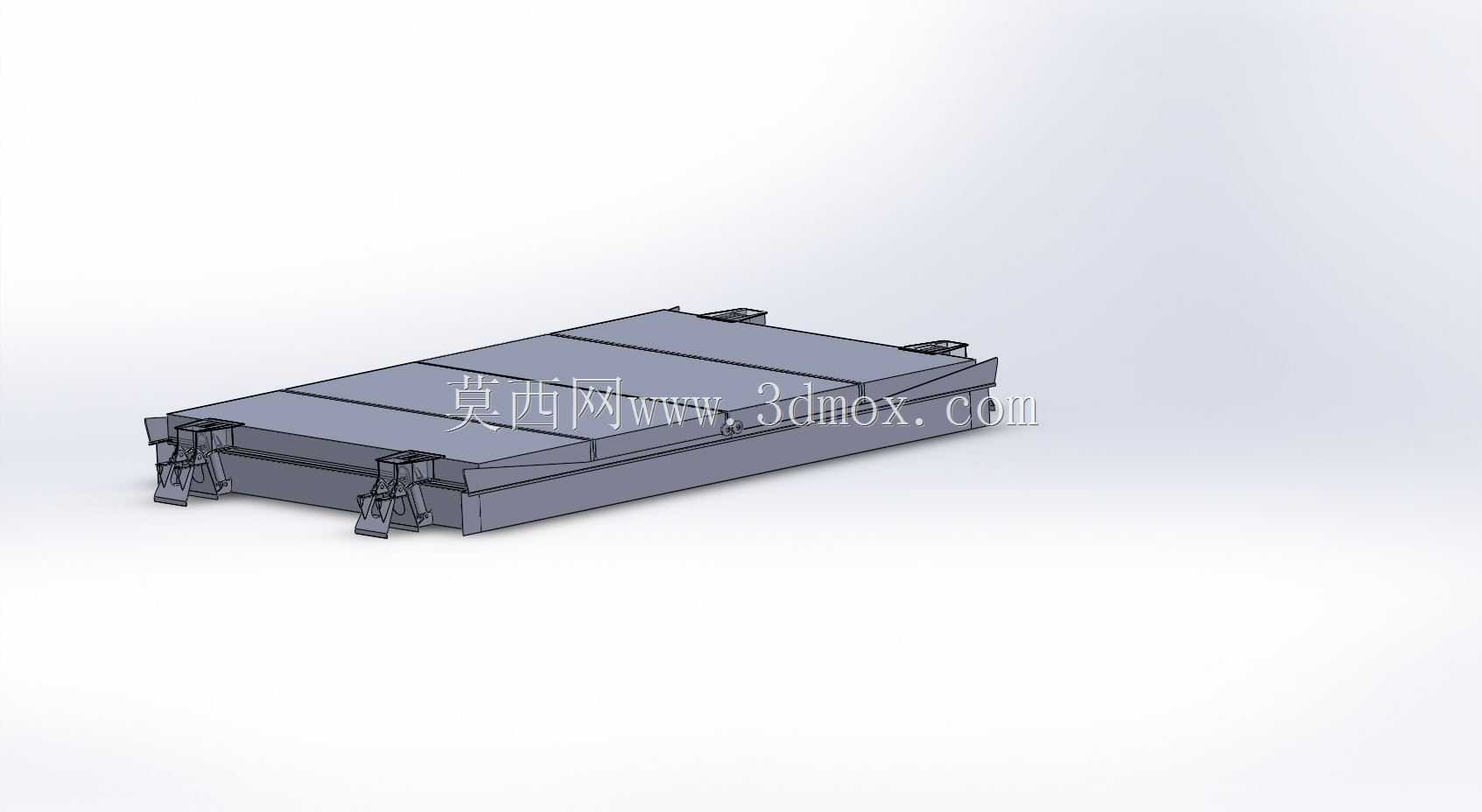

在安装边界设计上，该舱盖的折叠收拢状态下的堆叠尺寸充分考虑了舱口端部的甲板空间预留，收拢后所有盖板层叠收纳在舱口一端的专用支撑区域，不会遮挡舱口的主要装卸作业空间，也不会干涉舱口周边的系缆桩、通风筒、消防管路等甲板附件的布置。盖板的边缘设置有专用的锁紧件安装位，舱盖完全闭合后，通过周边的快速锁紧装置将盖板与舱口围板牢固连接，能够抵御航行过程中的风浪冲击，避免舱盖出现意外移位、跳动问题。盖板上表面设置有防滑纹路结构，提升雨天、甲板上浪情况下人员行走的摩擦力，减少滑倒风险，同时预留了舱盖保养维护的操作空间，方便船员定期对铰接点、锁紧件、密封胶条进行检查与更换。

需要注意的是，该结构模型在部分铰接部件的细节处理上做了简化，核心的运动铰接关系完整保留，能够直观展示折叠舱盖的启闭运动轨迹，可用于船舶舾装方案设计阶段的布局校核、舱口区域的空间干涉检查，也可作为船员操作培训的演示模型使用，帮助相关人员快速理解折叠舱盖的结构组成与动作逻辑。在实际工程应用中，还需要根据对应船舶的舱口实际尺寸、设计载荷要求、船级社规范对盖板的板厚、加强筋规格、铰接销轴直径、密封结构形式做针对性的校核调整，保证结构强度与密封性能满足实际航行与作业需求。
