复古实木船舶舵轮结构三维设计

作为常年和船舶舾装件打交道的结构工程师，接触过不少内河、近海小型船舶的操控部件设计，这款实木舵轮的结构还原度，刚好贴合传统小型风帆船只、仿古观光游船的操控需求。先从实际应用场景说起，这类舵轮目前主要用在两类场景，一类是仿古木质观光游船的操控系统，搭配传统舵杆传动结构，还原复古航海的视觉质感，同时满足实际操控的力学需求；另一类是航海主题的商业展陈、沉浸式场景装饰构件，部分高端民宿、航海主题餐厅也会用等比例复刻的舵轮做空间装饰，这就要求模型既要满足结构装配的合理性，也要兼顾外观的细节还原度。

从实际用途来看，舵轮是船舶航向操控的核心执行部件，操作人员通过转动舵轮带动舵杆传动，改变船尾舵叶的角度，从而调整船舶航行方向，传统木质舵轮相比金属舵轮，在低温高湿的海上环境下握持触感更温和，不会出现金属件冬季冻手、长期接触海盐腐蚀生锈的问题，同时木质材料的阻尼感适中，操控时的反馈更柔和，适合小型船只的人工操控场景。

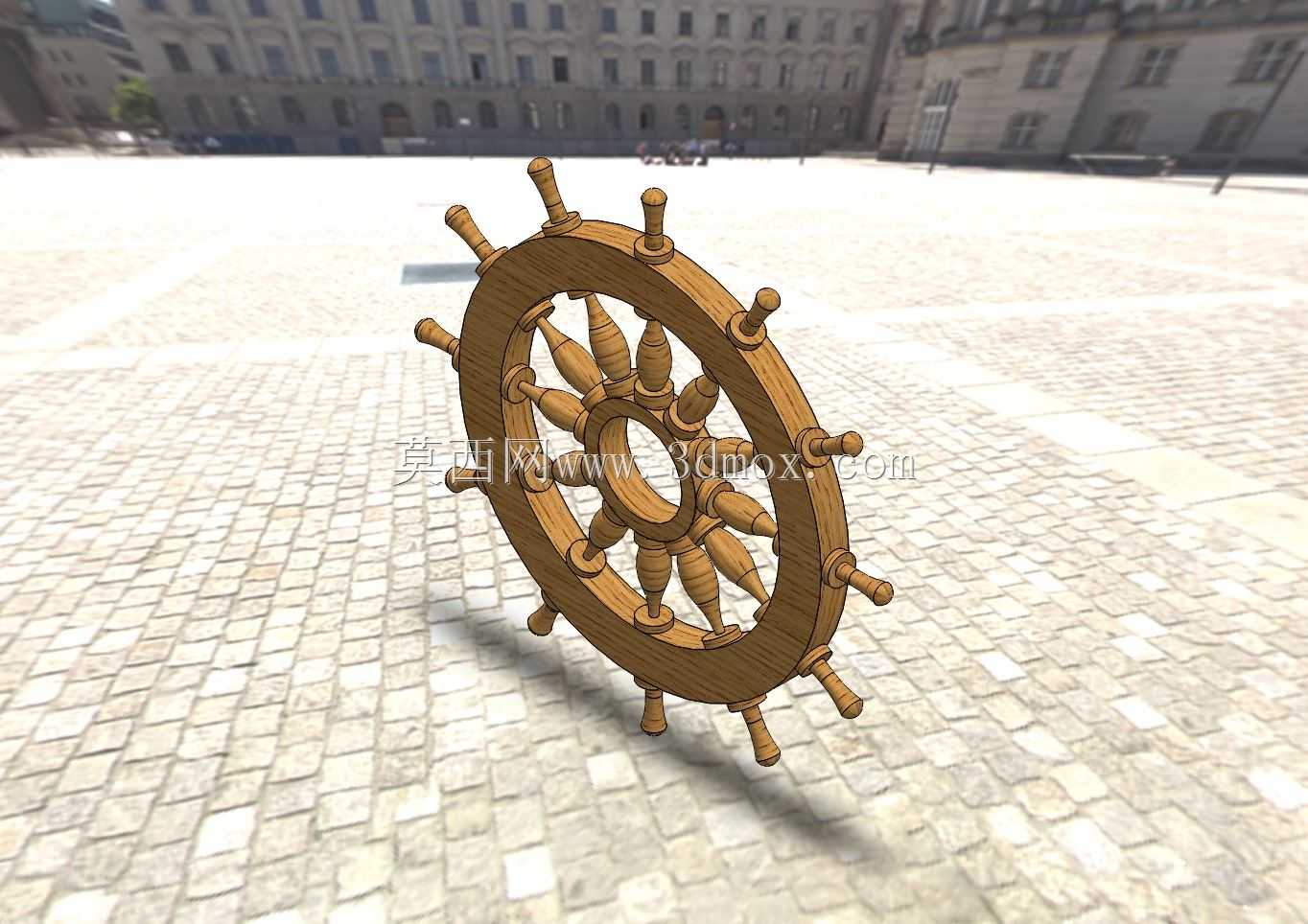

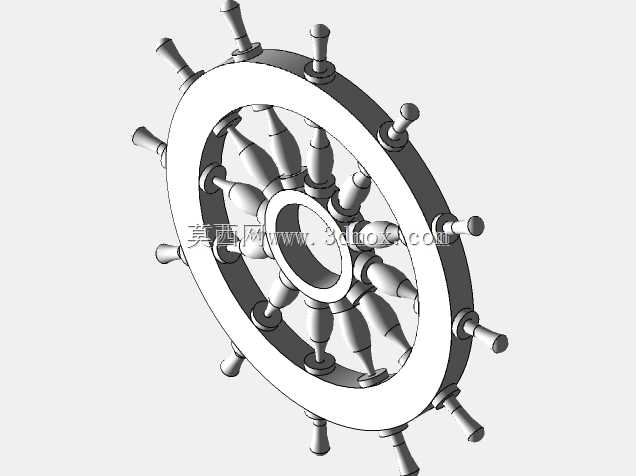

再看产品的功能特性，这款舵轮采用传统的多辐条对称结构，轮缘为整圈实木拼接结构，握持位置做了圆弧过渡处理，每根辐条外端都突出轮缘一段距离，形成辅助握持的握柄，即使在船体大幅晃动、操作人员手部沾水的情况下，也能快速抓握施力，不会出现打滑脱手的问题。中心的轮毂位置做了嵌套结构，预留了和舵杆轴配合的安装孔位，孔位周边做了加厚处理，承受扭转力矩的时候不会出现应力集中开裂的问题，辐条和轮缘、轮毂的连接位置都做了圆弧过渡，没有尖锐棱角，既避免了操作时磕碰伤人，也减少了木材连接位置的应力集中，提升整体结构强度。

设计思路上，这款舵轮没有采用现代金属舵轮的焊接、螺栓紧固结构，完全还原传统木舵的榫卯拼接逻辑，每根辐条和轮毂、轮缘的连接都采用暗榫结构，装配后表面看不到拼接缝隙，既保证了外观的整体性，也避免了金属固件在海盐环境下锈蚀污染木质表面的问题。轮缘部分采用多段短木拼接弯弧的工艺，每段木料的纹理都顺着轮缘的圆弧方向排布，避免了直木弯弧出现的纤维断裂、强度不足的问题，握柄位置的车削造型做了多段圆弧过渡，符合人手握持的人体工学曲线，长时间操舵也不会出现硌手的问题。

从外形尺寸和安装边界来看，这款舵轮的整体直径适配小型船只的操控台安装空间，轮缘厚度控制在合适范围，既保证了足够的结构强度，也不会因为过厚导致握持费力。中心轮毂的安装孔直径适配常规小型船舶的舵杆轴径，安装时只需要在轮毂侧面加装紧定螺钉，就能实现舵轮和舵杆的周向固定，不需要额外加工复杂的连接结构。安装时需要预留的转动空间为舵轮直径外扩100mm的圆形区域，避免操控时舵轮和周边的操控台仪表、操控杆发生干涉，轮毂后方和舵杆连接的位置预留了足够的轴伸长度，适配不同厚度的操控台面板安装，不需要额外加装转接轴套。

实际建模过程中，需要重点注意几个结构细节：一是轮缘的拼接位置要做错位排布，避免所有拼接缝在同一径向截面，导致轮缘整体强度下降；二是辐条的粗细要从轮毂到轮缘做渐变处理，靠近轮毂的位置受力更大，直径适当加粗，靠近轮缘的位置逐渐收细，既减轻整体重量，也保证受力合理；三是所有木质构件的棱边都要做R3以上的圆角处理，除了提升握持舒适度，也能避免木材边角受碰撞出现崩缺的问题。另外如果是用于实际航行的船只，模型完成后还要考虑木材的防水处理工艺，所有拼接缝都要做密封处理，表面涂刷船用防水木漆，避免长期接触海水、潮气出现木材腐烂变形的问题；如果是用于装饰场景，则可以适当降低结构强度要求，重点还原外观的木纹质感和复古造型细节。
