起重传动用280规格槽型滑轮结构设计

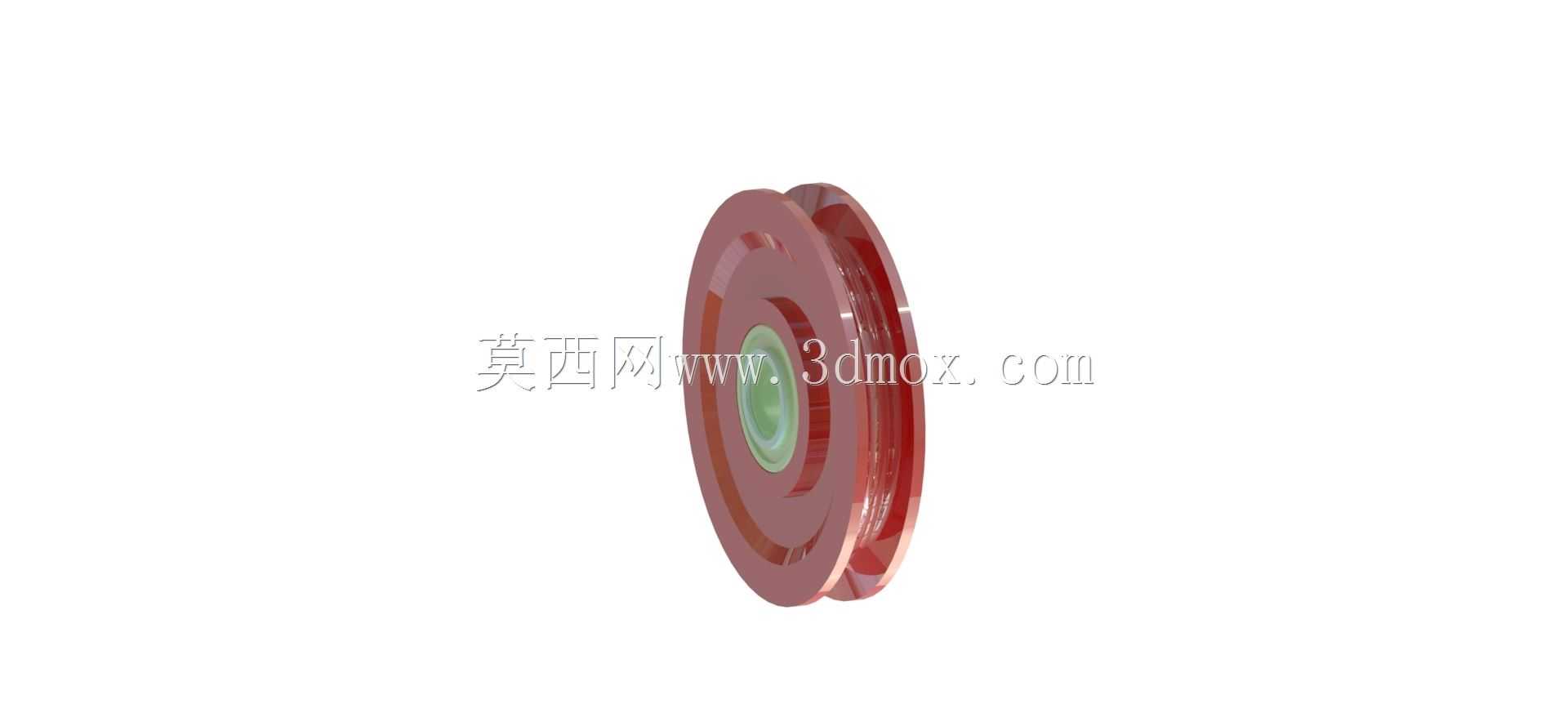

　　在起重设备、物料输送系统以及各类牵引类机械结构中，滑轮是承担绳索导向、载荷传递、力方向改变的核心基础部件，其结构合理性直接影响整套牵引系统的运行稳定性与绳索使用寿命。这款滑轮的设计围绕280mm的公称外径展开，轮体宽度控制在50mm，适配常规直径的钢丝绳或高强度纤维牵引绳，可直接匹配多数中小型起重设备的动滑轮组、定滑轮座安装尺寸，无需额外调整机架的安装跨距。从结构细节来看，轮体采用了深槽型的轮缘设计，槽壁的倾斜角度经过反复校核，既能够保证绳索在槽内有足够的贴合面积，避免运行过程中出现脱绳、跳绳的故障，也能减少绳索与轮槽侧壁的非正常摩擦，降低绳索的磨损速率。

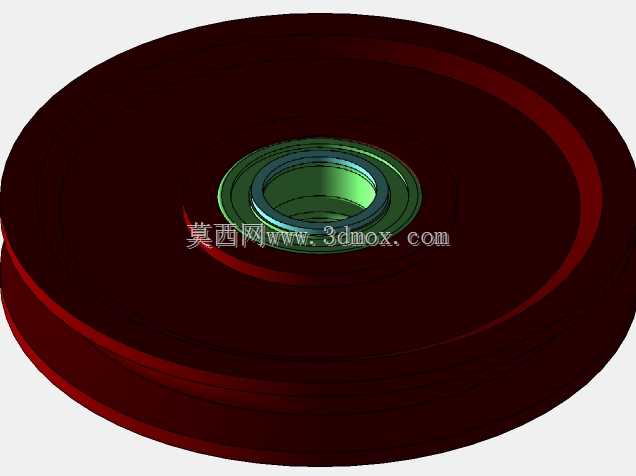

　　轮体中心的轮毂部分做了阶梯式的内孔设计，不同直径的内孔台阶分别对应轴承安装位、密封件卡槽以及轴端挡圈的固定位置，安装时可以直接将标准滚动轴承压入轮毂内孔，配合密封件阻挡外界粉尘、水汽进入轴承滚道，延长轴承的维护周期。设计过程中优先考虑了载荷的均匀传递，轮辐部分采用了等强度的变厚度结构，从轮毂处向轮缘方向逐渐过渡厚度，既保证了轮体在承受额定径向载荷时不会出现辐板开裂、轮缘变形的问题，也尽可能控制了轮体的整体自重，降低滑轮转动时的转动惯量，让牵引过程的启停动作更平稳，减少对驱动端的冲击载荷。

　　轮槽的表面粗糙度做了针对性控制，不会出现尖锐毛刺或凹凸不平的缺陷，避免绳索在反复弯曲过程中被局部硬点割伤，同时轮缘的外边缘做了圆弧倒角处理，即使绳索出现小幅的偏摆，也不会被轮缘棱角刮擦损伤。在安装边界上，这款滑轮的轮毂轴向尺寸与轮体宽度匹配，安装时两侧的轴承端盖不会超出轮体的侧面平面，能够适配紧凑安装空间下的滑轮组排布，相邻滑轮之间不会出现端盖干涉的问题。从实际应用场景来看，这类滑轮不仅可以用于桥式起重机、门式起重机的起升机构滑轮组，也可以适配施工升降机的导向轮组、索道牵引系统的支撑轮，甚至在一些重型仓储设备的牵引机构、矿山输送设备的张紧轮组中都能适用。

　　设计时充分考虑了不同工况的适配性，轮体的结构可以根据实际使用需求搭配不同材质的轴承，在有腐蚀风险的工况下可以搭配不锈钢轴承，在高速运行的场景下可以搭配带密封的深沟球轴承，无需修改轮体的主体结构。轮体的整体结构对称度控制严格，转动时的动平衡余量小，即使在较高的线速度下运行也不会出现明显的振动，能够减少整套机构的运行噪音，也能降低支撑轴的疲劳载荷。不同于简易冲压成型的薄臂滑轮，这款滑轮的轮槽部分有足够的壁厚，在长期承受绳索挤压的情况下不会出现槽型塌陷的问题，长期使用后轮槽的形状保持性好，不需要频繁更换滑轮来保证绳索的正常啮合。在结构校核阶段，针对轮体的径向承载能力、轮毂的压装强度、轮辐的抗疲劳性能都做了对应的受力分析，确保在额定载荷下轮体的各部分变形量都在允许范围内，不会因为变形导致轴承卡滞、绳索跑偏等问题。中心孔的同轴度公差严格控制，保证安装后滑轮的旋转中心与支撑轴的轴线重合，避免出现轮体偏摆、绳索单侧磨损的情况。
