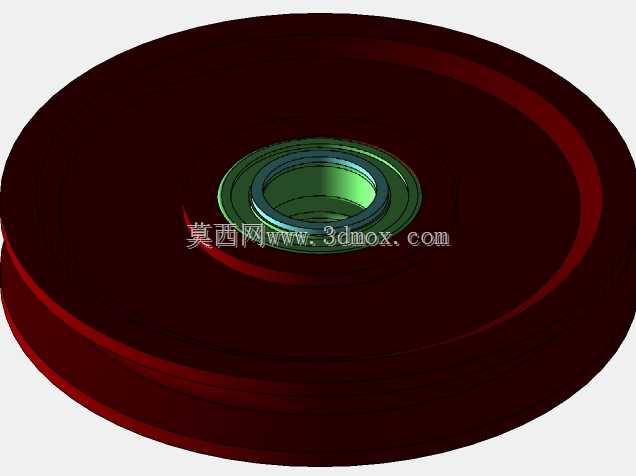

起重传动用280规格槽面滑轮结构

这款滑轮在起重输送、物料搬运、索道导向等场景中承担核心的绳索承载与转向功能，日常工况下需要匹配对应直径的钢丝绳，通过轮槽的弧面贴合减少绳索运行过程中的磨损，同时降低传动过程中的摩擦阻力，提升整套牵引机构的运行效率。从结构设计来看，轮体采用了大直径外缘的槽型结构，轮缘做了加厚处理，能够承受绳索长期挤压带来的径向载荷，避免长期使用后出现轮缘变形、槽面磨损不均的问题；中心轮毂部分做了多层台阶式的轴孔设计，既可以适配不同直径的安装转轴，也能通过台阶面实现轴向定位，省去额外加装定位套的工序，安装时只需配合对应规格的轴承与端盖，即可完成轮体的转动装配，有效控制整体安装空间的占用。设计过程中优先考虑了载荷分布的合理性，轮辐部分采用等强度的过渡结构，从轮毂到轮缘的壁厚变化平滑过渡，既不会因为壁厚突变产生应力集中点，也能在满足结构强度的前提下尽可能控制轮体自重，降低转动过程中的惯量，让绳索牵引过程更平顺，不会出现轮体偏重带来的转动卡顿问题。外形尺寸上，轮体外缘直径280mm，轮体宽度50mm，对应的轮槽尺寸适配常规起重设备用的钢丝绳直径范围，安装时需要预留足够的径向转动空间，同时保证两侧挡绳结构与轮体侧面留有1-2mm的间隙，避免运行过程中出现摩擦卡滞；中心轴孔的配合公差按照转动副的常规要求设计，既可以满足过盈装配的轴承安装需求，也能保证长期转动过程中不会出现轴孔磨损松旷的问题。实际应用中，这类滑轮不仅可以用在桥式起重机、门式起重机的起升机构上，也可以适配在小型牵引设备、电梯导向机构、矿山输送设备的张紧结构中，不同工况下只需要调整对应轮槽的表面处理工艺，比如高粉尘场景下可以增加轮槽的淬火硬度，户外使用场景可以增加表面防锈涂层，就能适配不同的使用环境，不需要对整体结构做大幅改动。建模过程中严格遵循机械设计手册中滑轮的相关设计规范，轮槽的圆弧半径、槽深、轮缘厚度都经过载荷校核，保证在额定载荷下轮体的变形量在允许范围内，不会出现绳索脱槽、轮体开裂的失效问题；中心轮毂的长度与轮体宽度匹配，安装后轴承的定位面与轮毂端面齐平，不会出现轴承偏装的问题，保证转动过程中轮体的端面跳动量控制在合理范围内，减少绳索运行过程中的横向摆动。
