紧凑型河岸客货两用渡轮结构设计

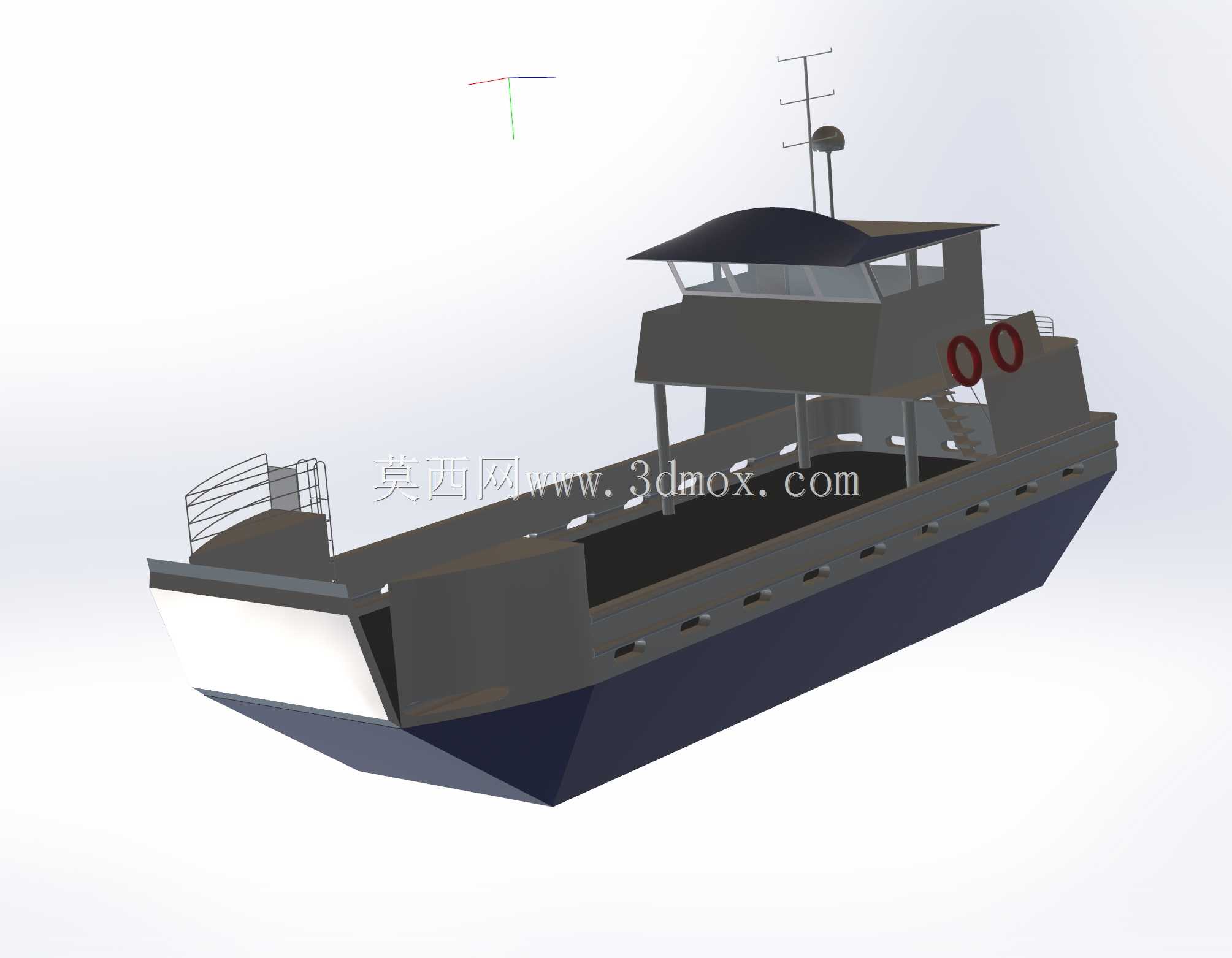

这款紧凑型河岸渡轮的三维结构设计，核心瞄准内河支流、城乡交界河段的短程接驳场景，适配没有大型滚装码头的简易岸线停靠需求，解决窄河道、浅吃水区域的人员与轻型车辆跨河通行痛点。不同于远洋船舶或大型跨江滚装船的设计逻辑，该渡轮在初始方案阶段就把停靠灵活性、装卸便捷性放在首位，船体整体采用前倾式首柱加方尾的线型，首段设置可收放的搭接跳板，靠岸时跳板搭在简易岸坡或小型码头上，无需额外的登船梯或车辆升降平台，小型乘用车、电动三轮车、轻型货运三轮车都能直接从首段甲板驶入，人员也可通过跳板两侧的防滑通道快速上下，单航次装卸耗时能控制在五分钟以内，适配短航线高频次往返的运营节奏。

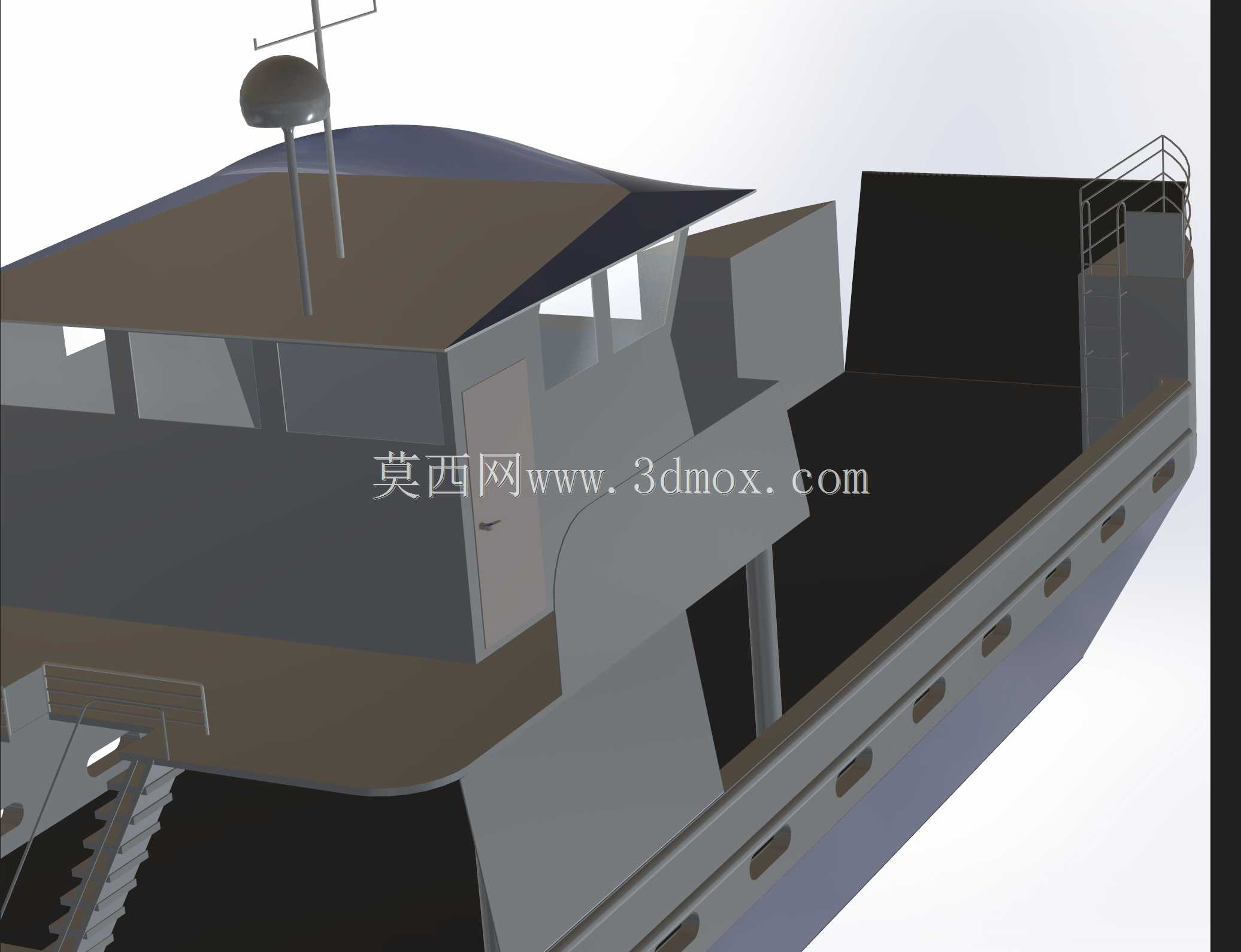

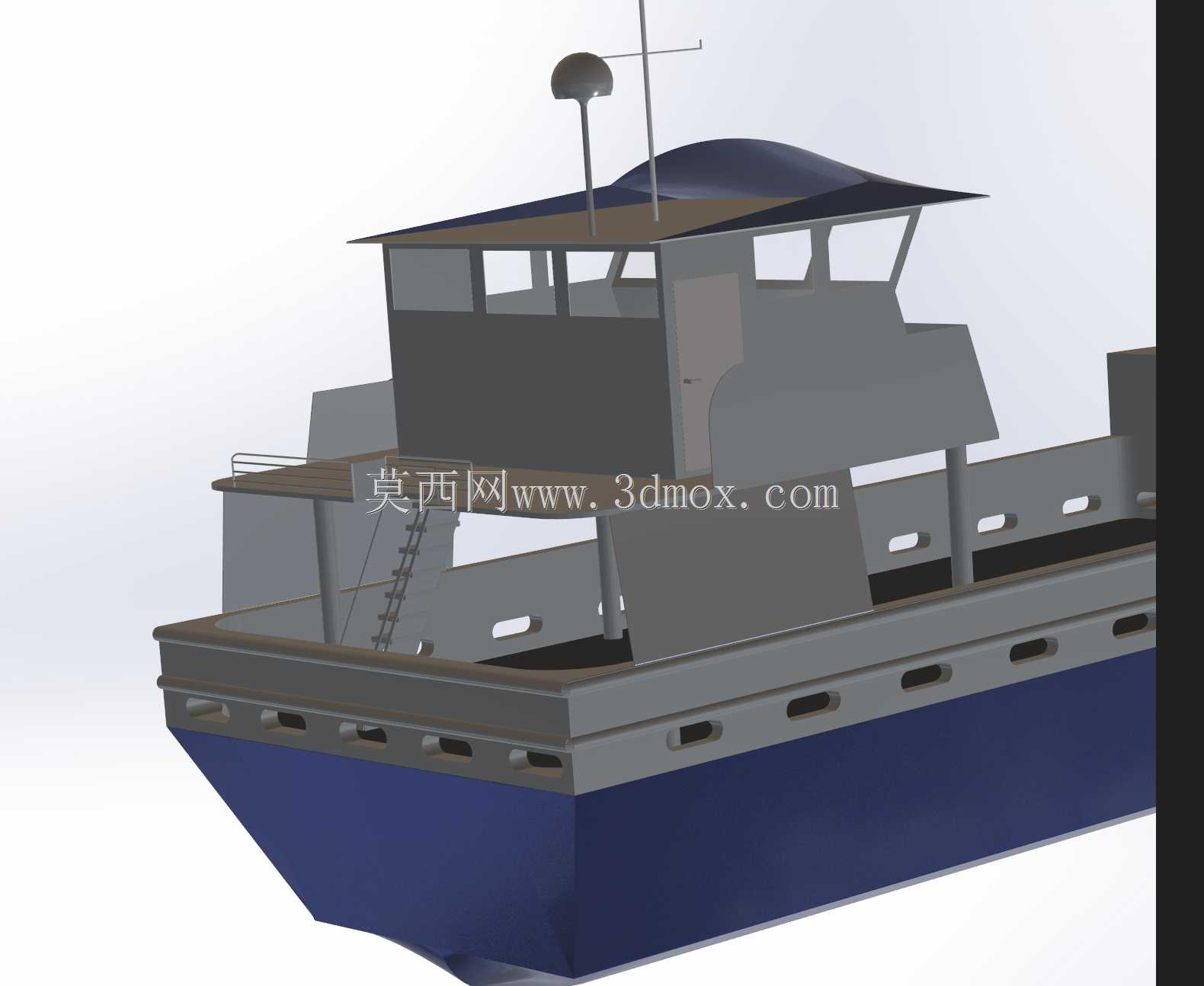

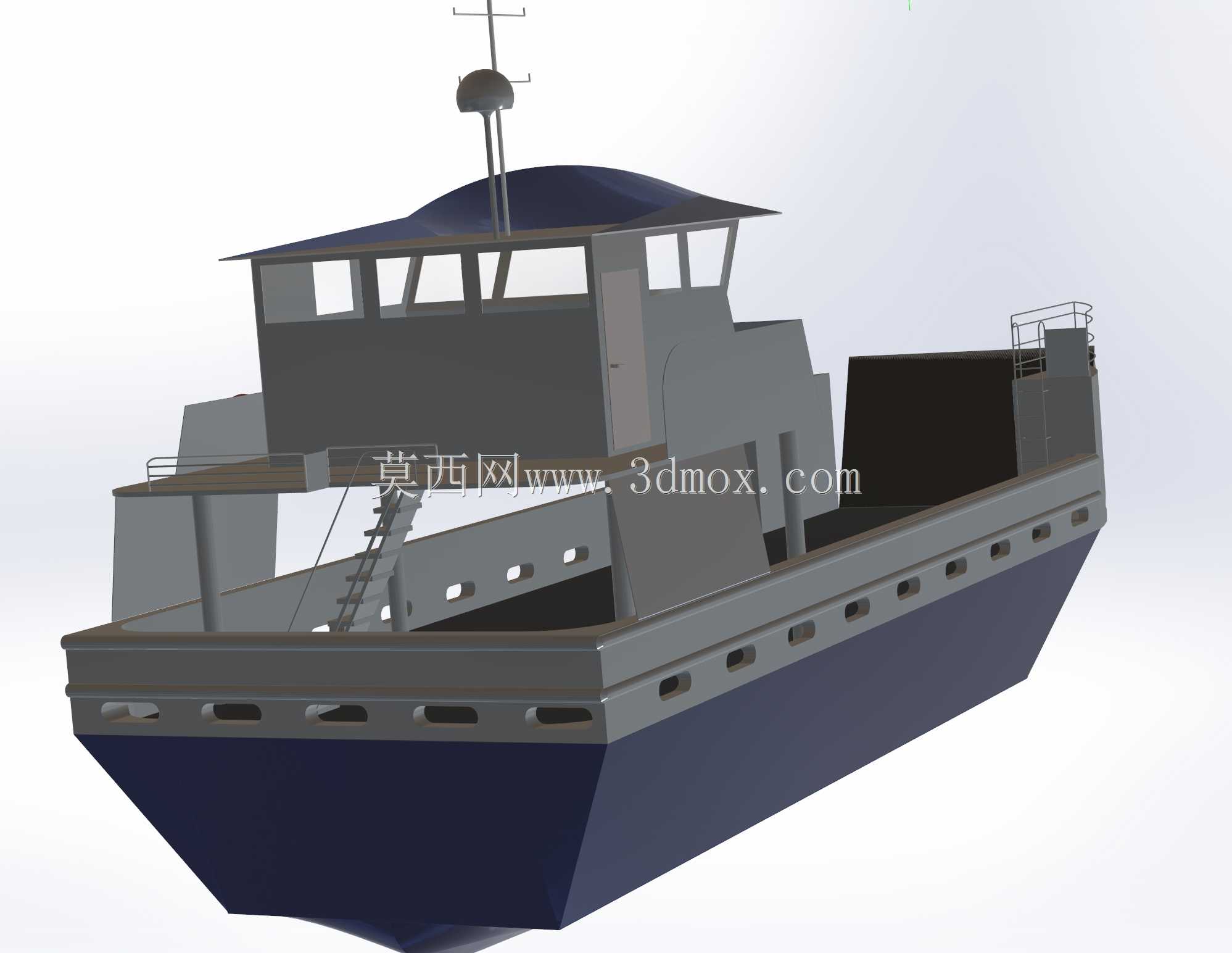

从功能分区来看，整船甲板做了明确的载荷划分，中部开放式甲板为车辆装载区，甲板表面做了防滑凸起结构设计，两侧设置高度1.1米的固定式安全护栏，护栏间隔预留了系缆桩安装位，车辆停稳后可通过系缆点固定，避免航行过程中车辆滑移；甲板靠近船尾的位置设置高架式驾驶室，驾驶室底部距离甲板高度2.2米，保证驾驶员视线能够越过装载的车辆顶部，全程观测前方航道与靠岸点位，不会出现视线遮挡问题。驾驶室顶部集成了航行信号灯、通信天线与气象感知设备的安装位，两侧设置外伸的瞭望平台，方便船员在靠泊时观测船岸间距。船舷两侧沿甲板边缘布置了嵌入式救生圈存放架，每个存放架对应一个快速释放卡扣，紧急情况下可单手取出救生圈，符合内河船舶的安全配置要求。

船体线型设计上，采用了折角型船底结构，相比常规圆弧型船底，折角线型在浅水区航行时能有效减少船底吸浅效应，最小吃水控制在0.8米，能够适应枯水期内河航道水深不足的工况；船体两侧设置了连续的防撞橡胶条安装槽，靠岸时橡胶条直接接触岸壁或码头结构，吸收碰撞冲击力，避免船体外壳直接剐蹭受损。动力舱布置在船尾下部区域，舱室做了独立的密封隔断，预留了主机、传动轴、舵系的安装空间，尾轴出口处设置了标准的密封组件安装位，可适配不同功率的内河船用柴油机或电力推进系统，用户可根据实际航线的航速要求、环保要求灵活选配动力单元。

尺寸边界方面，整船总长控制在18米以内，型宽6.2米，这个尺寸能够顺利通过内河常见的窄航道、小型船闸，同时甲板装载区的有效宽度达到4.5米，可并排停放两辆小型乘用车，或者容纳六辆电动三轮车加二十名散客，兼顾装载量与通航灵活性。上层建筑的总高度（从船底到驾驶室顶部）为5.8米，能够满足大部分内河跨河桥梁的净空通行要求，无需放倒天线等附属结构即可顺利通过。船体结构采用横骨架式设计，肋骨间距设置为0.5米，甲板下方设置连续的纵桁结构，保证车辆装载区域的局部强度，能够承受单辆2吨以下轻型车辆的轮压载荷，不会出现甲板局部变形的问题。

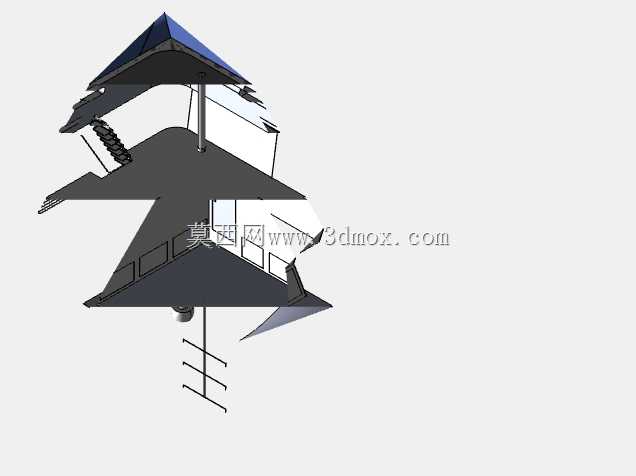

细节设计上，船首跳板的铰接结构做了加强处理，跳板根部设置了限位块，跳板搭岸时的最大倾斜角度不超过15度，保证低底盘车辆通行时不会刮擦底盘；甲板表面设置了多道横向排水孔，雨水或者上船时带的河水能够通过排水孔直接排出船外，不会在甲板面积水影响通行。船舷两侧设置了多个导缆孔，靠泊时缆绳可从不同角度引出，适配不同朝向的码头系缆点。驾驶室内部预留了操控台、座椅、航行设备的安装空间，前挡风玻璃做了前倾设计，减少夜间航行时的灯光反射，两侧设置可开启的舷窗，保证自然通风。整个模型的结构拆分完全按照实际造船的工艺逻辑划分，船体外壳、甲板、上层建筑、跳板、护栏等部件都是独立的结构件，可直接用于后续的结构强度校核、生产下料图转化，也可用于海事模拟场景中的船舶动作仿真、航线运营模拟演示，不同部件的装配关系完全符合实船的安装逻辑，没有出现结构干涉或者工艺无法实现的设计问题。
