双体浮筒式水上载具结构设计方案

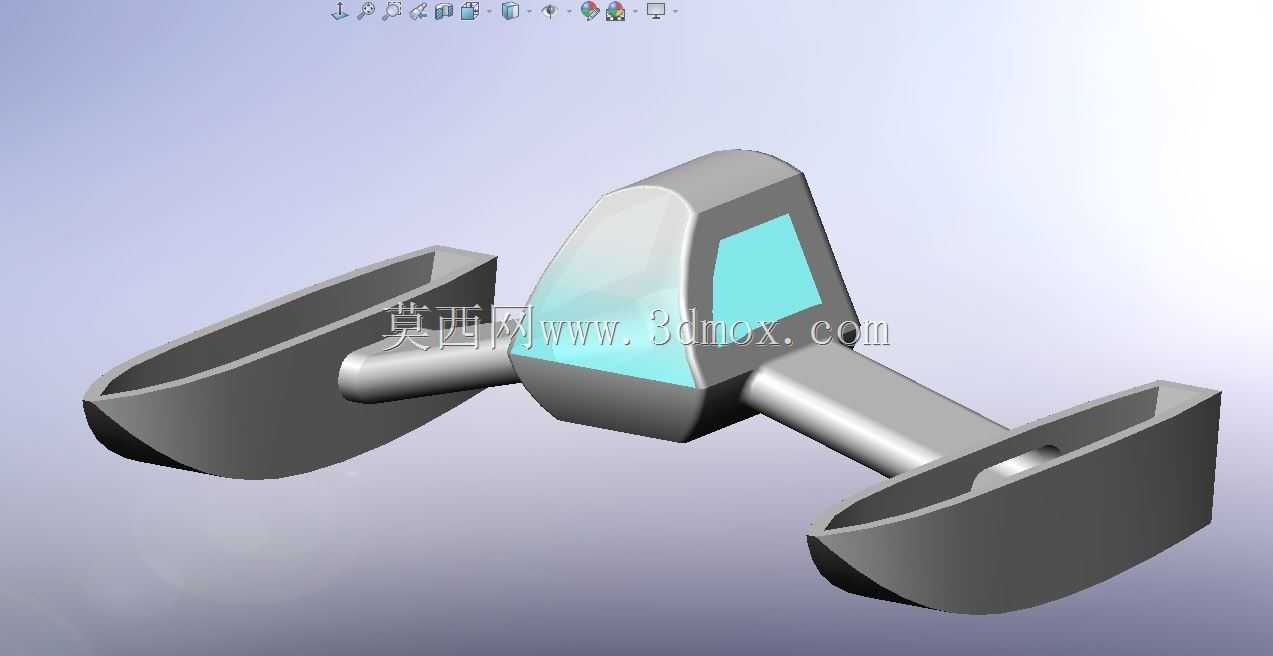

　　这款双浮筒结构的水上载具，核心应用场景覆盖近岸休闲观光、浅水区域通勤、小型水域作业接驳等领域，区别于传统单体船体，双体浮筒的布局从根源上降低了航行侧翻风险，吃水深度控制在极低区间，能够在水深不足半米的浅滩、湿地、内河支汊区域顺畅通行，不会出现单体船容易搁浅的问题。从结构功能来看，两侧对称布置的浮筒为整个载具提供主要浮力，单个浮筒采用流线型楔状艏部设计，航行时能够有效破开表层水流，降低兴波阻力，浮筒内部为封闭空腔结构，即便单侧出现局部破损，剩余浮力也足以支撑整船搭载人员与配套设备不发生沉没，安全冗余度符合小型休闲载具的设计要求。

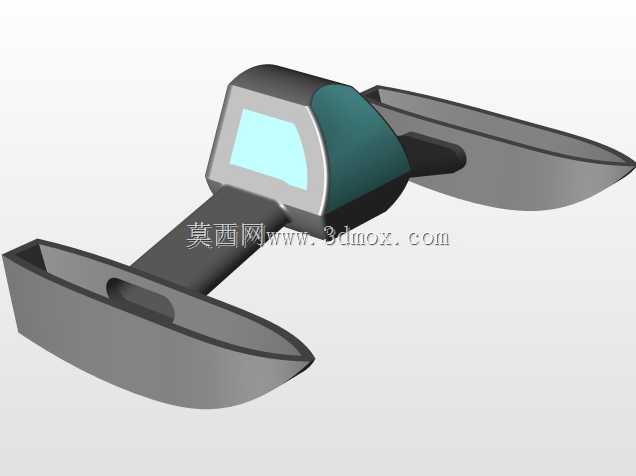

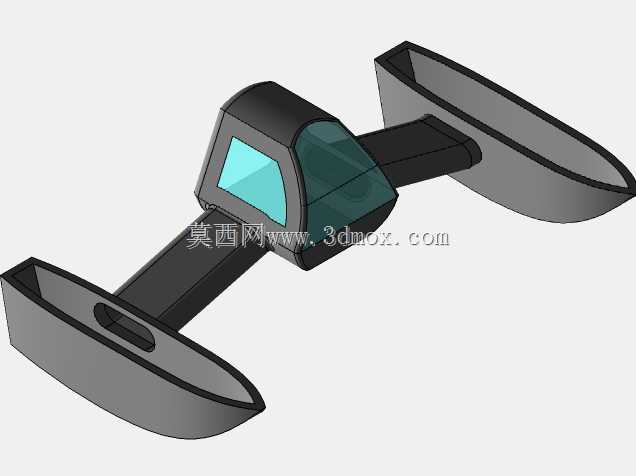

　　中部的连接桥结构采用一体化横梁与中部座舱刚性连接，横梁截面做了圆弧过渡处理，避免应力集中在连接位置，长期受波浪交变载荷作用下也不容易出现焊缝疲劳开裂的问题。中部座舱采用半包围式设计，前部设置倾斜的透明风挡，能够阻挡航行时迎面溅起的水花，两侧预留的窗体位置可根据使用需求加装透明挡板或者敞开通风，座舱内部空间可容纳两名乘员并排乘坐，底部预留了设备安装位，可固定小型动力装置、储物箱或者作业用的小型机具。

　　设计过程中优先考虑了结构的易加工性，浮筒外壳、连接横梁、座舱壳体均采用等壁厚曲面设计，既可以采用滚塑工艺一体成型制作塑料材质船体，也可以通过铝合金板材折弯焊接加工金属材质船体，不需要复杂的曲面冲压模具，小批量生产时的制造成本能够控制在较低区间。外形尺寸方面，整体宽度控制在1.8米以内，长度控制在3.2米左右，整体高度不超过1.2米，这样的尺寸边界既能够保证两名乘员乘坐时的横向稳定性，也可以直接放置在小型皮卡车货厢内运输，不需要额外办理超限运输手续，存放时也可以直接堆叠在普通车库内，不需要占用过大的存储空间。

　　安装边界上，浮筒底部为平面过渡区域，可直接加装滚轮支架方便在岸边陆地拖行，连接横梁下部预留了动力挂装位，可适配小型电动推进器或者燃油舷外机，不需要额外打孔改装，座舱后部预留了电瓶存放舱，走线槽在结构设计时已经预先留出，后期加装电器设备时不需要破坏船体结构。实际使用中，这种双浮筒结构的载具相比同尺寸单体船，横向摇摆幅度降低60%以上，乘员在船上站立作业或者移动位置时，船体不会出现明显的倾斜晃动，在水面静止停靠时的稳定性也更优，适合作为水上摄影、垂钓、近岸巡检的作业平台。结构建模过程中，所有曲面连接位置都做了G2连续过渡，没有尖锐的棱角凸起，既能够降低航行时的水流阻力，也避免人员上下船时被尖锐结构磕碰受伤，浮筒艉部做了上翘设计，航行时不会因为加速出现艉部下沉吃水过深的问题，转向时的水流分离效果更好，转弯半径比同尺寸单体船更小，在狭窄的河道或者水面区域内操控更加灵活。
