角式法兰连接水轮机喷嘴结构设计

　　在冲击式水轮发电机组的引水支路末端，这类角式结构的喷嘴承担着将压力水能转化为高速射流动能的核心作用，是决定水轮机组能量转换效率的关键过流部件。不同于常规管路截断类阀门，它的核心功能并非通断控制，而是通过调节过流截面的开度，精准匹配不同负荷工况下的射流流量与流速，让高压水流以稳定的柱状形态冲击水斗，带动转轮输出旋转机械能。从结构布局来看，该喷嘴采用90度角式流道设计，进水端与出水端法兰呈垂直布置，刚好适配水轮机机壳旁侧的引水管道走向，无需额外增加弯头管件就能完成管路对接，能有效减少管路沿程阻力损失。

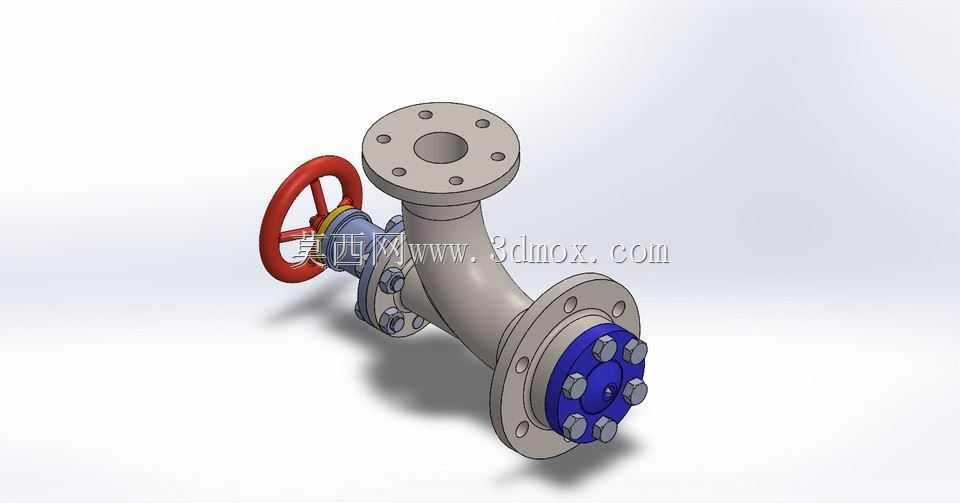

　　进水法兰采用标准凸面法兰结构，法兰端面均布8个螺栓通孔，中心设置通流圆孔，法兰背面与阀体流道做平滑圆弧过渡，避免直角结构造成的流道紊流；出水端法兰同样为凸面密封形式，端面均布6根紧固螺栓，用来固定前端的喷嘴口组件，密封面处设计有环形凹槽，可嵌入耐高压密封垫片，承受引水管道的额定工作水压而不发生渗漏。手动操作端设置在流道转角的侧上方，采用红色手轮结构，手轮通过阀杆与内部的喷针调节机构相连，转动手轮时可带动喷针沿流道轴向做直线位移，改变喷针与喷嘴口之间的环形过流面积，实现流量的无级调节；阀杆与阀体的配合部位设置多级密封填料结构，通过压盖螺栓压紧填料，既保证阀杆转动顺畅，又能阻断高压水沿阀杆间隙向外泄漏。

　　阀体主体采用弯管式流道结构，内壁做流线型打磨处理，尽可能降低水流在转角处的局部阻力，避免长期运行过程中泥沙颗粒对壁面的冲蚀磨损。从安装边界来看，该喷嘴的进水法兰公称通径与出水法兰公称通径存在级差，进水端通径更大，用来承接上游来水的大流量，出水端通径收缩，配合喷针的锥面结构完成水流加速；整体安装时需保证进水法兰与引水管道法兰同轴度偏差在允许范围内，法兰连接螺栓需按对角顺序分次拧紧，避免密封面受力不均造成渗漏；手轮操作侧需预留足够的操作空间，保证运维人员可在不拆卸周边部件的情况下完成开度调节操作。

　　在实际电站应用场景中，这类喷嘴通常配套在中小型冲击式水轮机组上，既可以在机组并网运行时根据电网负荷动态调节射流流量，也能在机组检修或紧急停机时完全截断水流，起到截断阀的备用作用。设计过程中需要重点校核喷针的行程与过流面积的线性对应关系，保证小开度调节时的精度，避免出现调节滞后或流量突变的情况；同时要考虑长期过流时的抗磨性能，喷针与喷嘴口的接触部位通常会做硬化处理，抵御高速水流中裹挟泥沙的冲蚀，延长部件的检修周期。流道的转角曲率也经过反复优化，既不能因为曲率过小造成流阻陡增，也不能因为曲率过大导致整体结构尺寸超标，挤占机壳内部的安装空间。阀杆的行程限位结构设置在阀体上部的阀盖内部，可避免操作时喷针行程过大撞击喷嘴口，造成密封面损坏；侧方的法兰连接结构用来将喷嘴整体固定在水轮机机壳的安装支座上，保证设备运行时的结构稳定性，避免射流反作用力造成部件移位。
