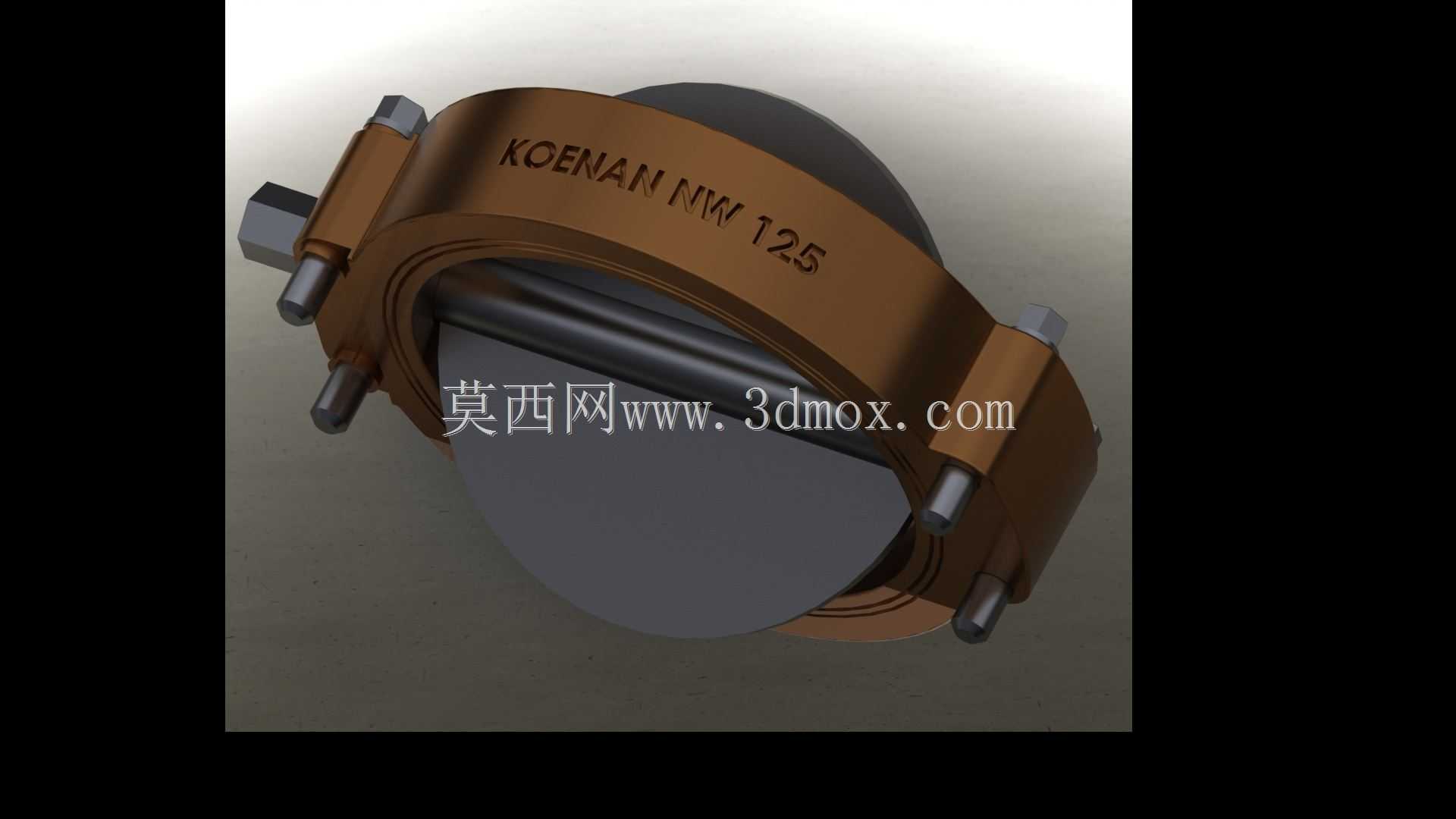

DN150对夹式蝶阀卡箍连接结构

在市政给排水、暖通空调循环水、轻工制程流体输送这类中低压管路场景里，蝶阀的应用占比一直不低，尤其是大口径管路的通断控制场景，蝶阀凭借结构紧凑、启闭扭矩小、安装空间占用少的特点，比同通径的闸阀、截止阀更适配空间受限的管廊、设备夹层布管需求。这次呈现的是DN150规格的对夹式蝶阀配套卡箍紧固结构，和常规对夹蝶阀穿螺栓锁紧法兰的形式不同，这套结构采用剖分式卡箍抱紧的方式实现阀件与管路的连接固定，能在不调整两侧管路轴向位置的前提下完成阀件拆装，对于后期运维更换阀件的场景来说，能大幅降低管路拆解的工作量。

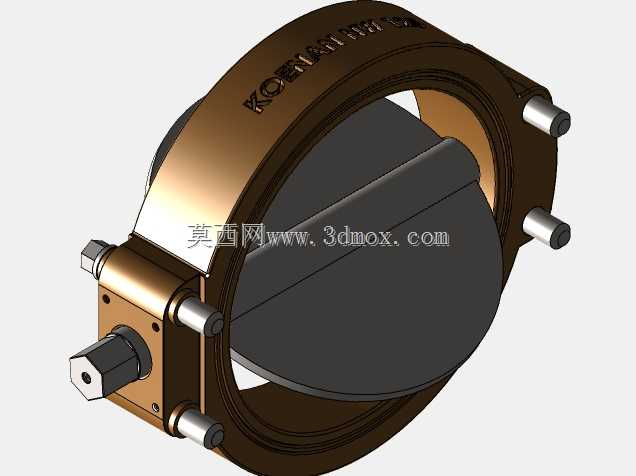

从结构功能来看，这套蝶阀的核心密封依靠阀板与阀座的贴合实现，阀板采用圆盘式结构，绕阀杆轴线做90度回转即可完成全开至全关的动作，全开状态下阀板与管路轴线平行，流道阻力极小，不会造成明显的介质压降，适合输送清水、低粘度油品、无强腐蚀性的工业流体。卡箍部分采用两半式对称结构，内侧加工有与管路法兰、蝶阀阀体凸缘匹配的卡槽，安装时将两半卡箍扣合在对接位置，通过两侧的螺栓副收紧卡箍，就能让卡箍卡槽的锥面压紧两侧法兰与阀体凸缘，实现密封预紧与结构固定，相比传统的多螺栓穿法兰连接，卡箍结构的螺栓数量更少，紧固作业时不需要对称反复多次拧紧，安装效率能提升40%以上，同时卡箍的抱紧力均匀分布在整个法兰圆周上，不会出现局部螺栓预紧力过大导致法兰密封面压偏泄漏的问题。

设计思路上，这套结构首先考虑了现场安装的容错性，卡箍与法兰的配合预留了一定的轴向间隙补偿量，允许两侧管路存在不超过3mm的轴向安装误差，不需要在安装时强行拉扯管路对齐，降低了管路安装的精度要求。其次，卡箍的螺栓布置在阀体两侧的径向位置，不会占用管路轴向的安装空间，对于布管密度高、轴向操作空间不足的场景，比如成排布置的空调冷冻水立管、设备内部的集成管路，这种结构的适配性远高于传统法兰连接蝶阀。另外，阀板的密封边缘做了圆弧过渡处理，启闭过程中不会刮蹭阀座密封面，能有效延长密封件的使用寿命，阀杆与阀体的配合位置设置了轴封结构，避免介质从阀杆转动间隙处泄漏。

外形尺寸与安装边界方面，这款DN150规格的蝶阀，阀体轴向厚度远小于同通径法兰蝶阀，加上卡箍结构后整体轴向安装尺寸仅为传统法兰蝶阀的三分之二左右，安装时只需要在管路两侧预留出能够放入卡箍、拧紧螺栓的径向操作空间即可，不需要预留轴向的螺栓穿装、紧固作业空间。卡箍的外圆直径比管路法兰外径略大，设计选型时需要注意相邻管路的中心距要大于卡箍外圆半径的两倍，避免相邻阀件的卡箍出现安装干涉。阀杆的驱动端采用标准方头结构，可以适配手柄、蜗轮头、气动执行器等多种驱动装置，不需要额外加工转接结构，能满足手动控制、远程自动控制等不同场景的使用需求。

实际使用过程中，这种卡箍连接的蝶阀更适合工作压力不超过1.6MPa、工作温度在-10℃到120℃之间的流体管路，在给排水系统的分支管路、暖通系统的末端设备进出口、小型化工制程的物料输送管路中都能稳定运行。需要注意的是，卡箍的紧固螺栓需要采用符合强度等级的标准件，安装时按照对角顺序逐步拧紧，保证卡箍各个位置的收紧量一致，避免出现局部密封不严的问题；日常运维时只需要定期检查轴封位置是否有泄漏、阀板启闭是否顺畅，不需要对卡箍连接位置做频繁的紧固调整，整体维护成本远低于传统法兰连接的阀件。
