夹装式鱼竿支撑固定结构组件

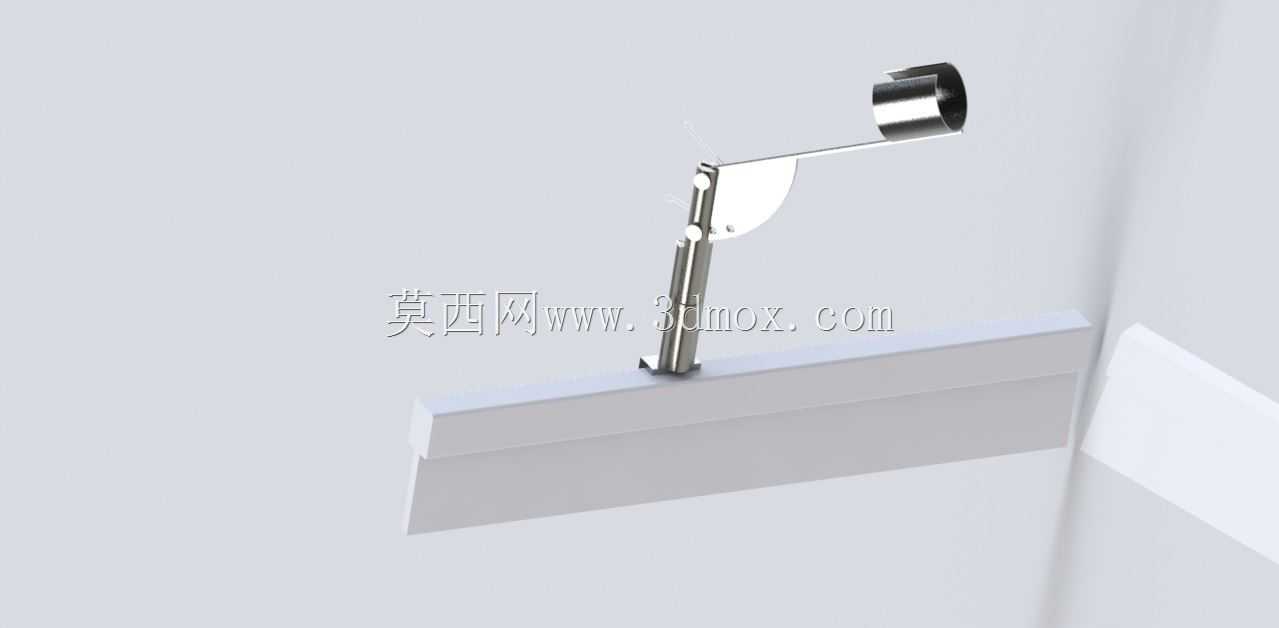

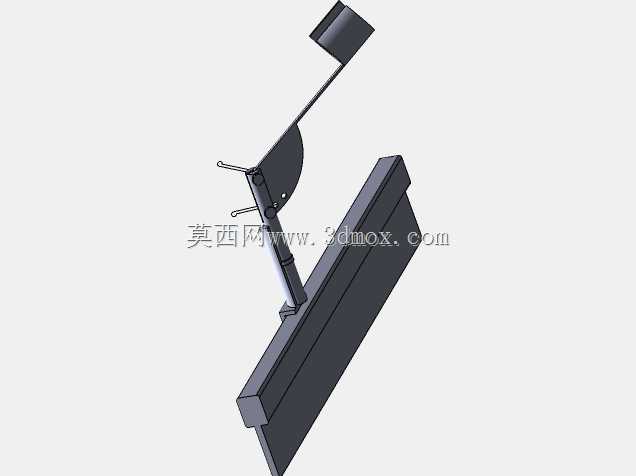

这套夹装式鱼竿支撑固定结构，主要面向户外垂钓场景的便携固定需求设计，区别于传统插地式鱼竿支架，它无需破坏岸边土体结构，可直接夹持在钓台边缘、船舷侧板、硬质护栏等具备平直夹持面的载体上，适配野钓、黑坑钓、船钓等多种垂钓作业场景，解决了硬质铺装钓位、浮动钓台无法插装支架的实际痛点。

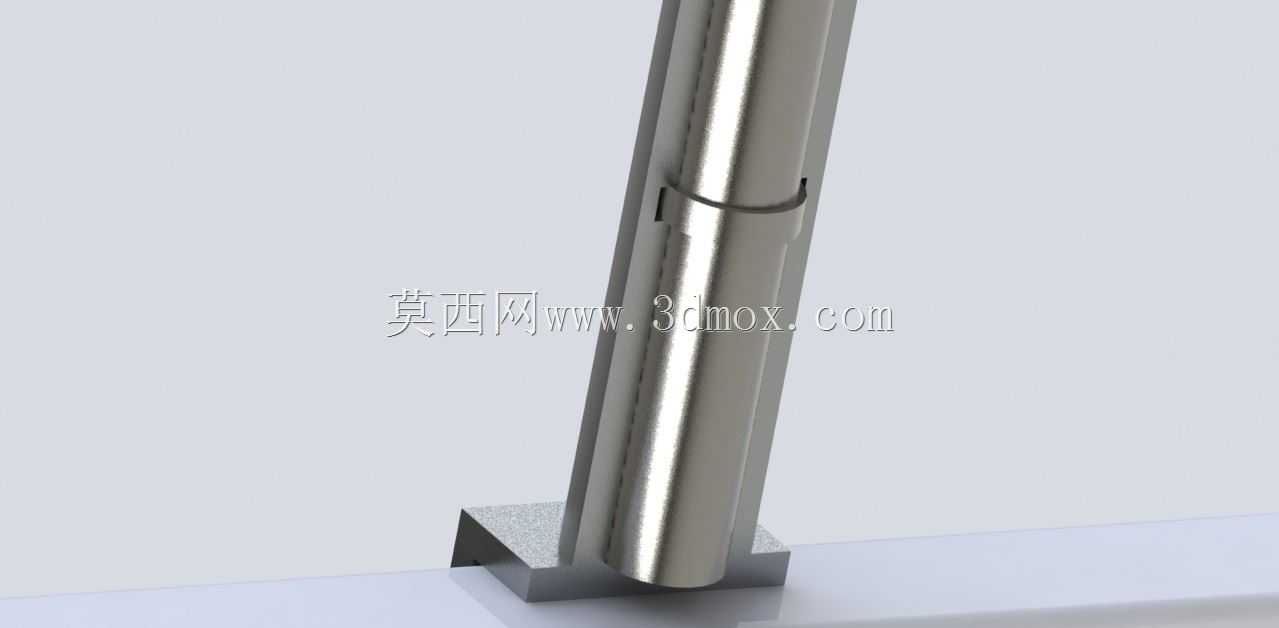

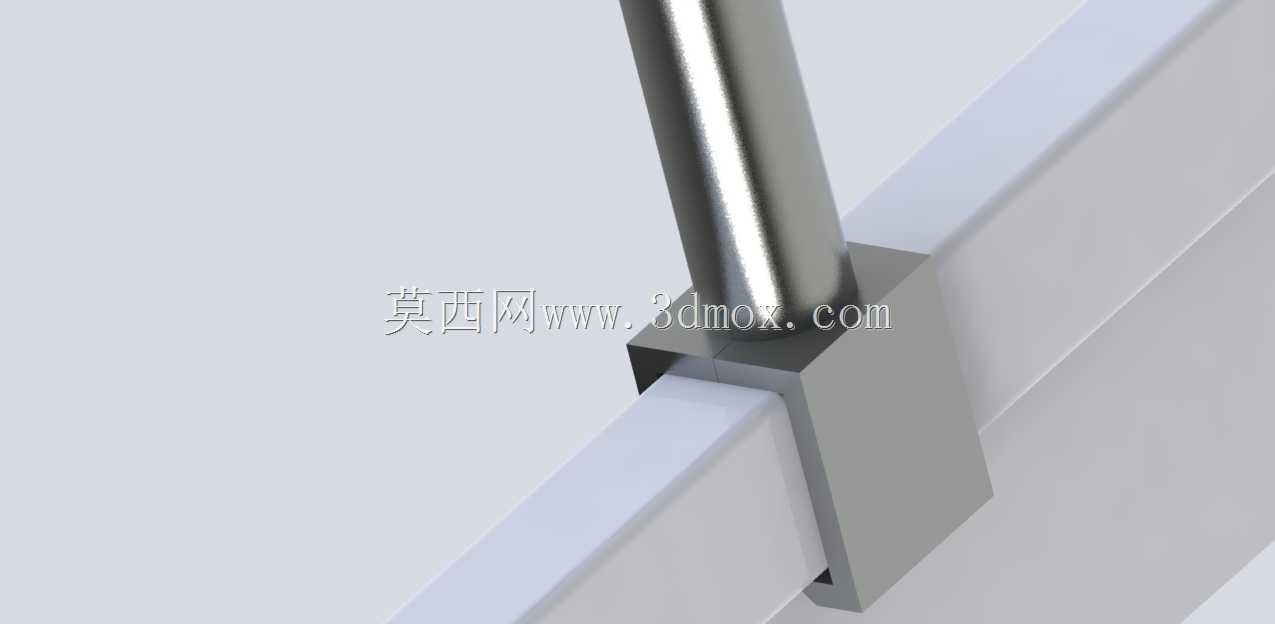

从功能特性来看，整套组件仅包含数个独立加工零件，所有零件间均采用标准螺丝或圆柱销完成连接装配，没有复杂的传动结构与易损弹性件，整体结构刚性充足，夹持状态下可稳定承托不同长度的手竿、矶钓竿，避免鱼竿受水流拖拽、风力吹动出现滑落、侧翻问题。夹装部位采用直角贴合的接触面设计，与被夹持载体的边缘直角完全匹配，接触面上可根据实际使用需求加装防滑垫层，增大夹持摩擦力的同时，避免夹装过程中刮伤钓台、船舷的表面涂层。

设计过程中优先考虑了装配与拆卸的便捷性，所有连接点位均采用市面通用的标准紧固件，使用者无需专用工具，仅用日常随身携带的螺丝刀即可完成整机组装与拆解，拆解后所有零件可平整放入渔具包的夹层内，不会占用过多储物空间。夹装的开合范围预留了足够的调节余量，可适配10mm至50mm厚度的平直板状载体，覆盖了绝大多数商用钓台、家用护栏、小型渔船船舷的板材厚度区间，无需针对不同载体单独更换夹装配件。支撑竿体的安装位采用同轴通孔设计，可适配直径12mm至20mm的通用支架竿体，使用者可根据垂钓时的鱼竿高度需求，自由调整支架竿的伸出长度，调整到位后通过侧面的顶紧螺丝完成锁止，锁止后不会出现竿体下滑、转动的问题。

从安装边界来看，整套夹装组件的主体外形为方块式结构，横向最大宽度不超过80mm，纵向夹装深度不超过60mm，安装后不会在载体表面形成过大的突出结构，避免垂钓过程中磕碰腿部、剐蹭钓线。所有零件的棱边均做了R2以上的倒角处理，没有尖锐的毛刺与直角边，搬运、装配过程中不会划伤手部。夹装结构的受力点经过受力校核，当夹持螺丝拧紧至常规手动扭力时，夹装面可提供足够的正压力，搭配防滑垫层后，可承受不低于5kg的垂直向下载荷，完全覆盖常规垂钓场景下鱼竿、线组加上鱼获拖拽的总载荷，不会出现夹装松脱的问题。

整套结构没有采用复杂的异形曲面设计，所有金属零件均可采用常规的铣削、钻削工艺完成加工，非金属零件可采用注塑工艺批量生产，加工成本可控，适合作为标准化渔具配件进行量产。装配完成后整体结构无突出的连接端头，所有螺丝头部均沉入零件表面的沉孔内，外观平整简洁，长期户外使用时，不易出现螺丝被水草、钓线缠绕的问题。夹装组件的主体材质可根据使用场景选择，普通休闲垂钓场景可采用硬质铝合金材质，兼顾轻量化与防锈能力；海钓场景可更换为304不锈钢材质，抵御海水盐雾的腐蚀，延长组件的使用寿命。
