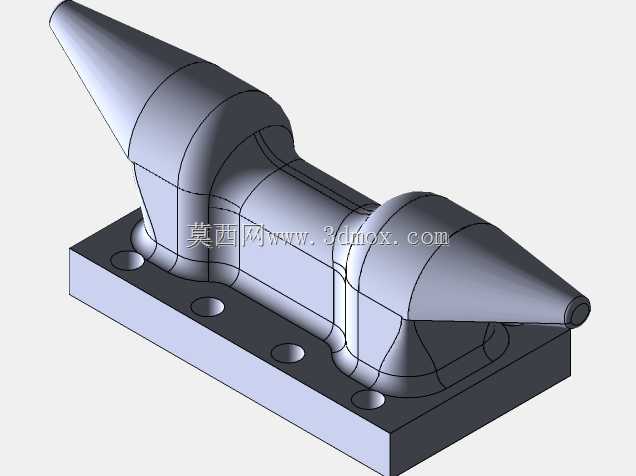

双锥头船用系缆路障结构设计

在港口码头、船舶甲板的系泊作业场景中，这类双锥头系缆路障是承担船舶缆绳固定、限位的核心受力构件，日常作业中需要承受船舶受风浪、水流冲击产生的交变拉力，同时还要兼顾缆绳滑脱防护、多方向系缆的使用需求，其结构可靠性直接关系到码头停靠作业的安全。从实际使用场景来看，这类构件既会安装在货运码头、客运泊位的岸基边缘，也会布置在工程船、货轮的甲板系泊点位，不同安装位置的受力边界存在明显差异：岸基安装时需要匹配混凝土基础的预埋螺栓间距，甲板安装时则要适配船体结构的加强筋布局，因此底座的安装孔位设计必须兼顾通用安装兼容性与结构强度冗余。

从结构功能特性来看，两端对称的锥头造型并非单纯的外形设计，锥面的渐变弧度可以让不同直径的缆绳在受力时自动滑向锥头根部的圆柱承载段，避免缆绳在受拉过程中从构件端部滑脱，同时锥头的大端直径与中间圆柱段的直径差形成了天然的缆绳限位台阶，即使在船舶晃动导致缆绳出现轴向窜动时，也能将缆绳约束在中间的有效承载区域内。中间的连接段采用圆弧过渡的变径结构，而非直角衔接，一方面可以降低应力集中系数，在承受大吨位缆绳拉力时避免衔接位置出现应力断裂，另一方面圆弧面可以减少缆绳磨损，延长化纤缆绳、钢丝缆绳的使用寿命。底座部分采用带安装孔的平板结构，六个沉头孔沿底座长度方向对称排布，安装时螺栓沉入沉孔内不会突出底座表面，避免缆绳拖拽时与螺栓头发生剐蹭，同时底座与上部承载结构的衔接位置采用大圆角过渡，将上部的拉力均匀分散到底座的整个安装平面，避免局部应力过大导致底座变形或基础螺栓被剪断。

设计过程中首先需要明确系缆力的计算边界，按照停靠船舶的吨位等级确定额定承载载荷，再根据载荷反推各个截面的最小壁厚：锥头部分的壁厚需要满足缆绳斜向拉力下的抗弯强度要求，中间圆柱段需要满足径向挤压与轴向拉力的复合强度要求，底座部分则需要校核安装孔位的挤压强度与底座板的抗弯刚度，避免螺栓锁紧后底座出现翘曲变形。外形尺寸的确定需要匹配常用缆绳的直径范围，中间圆柱段的长度需要满足至少同时容纳三到四根不同规格缆绳的系挂需求，锥头的锥度控制在1:4到1:6之间，锥度过大会导致缆绳容易滑脱，锥度过小则会增加构件整体重量，造成材料浪费。安装边界方面，底座的安装孔间距需要符合码头系船柱安装的通用规范，同时适配船舶甲板系缆桩的常用安装尺寸，沉孔的深度需要匹配对应规格的内六角螺栓头高度，保证安装后螺栓头完全没入沉孔内，不会突出平面。

从实际工程应用的细节来看，这类构件的棱边全部做了倒圆角处理，所有与缆绳接触的表面粗糙度都控制在Ra6.3以下，避免尖锐棱边切割缆绳纤维。上部承载结构的内部采用等强度设计，不同位置的壁厚根据受力大小做渐变处理，在保证强度的前提下尽可能降低整体重量，方便现场吊装与安装。底座的下表面做平面度处理，保证安装时与基础面完全贴合，避免出现点接触导致局部压溃。在多方向系缆的场景下，对称的双锥头结构可以允许缆绳从构件的前后左右四个方向系挂，相比单头系缆桩的适用场景更广，即使在码头泊位紧张、船舶并排停靠时，也能满足相邻两艘船舶的同时系缆需求，不需要额外增设系缆点位。
