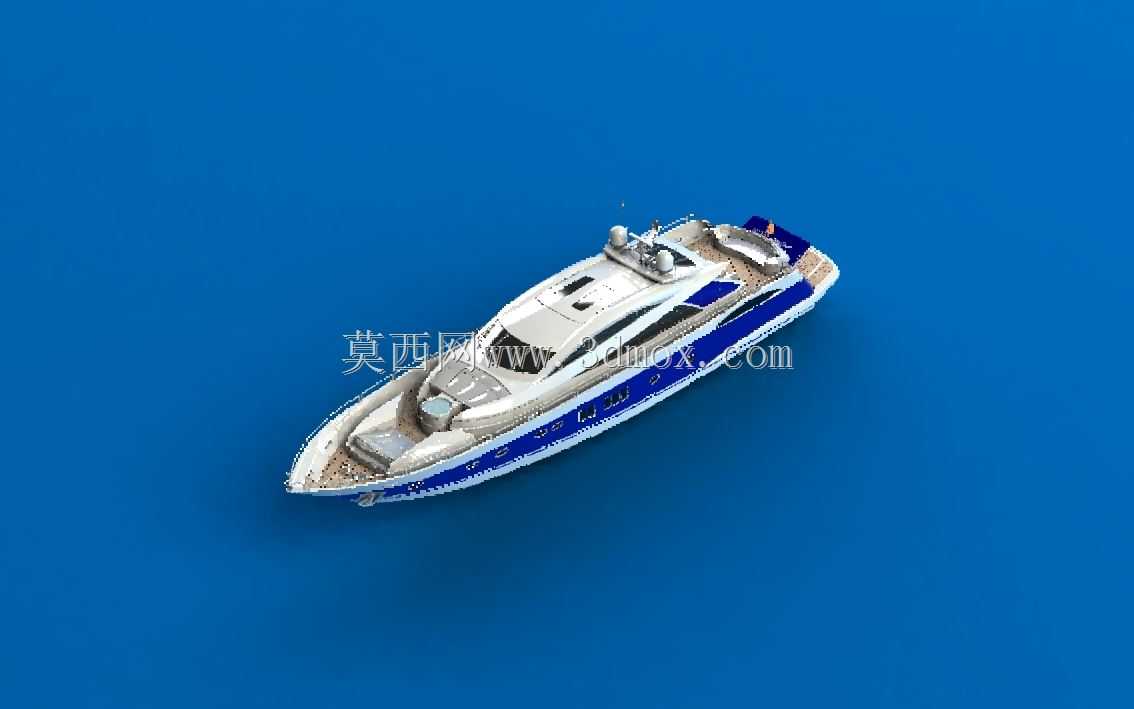

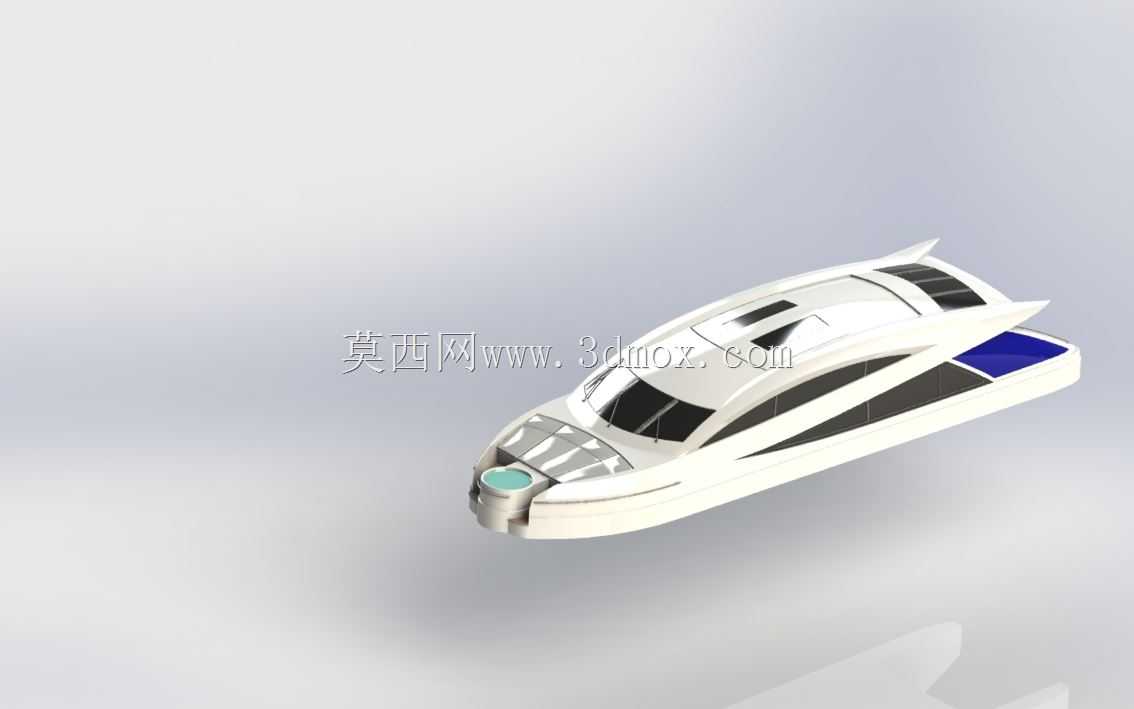

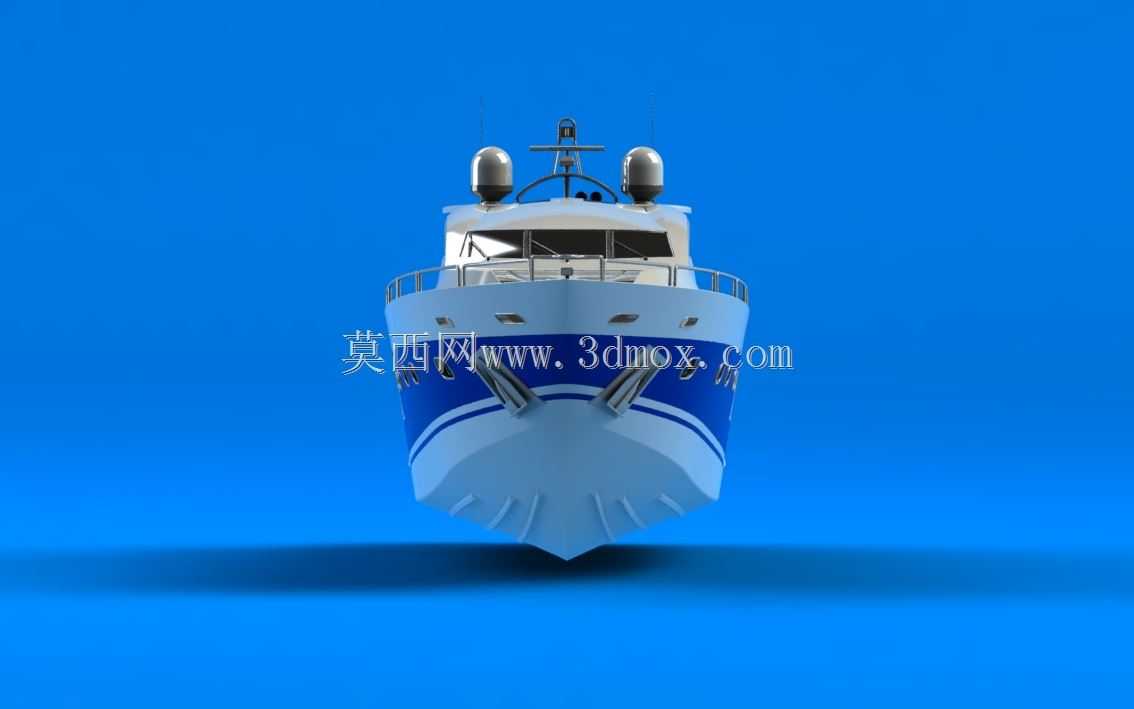

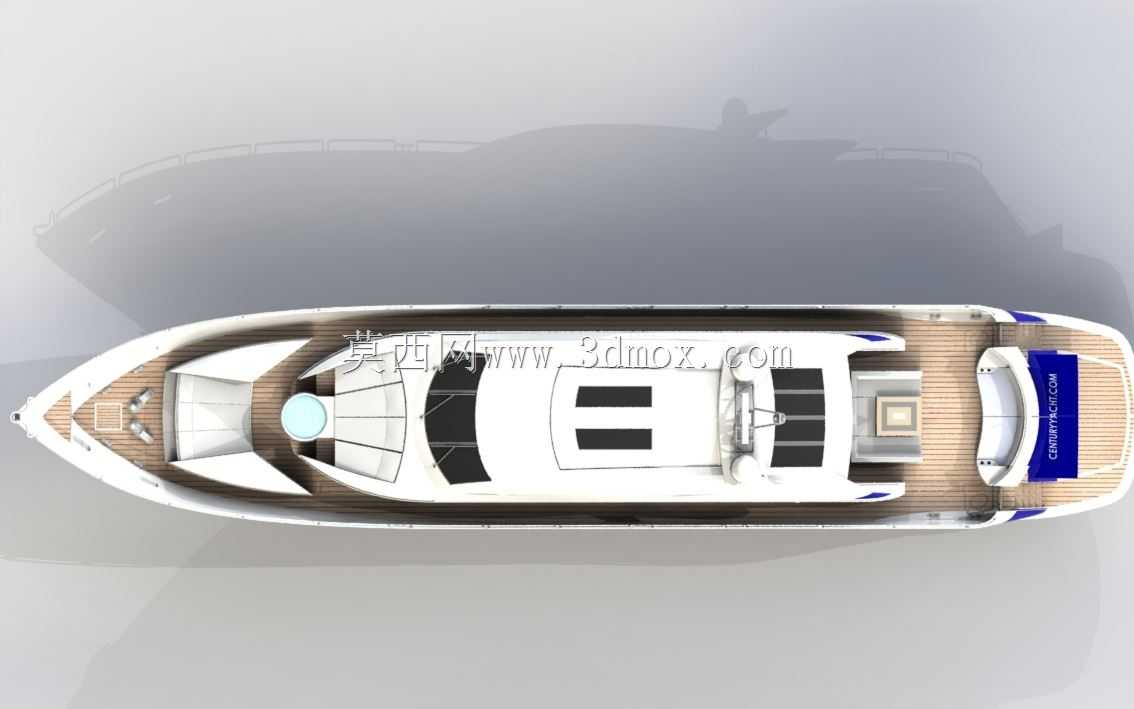

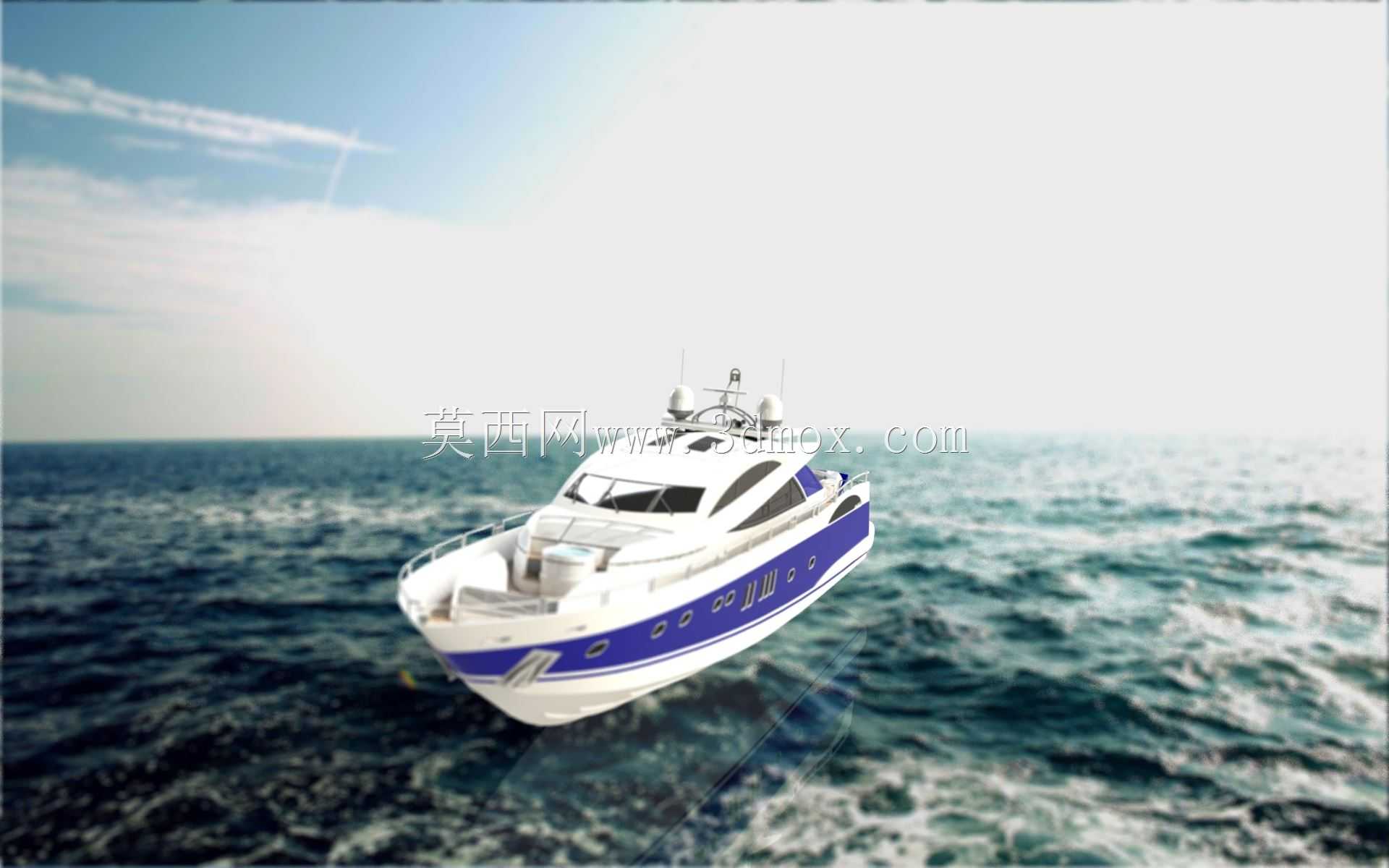

休闲游艇整体结构装配三维设计

在小型休闲船舶的结构设计环节，装配关系的梳理直接决定后续生产环节的工艺可行性，这套游艇装配结构覆盖了从主船体到上层功能区的全部核心部件，能为同尺度休闲艇的结构优化提供可落地的参考逻辑。先从实际应用场景来看，这类尺度的休闲游艇主要适配近岸休闲观光、小型水上聚会、短途滨水出行的需求，日常停靠在民用游艇码头，航行区域集中在风浪等级较低的内湖、近岸遮蔽航区，因此结构设计上既要兼顾航行时的水动力性能，也要考虑乘员活动区域的空间利用率。

从设计思路的层面拆解，整套结构优先遵循模块化拆分的原则，将整艇拆解为船体主结构、上层建筑、乘员座椅、推进系统四个独立模块，每个模块的连接边界都预留了标准装配余量，既方便生产阶段的分部件加工，也能降低后期维护时的部件更换难度。船体主结构作为整艇的承载基础，线型设计兼顾了滑行状态下的抬升效率与低速航行时的稳定性，船底的折角线位置经过反复调整，能在航行时有效疏导船底水流，降低兴波阻力，同时船体舷侧的安装边界预留了上层结构的连接位，所有连接孔位的位置度公差控制在合理范围内，避免装配时出现错位问题。

上层结构的设计重点放在表面处理的适配性上，这部分部件直接暴露在海洋高盐高湿环境中，因此所有外露面的结构都做了圆弧过渡处理，既减少应力集中点，也方便后续做防腐涂层、外观饰件的附着安装，上层结构的舱室开口位置严格对应船体内部的功能分区，驾驶区、乘员休息区的边界与船体内部的加强筋位置完全对齐，避免上层结构安装后出现局部刚度不足的问题。

乘员座椅模块的设计充分考虑了航行过程中的振动缓冲需求，座椅的安装支架直接固定在船体预设的加强结构上，而非直接连接在船体外板上，这样能将航行时发动机、波浪冲击带来的振动通过船体主结构分散传递，减少乘员乘坐时的颠簸感，座椅的外形轮廓与上层舱室的内部空间完全匹配，在保证乘坐空间的前提下，尽可能压缩非必要的结构占用，给乘员留出更多活动余量。

螺旋桨作为核心推进部件，其安装位置与船体尾部的线型匹配度经过多轮校验，螺旋桨与船尾板的间隙控制在合理区间，既避免航行时螺旋桨水流对船尾造成不必要的冲击，也能保证推进效率的最大化，螺旋桨的连接轴系与船体内部的动力舱安装位完全对齐，轴系的穿舱位置预留了密封结构的安装空间，从结构设计层面规避穿舱位置漏水的风险。

从安装边界的维度来看，整艇所有部件的装配都遵循从下到上、从内到外的顺序，船体主结构作为基准件，所有后续安装的部件都以船体的基准面、基准线为定位参考，每个部件的安装位都设置了定位止口，不需要额外做复杂的定位调整就能完成初步装配，大幅降低生产环节的装配难度。上层结构与船体的连接位采用连续的连接法兰结构，连接点的间距经过力学计算，能保证航行时上层结构与船体的连接刚度，不会在风浪冲击下出现连接松动的问题。座椅模块的安装孔位采用长圆孔设计，允许小范围的安装位置调整，适配不同规格的座椅饰面安装需求，同时也能抵消部分结构加工时的尺寸误差。螺旋桨轴系的安装位设置了调整垫片的放置空间，方便后期安装时调整轴系的同轴度，保证动力传输的平稳性，减少轴系运转时的振动与磨损。

这套装配结构的设计没有追求过度复杂的曲面造型，所有结构细节都围绕实际使用中的可靠性、装配便捷性、维护便利性展开，对于从事小型休闲船舶结构设计的从业者来说，能直观了解整艇装配的逻辑关系，理解不同部件之间的连接约束，在做同类型产品设计时，可以参考这种模块化的拆分思路，平衡结构性能、生产工艺与使用需求之间的关系，避免出现为了造型牺牲结构可靠性，或者为了结构强度过度冗余导致整艇重量超标的问题。
