简易蒸汽风格玩具船结构设计

这款玩具船的结构设计，最初的定位是面向青少年科创教育、桌面摆件展示以及3D打印DIY制作场景，在做结构拆解的时候，首先考虑的是不同加工场景的适配性——如果是采用FDM3D打印制作，船体外壳的壁厚设置在1.8mm，既能够保证打印过程中不会出现薄壁翘曲，也能控制整体打印耗材的用量，避免无意义的材料浪费；如果是采用注塑工艺做批量生产，外壳的拔模斜度统一设置为1.5°，船体曲面的过渡圆角最小控制在R0.5mm，避免注塑过程中出现应力集中导致的开裂问题。

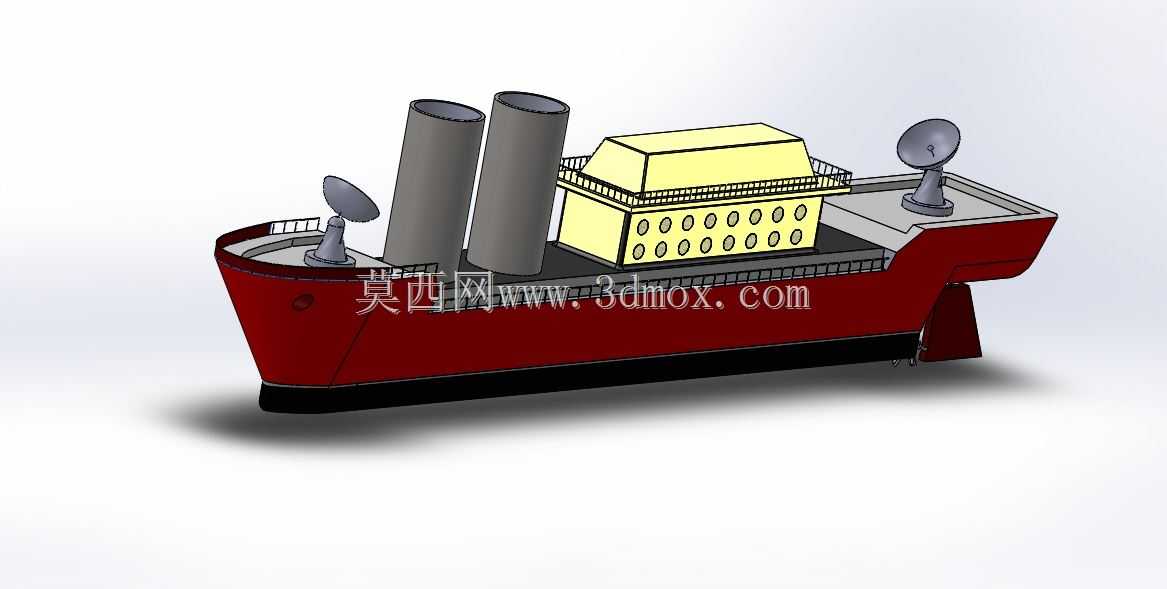

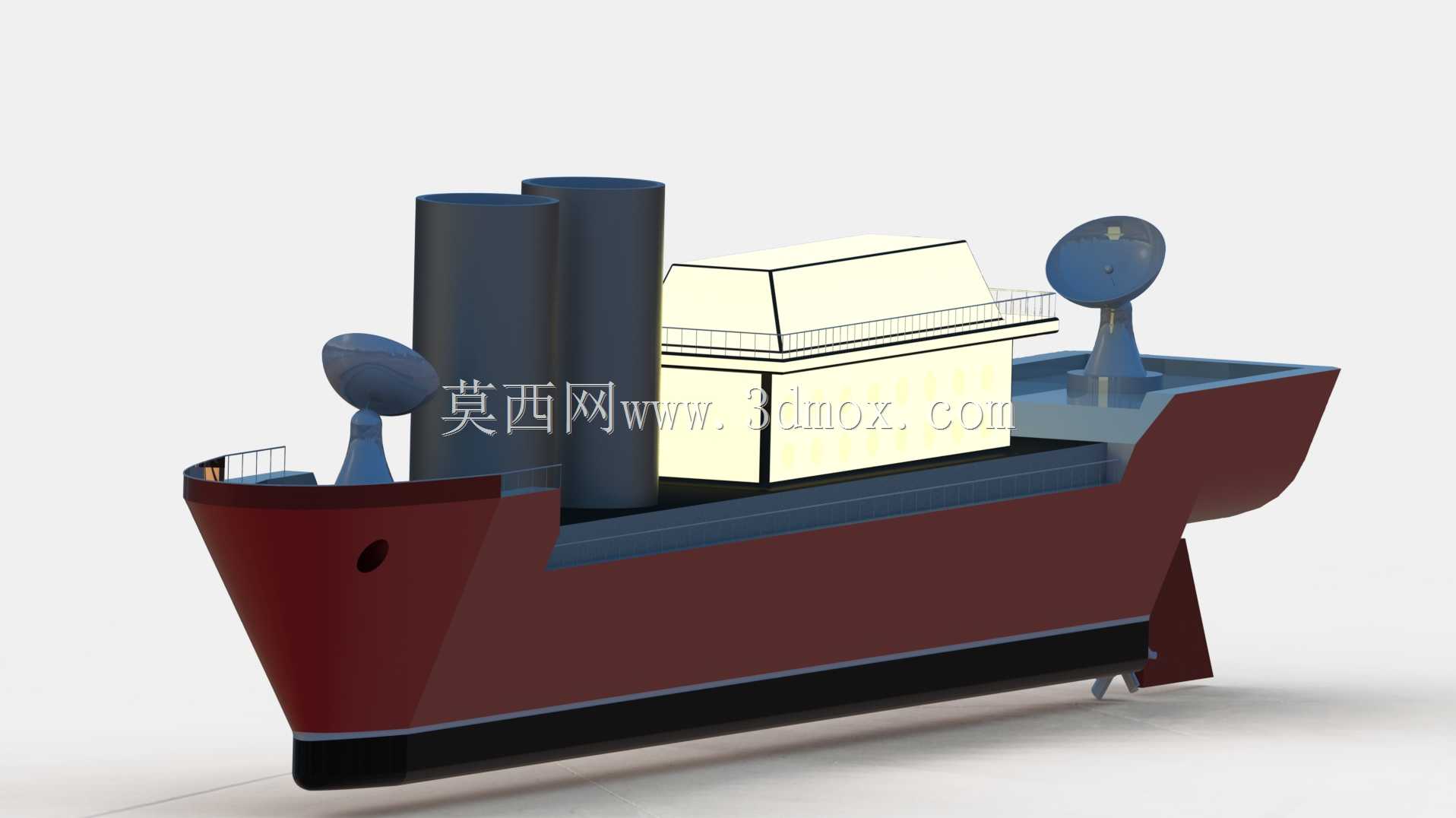

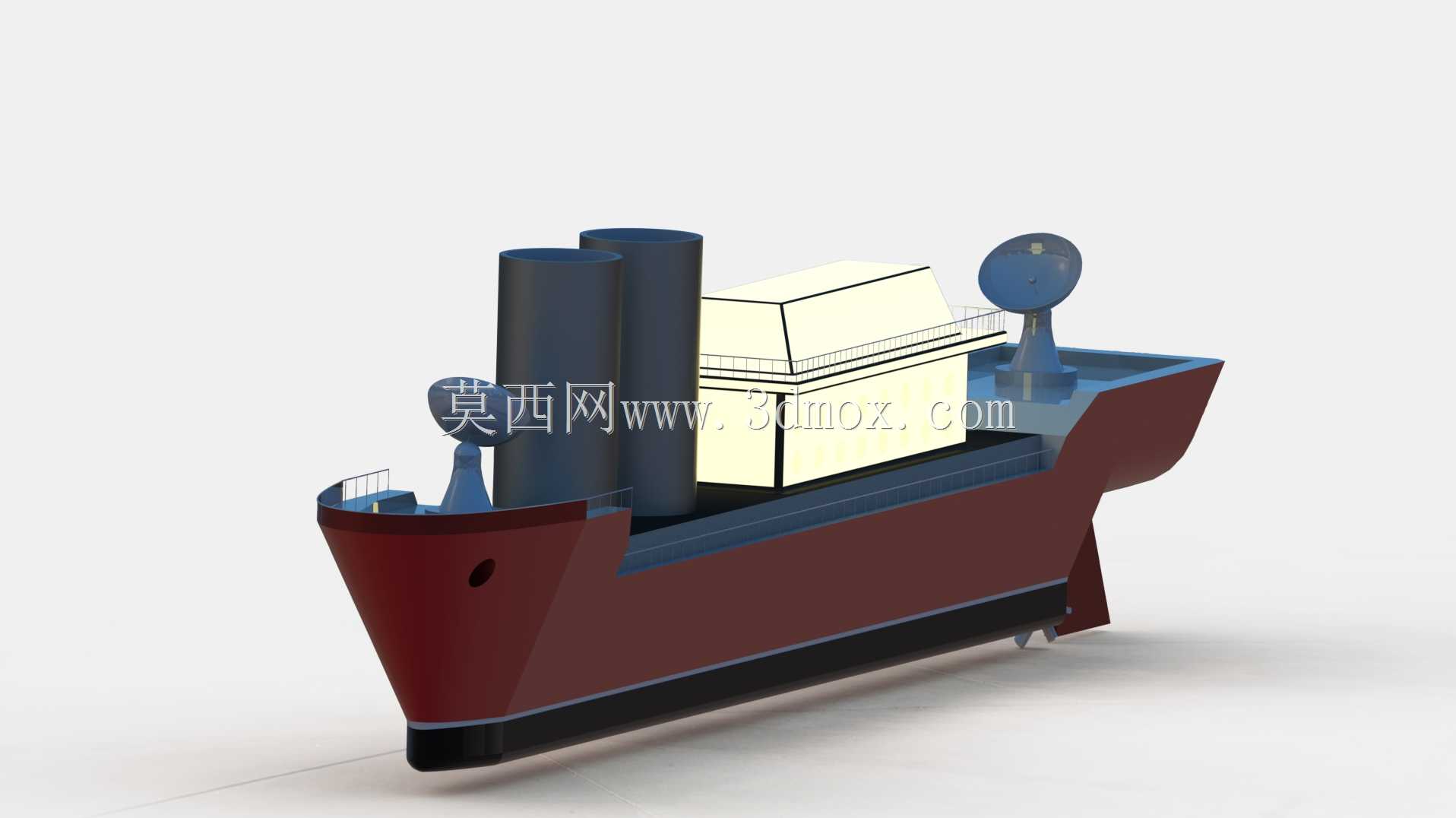

从实际功能特性来看，这款船模还原了老式蒸汽货船的核心外观特征，双烟囱的结构并非单纯的装饰件，在设计时预留了中空腔体，后期如果改装动力版本，可以将电池、控制电路的走线从烟囱腔体内部穿过，不会破坏船体侧面的外观完整性；上层建筑的舱室部分采用分体式卡扣结构，不需要额外粘接就可以和主甲板固定，方便后期拆卸调整内部配重，调整船体的浮心位置，避免下水后出现艏倾或者艉倾的问题。船首位置的锚链孔做了沉台设计，如果搭配微型锚链配件，可以直接卡入沉台固定，不需要额外做粘接处理；船尾的舵叶结构预留了2mm的转动轴孔，后期改装遥控功能时，可以直接插入舵机摇臂，不需要对船体结构做二次切削改造。

设计过程中首先确定的是整体的型线，船体的水线位置做了明显的折线过渡，区别于真实货运船舶的圆弧型线，这种折线设计一方面是降低曲面建模的复杂度，另一方面对于3D打印场景来说，折线结构的支撑更少，打印完成后去除支撑的工作量更小，不会在船体外表面留下明显的支撑痕迹。甲板上的卫星天线构件采用球头连接结构，天线的俯仰角度可以手动调整，既可以保持展示状态的水平角度，也可以调整成倾斜的仿真航行状态，满足不同展示场景的需求。甲板护栏的栏杆直径设置为1.2mm，如果是采用光敏树脂打印可以直接一体成型，如果是FDM打印也可以单独拆分打印后组装，不会因为栏杆过细导致打印断裂。

在安装边界的考量上，船体总长度控制在280mm左右，宽度95mm，整体高度120mm，这个尺寸刚好可以适配普通桌面的展示空间，也能够放入常规尺寸的鱼缸、小型水池中做下水测试，不需要占用过大的测试空间。船体底部做了10mm宽的平底压载舱空间，用户可以根据自己的需求添加铅粒、石子等配重物，调整船体的吃水深度，保证在水面航行时的稳定性，不会因为上层建筑的重心偏高出现侧翻问题。烟囱的高度设置为45mm，和上层建筑的高度比例控制在1.2:1，符合大众对老式蒸汽船的视觉认知，不会因为比例失调产生违和感。

从结构强度的角度考虑，船体内部做了三道横向加强筋，分别位于船首1/4位置、船体中部、船尾3/4位置，加强筋的厚度2mm，和船体外壁一体成型，即使是采用PLA材料打印，也能够承受日常拿取、轻微磕碰的受力，不会出现船体断裂的问题。甲板和船体的连接位置做了2mm的搭接止口，粘接的时候可以快速定位，不会出现甲板错位的问题，粘接完成后接缝位置的缝隙小于0.2mm，简单打磨就可以做到无缝效果，方便后期做喷漆上色处理。

针对DIY改装的需求，上层建筑的顶部做了平面预留，如果用户需要加装微型电机、太阳能板等动力配件，不需要对上层建筑做大面积切削，直接在平面上固定即可；船尾底部预留了螺旋桨安装的轴套孔，孔位和船体中心线的同轴度公差控制在0.1mm以内，后期加装螺旋桨的时候不会出现偏心抖动的问题，保证航行时的直线稳定性。船首的系缆桩做了加粗设计，直径3mm，即使是频繁穿系缆绳也不会出现断裂问题，满足场景化拼装的需求。
