工业设备用悬臂式支撑安装架结构

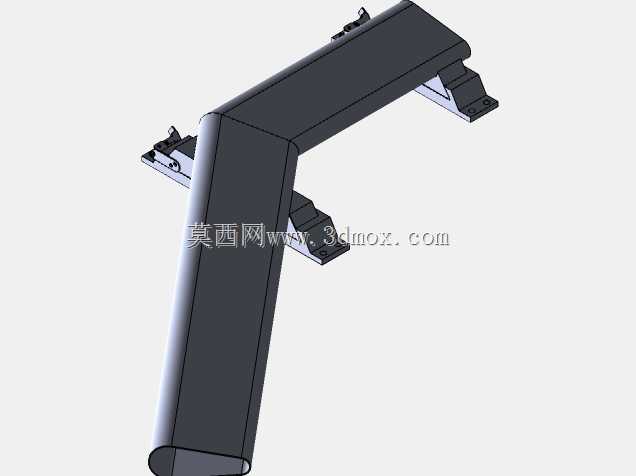

　　在车间流水线工位旁的操作终端安装、设备旁侧的人机界面挂载、检测工位的显示部件固定这类场景里，这类悬臂式支撑架构件的使用频率一直不低，很多现场安装时容易遇到的干涉、承重不足、走线杂乱问题，往往在前期结构设计阶段就需要提前规避。这款悬臂架采用弯折成型的主承力梁结构，主体截面为封闭矩形构型，相比开口型材的抗扭表现提升明显，在单侧挂载操作屏、小型操作盒这类负载时，不会因为操作人员频繁触碰产生的侧向力出现梁体扭转变形，长期使用也不会出现连接位松旷的问题。主臂的弯折角度经过现场工况适配，刚好能让挂载的终端部件处于操作人员站立操作的舒适视距范围内，不需要操作人员过度俯身或者抬臂操作，能有效降低长时间工位操作的疲劳感。

　　两端的安装底座采用带安装孔的板式结构，安装面做了铣平处理，和设备立面、安装立柱贴合时不会出现间隙，连接螺栓采用对称排布的四个固定点位，受力均匀分散，不会因为长期受交变载荷出现固定位开裂的情况。底座和主臂的连接位置做了加强筋过渡，避免应力集中在焊缝位置，常规工况下挂载15kg以内的终端部件，整体形变量能控制在0.2mm以内，不会因为晃动影响操作精度。设计时特意将主臂内部做成中空走线腔，挂载终端的电源线、通讯线可以全部从梁体内部穿行，不会出现线缆外露被剐蹭、积灰的问题，现场布线更整洁，也能避免生产现场的切削液、粉尘对线束外层的腐蚀，延长线束使用寿命。

　　安装边界方面，固定端底座的安装孔位间距适配市面上主流的工业铝型材立柱、钢板焊接设备立面的孔距标准，不需要现场重新打孔适配，安装时只需要将底座贴合安装面，穿入对应规格的螺栓拧紧即可完成固定，挂载端的连接位同样采用通用安装孔距，能适配绝大多数品牌的工业操作屏、人机界面、小型操作按钮盒的安装尺寸，不需要额外做转接板。在实际设备改造、新设备设计选型时，这类悬臂架不需要单独做复杂的受力校核，结构本身的承重冗余足够覆盖常规工位的挂载需求，主臂的外伸长度经过优化，既不会因为过短导致操作空间局促，也不会因为过长导致根部弯矩过大影响结构稳定性，操作人员在工位上可以轻松触碰到挂载终端的所有操作按键，视线和屏幕的夹角也符合人机工程学要求，不会因为反光影响屏幕内容读取。

　　梁体的外表面做了哑光喷塑处理，不会在车间照明环境下产生眩光，边角位置全部做了圆角过渡，安装和后期维护时不会划伤操作人员，整体结构没有多余的复杂零件，后期如果需要调整安装位置，拆卸也十分便捷，不需要动用大型工装工具，常规内六角扳手就能完成全部拆装作业。在一些需要频繁调整工位布局的柔性生产线上，这类标准化的悬臂支撑构件能大幅缩短工位改造的周期，不需要针对每个工位单独设计焊接支架，直接选用对应规格的成品构件就能完成安装，结构一致性更好，后期维护备件也更容易统一管理。
