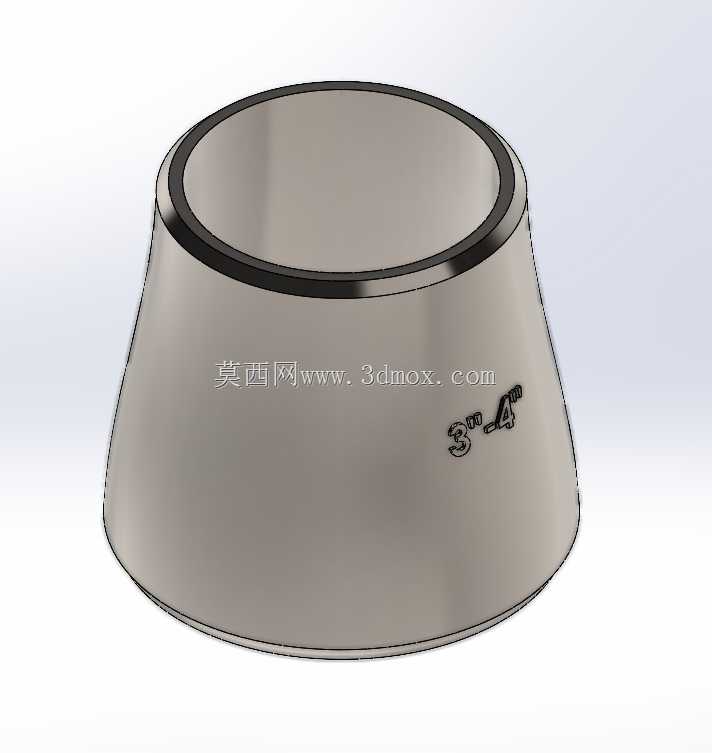

3英寸转4英寸同心异径管道接头结构

在工业管路系统的布设过程中，不同管径管线的衔接是极为常见的工况，这类同心异径接头正是为解决同轴线状态下的管径过渡需求而设计的核心管件。从实际应用场景来看，这类接头广泛覆盖化工流体输送、市政给排水、暖通空调循环管路、工业设备进出水口连接等多个领域，但凡存在同轴线不同管径管道需要平顺衔接的位置，都能见到这类构件的身影，它能够避免管径突变带来的流道紊乱问题，保障介质输送过程的稳定性。

从功能特性上看，该接头采用同心变径结构，两端接口的圆心处于同一条轴线上，相较于偏心异径接头，它在水平或垂直安装的直管段变径场景中，不会造成管内介质的偏流，也不容易在变径位置形成介质沉积死角，尤其适用于输送洁净流体、气体或是需要保持流态稳定的管路场景。接头整体采用圆台形过渡结构，变径段的锥面过渡平滑，没有突兀的折角，能够有效降低介质流经变径位置时的局部阻力损失，减少管路系统的能耗，同时也能避免湍流带来的管路振动与噪音问题。

在设计思路层面，这类同心异径接头的建模首先要确定两端的公称直径参数，本次涉及的接头两端分别对应3英寸与4英寸的公称管径，建模时需要匹配对应管径管道的连接尺寸边界，保证接头两端能够与对应规格的管道、法兰或是其他管路附件实现精准对接。建模过程中需要重点控制变径段的锥度，锥度的选取既要保证流道过渡的平顺性，也要兼顾接头自身的结构强度，避免锥度过大造成局部应力集中，或是锥度过小导致接头长度过长、占用过多安装空间。接头的壁厚设计需要匹配对应管路的压力等级，保证在额定工作压力下，接头本体能够承受管内介质的压力冲击，不会出现变形或是渗漏问题，同时两端的连接端面需要保证足够的平面度与圆度，为后续的密封连接提供基础保障。

从安装边界来看，该接头的轴向长度需要根据变径比合理设定，3英寸转4英寸的变径规格下，接头长度既能够满足锥面平滑过渡的要求，也不会给管路布设带来额外的空间负担，安装时只需要保证接头两端与对接管道处于同一轴线上，即可完成装配，不需要额外调整管路的偏心距，安装对位相较于偏心异径接头更为便捷。在实际管路装配中，这类同心异径接头可以通过焊接、法兰连接、螺纹连接等多种方式与上下游管道固定，具体连接形式可以根据管路的压力等级、输送介质特性以及现场安装条件灵活选择，接头本体的结构设计预留了足够的连接操作空间，不会因为变径结构影响连接工序的实施。

从结构细节上看，接头两端的端口位置做了等直径的直段设计，这段直段的作用是为管道连接提供定位基准，不管是焊接时的焊缝预留，还是法兰连接时的密封面配合，直段结构都能够保证连接位置的配合精度，避免变径锥面直接延伸到端口位置造成连接对位困难。接头的内外表面均为光滑过渡曲面，没有凸起、凹陷或是尖角结构，一方面能够减少介质流动时的阻力，另一方面也能够降低应力集中系数，提升接头在承压状态下的结构可靠性，即使在管路存在轻微水锤或是压力波动的工况下，平滑的曲面结构也能够更好地分散应力，避免接头出现开裂损坏的问题。

在三维建模的实现过程中，这类回转体结构的建模逻辑相对清晰，通过绘制包含两端直径、变径锥度、直段长度、壁厚参数的截面草图，绕中心轴线旋转即可生成主体结构，建模时需要严格核对两端的连接尺寸，保证与对应规格管道的配合公差在合理范围内，同时要注意变径锥面与两端直段的相切过渡，避免出现硬棱影响结构强度与流体通过性。对于管路系统设计人员来说，这类标准异径接头的三维模型能够直接导入管路装配体中，完成管路的整体布设校验，提前检查变径位置与周边设备、管线是否存在干涉，同时也能够通过模型提取对应的工程量参数，为材料采购、施工安装提供准确的数据支撑。
