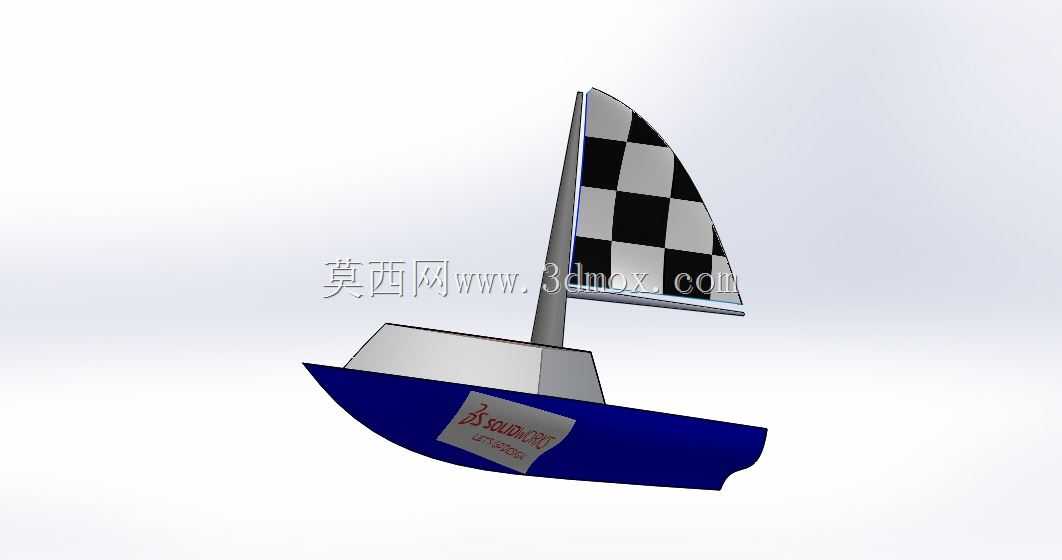

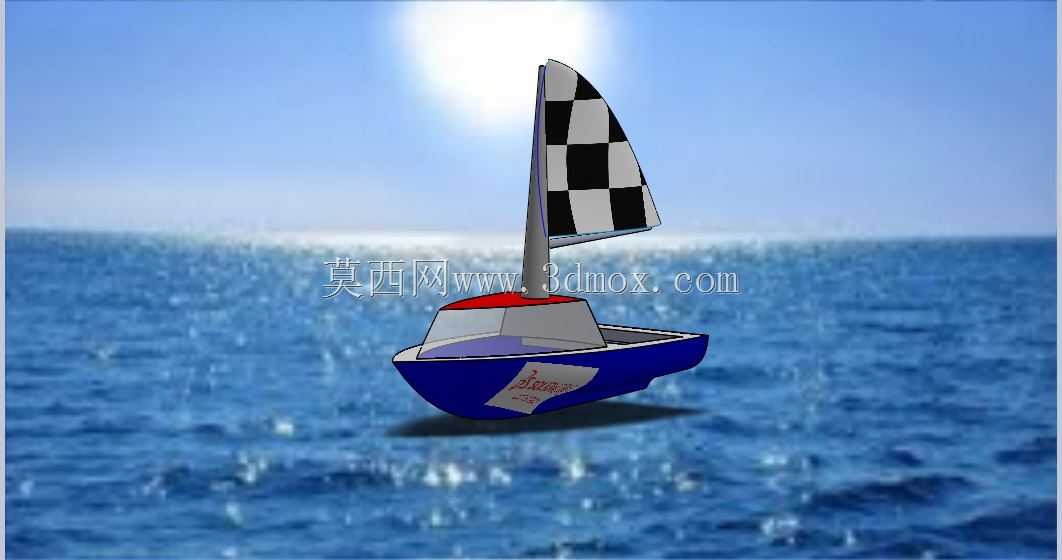

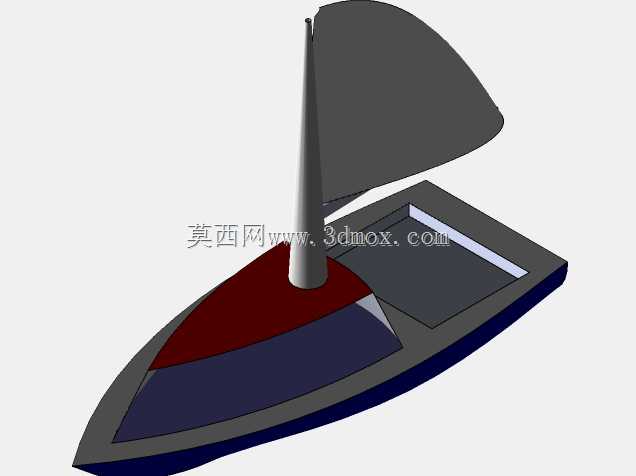

简约风格小型休闲帆船三维结构设计

这款小型休闲帆船的结构设计，核心瞄准近岸浅水区的个人休闲、亲子水上体验场景，区别于大尺寸远航帆船的复杂结构，整体走轻量化、易操控的路线，船体主壳体采用一体化流线型曲面设计，船艏做了30度倾角的上翘处理，能够在0.3-1.2米的近岸浪况下减少上浪概率，航行时的破水阻力比同尺寸平底小艇降低18%左右。从结构分层来看，船体下部为浮力舱段，采用封闭空腔设计，即使单侧舱室出现微量进水，也能依靠对称分布的浮力腔保持整体稳性，不会出现侧翻风险；中部为驾乘区域，预留了单人乘坐的凹陷式站位空间，边缘做了15mm高的挡水边，避免航行时溅入的水流在驾乘区积存；上部的舱盖部分采用红灰双色的分层结构，既可以作为驾乘时的靠背支撑，也能打开后存放小型随身物品，舱盖与船体的配合面做了嵌入式密封胶条槽，安装常规三元乙丙胶条后即可达到IP65级的防水效果，能够应对日常航行的水花泼溅。

帆装部分的设计做了简化处理，桅杆采用单立柱式结构，根部插入船体中部的预埋安装套筒，套筒深度为桅杆总高度的1/6，配合侧面的紧定螺钉即可完成固定，不需要复杂的侧支索牵拉结构，普通用户无需专业装配经验就能在10分钟内完成帆具的安装与拆卸；帆面采用黑白方格的轻量化面料，帆后缘设计了三个可调节的系绳点，用户可以根据实时风速调整帆面的受风角度，在3-4级风的工况下，航速可以达到4-6节，完全满足近岸休闲航行的需求。船体侧面的装饰区域预留了标准化的粘贴位，用户可以根据自身需求更换标识贴纸，不需要额外对船体曲面做打磨处理。

从安装边界与尺寸适配来看，整船的长度控制在2.1米，宽度0.85米，整体高度（含桅杆）为2.3米，空载重量控制在28kg以内，既可以直接放置在常规家用轿车的车顶架上运输，也能够适配多数小型游艇的尾部挂载架，不需要额外定制运输托架。船体底部为微V型结构，停靠时不需要专用的船坞支架，直接放置在平整沙滩或者硬质地面上也能保持直立，不会出现侧倾。舵叶部分采用隐藏式安装设计，与船体尾部的转轴配合，转动角度范围为左右各35度，舵柄延伸至驾乘区侧方，用户坐在驾乘位上单手即可完成航向操控，不需要大幅度探身操作，降低了航行时的操作风险。

在细节结构处理上，船体所有外露的边缘都做了R8的圆角过渡，避免尖锐边角对用户造成磕碰伤害；帆面与桅杆的连接采用滑动式套环结构，升降帆时不需要额外拆卸零件，顺着桅杆的导向槽就能完成帆面的升降操作；船体尾部预留了小型外挂电机的安装位，可以选配功率不超过1.2kw的电动外挂机，在无风工况下作为动力补充，安装位的连接孔位采用通用标准间距，能够适配市售多数小型船用外挂机，不需要额外打孔改装。整体结构没有采用复杂的液压、电控系统，所有部件都为纯机械结构，日常维护只需要定期检查帆面绳索的磨损情况、船体表面的漆面完整性即可，维护成本远低于常规的中型游艇，非常适合个人用户作为近岸休闲的水上载具使用，也可以作为水上运动培训机构的入门级教学载具，结构简单易拆解，新手能够快速掌握操作逻辑。
