工业用简易卧式交流电机结构设计

　　做非标设备结构设计快十年，最常打交道的动力元件就是这类卧式交流电机，很多刚入行的新人总觉得电机选型只要看功率转速就行，其实安装边界、外形干涉、装配兼容性才是三维建模阶段最容易踩坑的点。这次做的这款简易交流电机，就是针对常规工业传动场景做的通用化结构，没有多余的冗余设计，所有尺寸都适配常规的机械系统装配需求，不用二次修改就能直接调用到设备总装里。

　　先从实际应用场景说，这类电机覆盖的工况特别广，从轻型皮带输送机、小型自动化生产线的辊道驱动，到通用机床的进给动力、包装设备的主传动，甚至小型风机、水泵的动力端，只要是对安装空间要求不极端、工况负载平稳的场合，都能适配。不像专用伺服电机需要匹配特定驱动器，也不像高压电机需要配套独立供电回路，这款通用交流电机直接对接常规工业三相供电回路，安装脚座的孔位是行业通用的跨距，不管是焊在设备机架上，还是装在标准电机安装板上，都不用重新打孔适配。

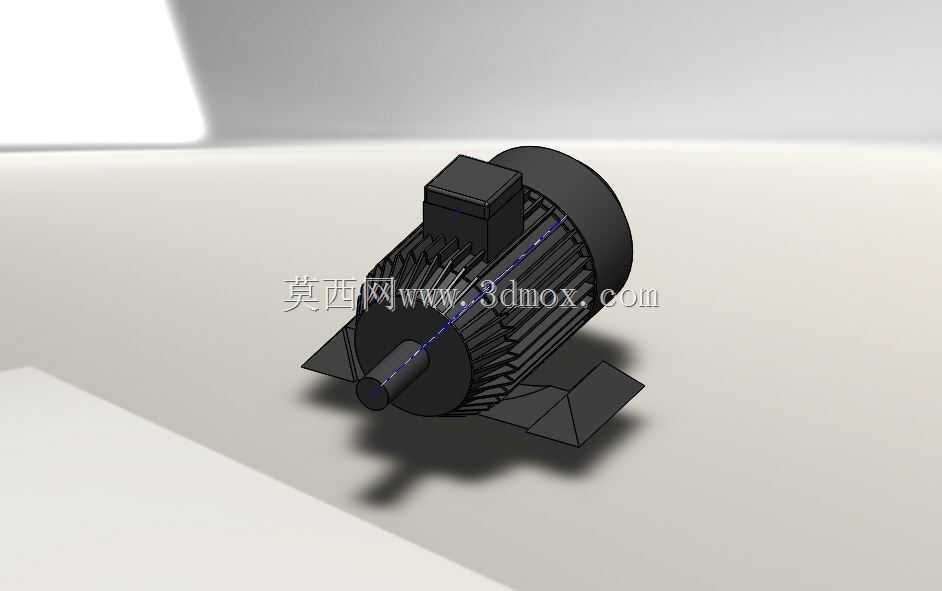

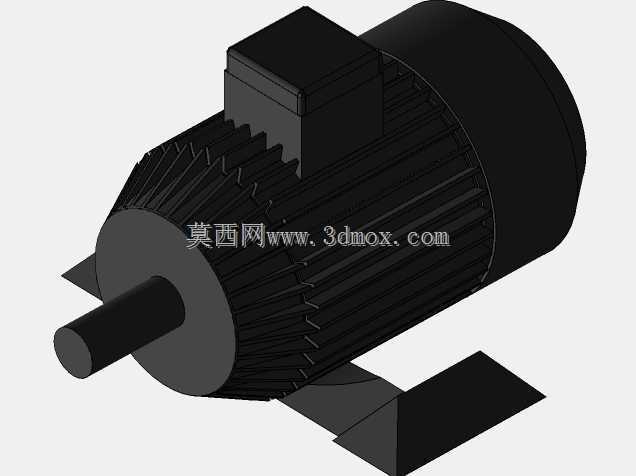

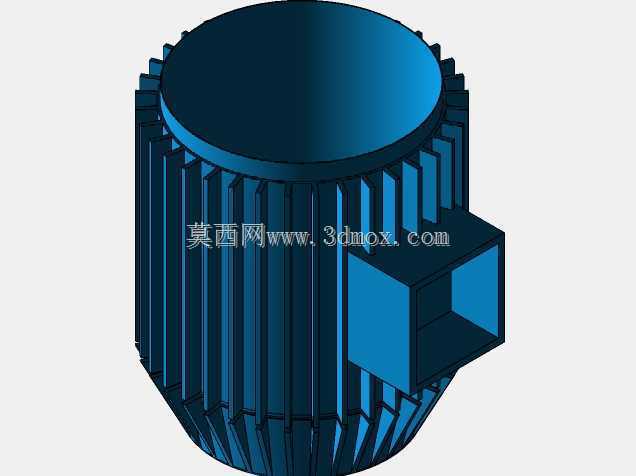

　　从功能特性上看，这款电机做的是最经典的鼠笼式转子结构，外壳采用轴向散热筋设计，建模的时候特意把散热筋的间距做了均匀排布，既保证壳体的散热面积足够，又不会因为筋条过密导致装配时积灰难清理。输出轴端做了标准的键槽结构，键槽的宽度、深度都按通用轴径的公差要求做了预留，不管是装联轴器、皮带轮还是链轮，都能直接配合标准件使用，不用额外修配轴端。顶部的接线盒做了可旋转的结构设计，实际安装的时候可以根据现场走线方向调整接线盒的朝向，避免线缆过度弯折导致的绝缘层破损，这个细节很多通用电机模型都没做，实际现场装配的时候经常遇到接线方向不对要重新改机架的问题，建模的时候把这个可动结构做出来，总装阶段就能提前模拟走线方向，减少现场安装的返工量。

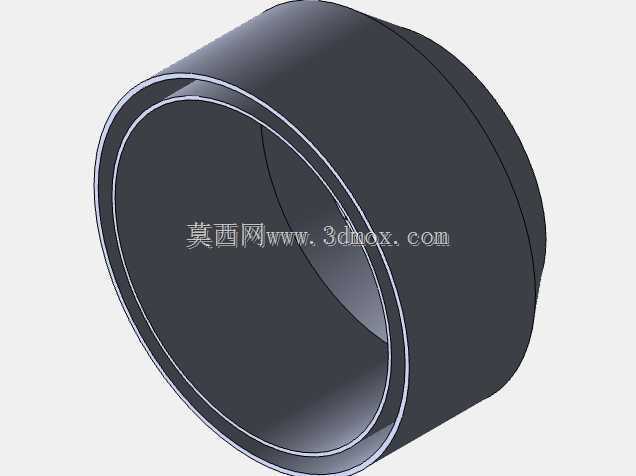

　　设计思路上，我没有做过多的异形结构，所有特征都优先考虑加工可行性和装配便利性。端盖和壳体的配合止口做了定位凸台，装配的时候不用反复找正，直接靠止口就能保证定子和转子的同轴度，避免因为装配偏心导致的运行振动。底部的安装脚是和壳体一体的铸铁结构建模，没有做分体式脚座，就是考虑到通用工况下的刚性需求，分体脚座长时间运行容易出现连接螺栓松动的问题，一体结构的抗振性更好，适合连续运行的工业场景。输出轴的伸出长度做了标准预留，既不会因为轴伸太短导致联轴器装不到位，也不会因为轴伸太长增加悬臂负载，影响轴承的使用寿命。

　　说到外形尺寸和安装边界，这款电机的中心高是按常规100机座号做的，安装孔的横向跨距、纵向孔距都完全符合行业通用安装尺寸，总长度控制在合理范围内，不会因为电机本体过长导致和设备其他部件产生干涉。建模的时候我特意把电机的最大外轮廓，包括接线盒的突出高度、散热筋的最大外径、尾部风罩的尺寸都做了精确标注，在做总装配的时候，只要预留出对应的安装空间，就不会出现装配干涉。另外风罩的通风间隙也做了合理预留，不会因为风罩贴紧散热筋导致通风不畅，影响电机的散热效果。

　　很多新人做设备总装的时候，随便找个电机模型就往里塞，要么是安装孔位对不上，要么是轴径和选的联轴器不匹配，等到出加工图的时候才发现问题，来回改图耽误进度。这款电机模型所有的配合尺寸都是按通用工业标准做的，调用的时候只要确认功率、转速对应的机座号匹配，直接装进去就能用，不用反复核对每个安装尺寸。另外建模的时候把所有的圆角、倒角都做了处理，没有尖锐的棱角，和实际加工出来的零件特征完全一致，做装配动画或者工程图导出的时候，不会出现特征缺失或者显示异常的问题。

　　实际生产中，这类通用电机的用量是最大的，很多设备厂不会自己生产电机，都是采购标准电机回来装配，所以三维建模阶段用准确的通用电机模型，能提前预判安装空间、轴系配合、走线方向的问题，避免到了装配现场才发现干涉。我做这个模型的时候，特意把所有的配合面都做了公差参考，比如止口的配合公差、轴径的公差、安装孔的孔径公差，都在建模特征里做了预留，导出工程图的时候可以直接标注公差，不用再重新计算配合精度。另外轴承位的尺寸也按标准轴承的内孔尺寸做了匹配，要是需要做电机的拆解设计或者维修模拟，这个模型也能直接拆分出端盖、轴承、转子、定子这些单独的部件，不用再重新拆分零件。
