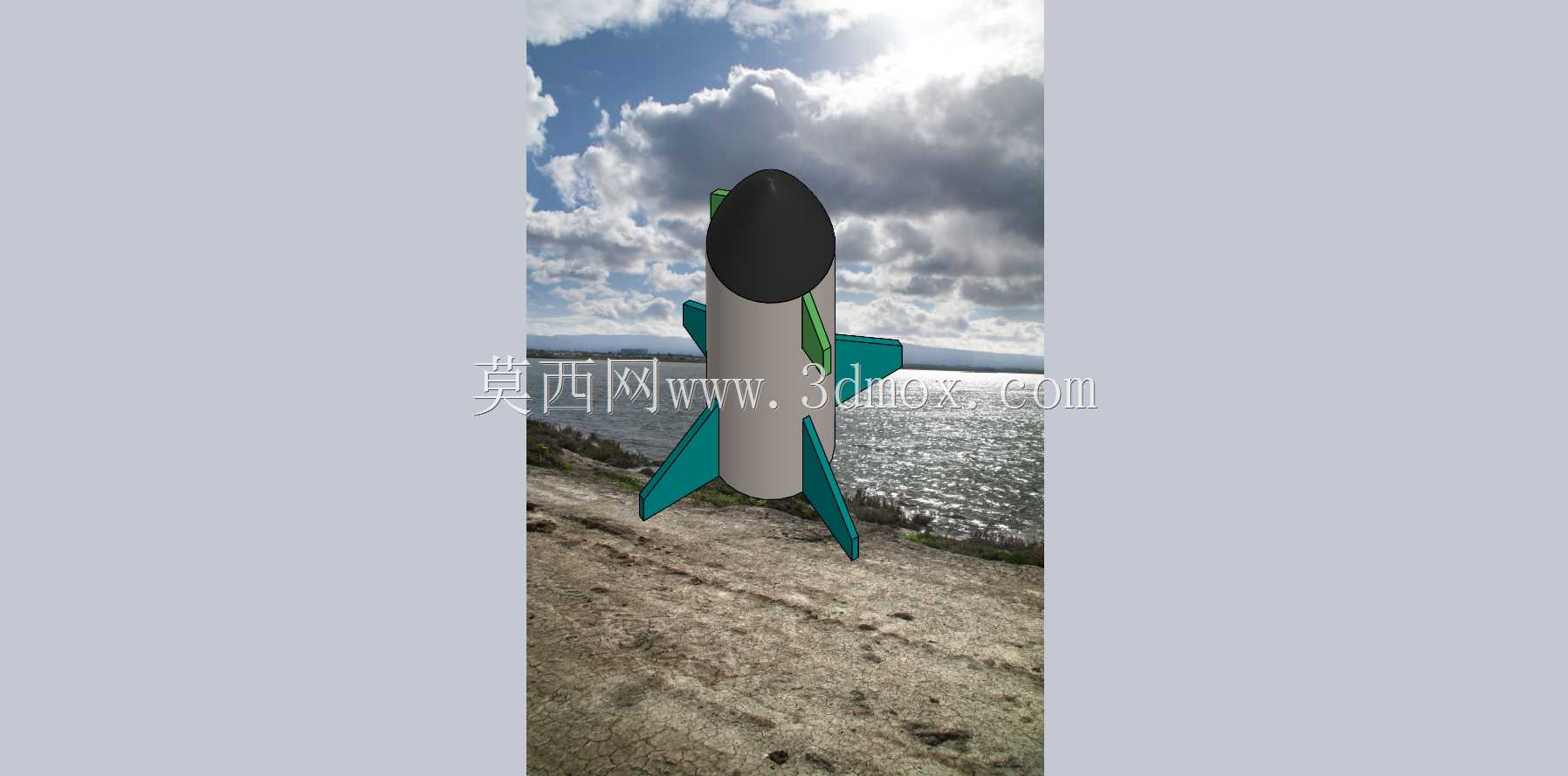

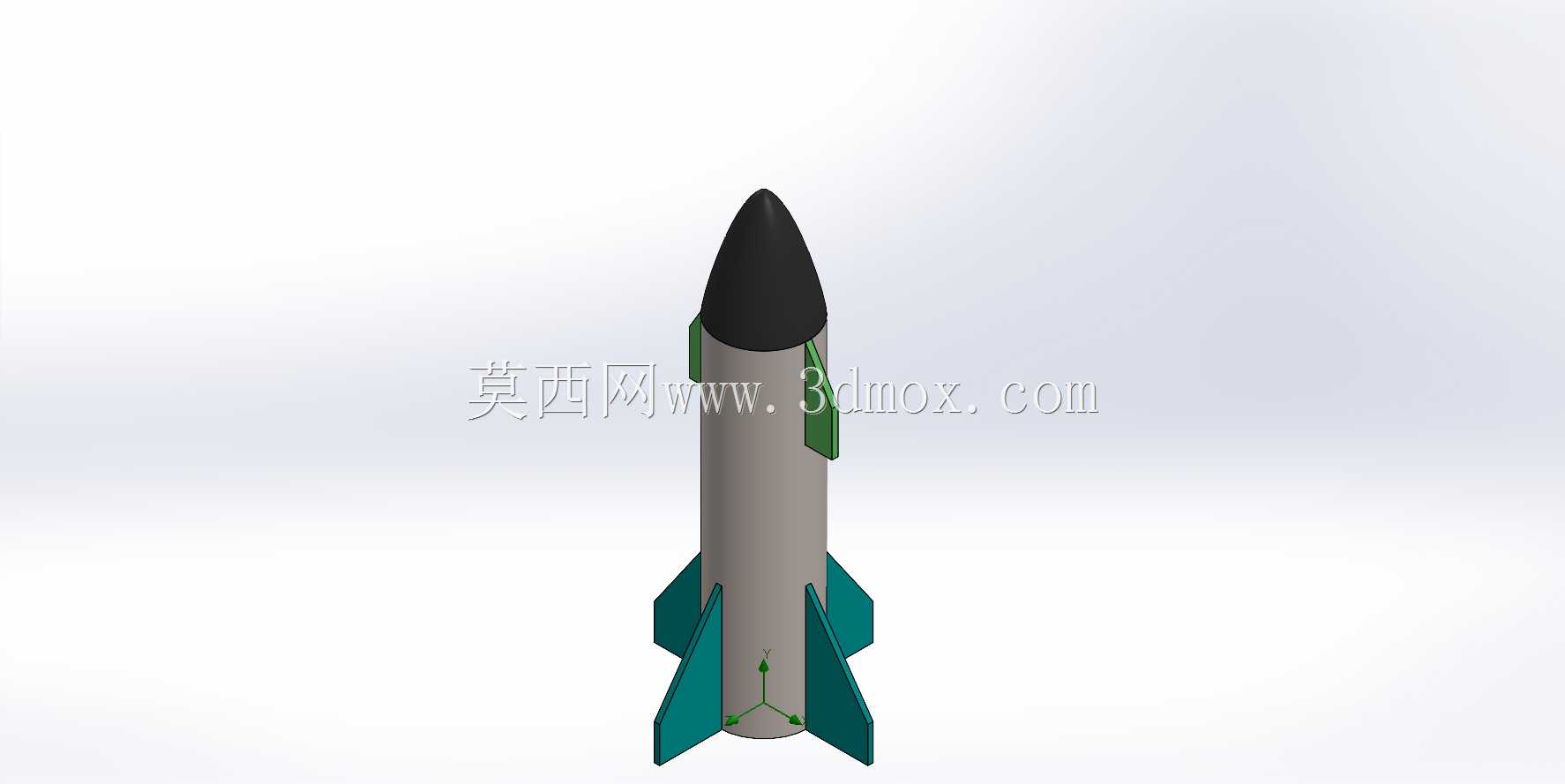

带尾翼气动布局小型火箭主体结构设计

　　该火箭主体结构的设计核心围绕亚音速飞行工况下的气动稳定性展开，首先从弹头部分来看，采用钝头锥型整流罩构型，锥角经过多轮气动仿真迭代确定，既能够降低飞行过程中的头部波阻，也能为前端载荷预留足够的安装腔体，整流罩与箭身的衔接位置做了平滑过渡处理，避免截面突变带来的气流分离问题，减少飞行过程中的姿态扰动。箭身主体采用等直径圆柱段设计，圆柱段的长径比控制在合理区间，既保证内部有充足的空间容纳动力组件、制导模块与能源单元，也能兼顾结构刚度，避免长细比过大导致的箭体固有频率过低，在发射初始段的过载工况下出现共振失稳的问题。

　　箭体尾部的稳定尾翼采用切尖三角翼布局，四片尾翼沿箭体周向90度均匀分布，翼根位置与箭身圆柱段做了一体化的贴合过渡，每片尾翼的后掠角经过风洞模拟验证，能够在飞行全速度区间提供足够的稳定力矩，当箭体出现姿态偏角时，尾翼上的气动力会自动产生修正力矩，让箭体回归预设飞行轨迹，尾翼的厚度从翼根到翼尖逐步减薄，在保证结构强度的前提下尽可能降低结构重量，同时减少翼面的摩擦阻力。从安装边界来看，箭体圆柱段的外圆面为后续导向环、发射管适配结构预留了安装基准面，所有尾翼的外轮廓都控制在圆柱段外径的包络范围内，不会超出发射装置的内径限制，能够适配常规的管式发射场景。弹头整流罩与箭身的连接位置采用止口定位结构，装配时能够快速保证同轴度，连接界面预留了密封槽位，可安装密封圈实现内部腔体的防尘防水，满足户外存储与发射的环境要求。在实际应用场景中，这类火箭主体结构可作为探空火箭、教学演示火箭、小型民用靶标的核心承载结构，不同应用场景下可在箭体内部腔体中替换对应功能的载荷模块，比如搭载气象探测传感器时可完成近地面气象数据采集，搭载教学测试组件时可用于航空航天专业的飞行原理演示实验，搭载模拟靶标组件时可配合防空训练系统完成目标捕捉训练。

　　设计过程中针对箭体的受力工况做了多工况校核，在发射瞬间的轴向过载工况下，箭身圆柱段的壁厚能够保证应力分布在材料许用范围内，尾翼与箭身的连接位置做了局部加厚处理，能够承受飞行过程中翼面传递的气动弯矩，避免出现翼面折断的问题。箭体底部预留了动力组件的安装接口，接口的端面与箭体轴线垂直度有严格公差要求，能够保证动力单元安装后推力线与箭体轴线重合，避免推力偏心带来的初始姿态偏差。从结构工艺性来看，箭身圆柱段可采用薄壁管材加工成型，整流罩可采用旋压或者3D打印工艺制作，尾翼可采用板材切割后与箭身粘接或者螺接固定，整体加工难度低，装配工序简单，适合小批量试制与教学场景下的快速组装调试。

　　针对飞行过程中的气动加热问题，弹头锥面的结构厚度做了针对性加强，能够承受短时间高速飞行带来的表面温升，不会出现结构形变影响气动外形。尾翼的安装位置经过重心配平计算，保证全箭的压心位于重心之后，满足静稳定设计要求，不需要额外的主动姿态控制组件就能实现稳定飞行，大幅降低整体系统的复杂度与制造成本。在结构细节上，箭身内壁预留了环向的安装凸台，可用于固定内部的设备支架，凸台的位置经过重心配平计算，避免内部设备安装后出现整体重心偏移，影响飞行稳定性。整流罩的头部做了小半径的钝头处理，相比尖锐头锥能够更好地降低亚音速下的压差阻力，同时也能避免地面装配搬运过程中尖锐头部带来的安全隐患。
