汽车冲压线用阶梯式长导向定位销轴

在汽车覆盖件冲压生产的连续模、多工位传递模工位间，板料在依次完成拉延、修边、冲孔、翻边工序的传递过程中，需要依靠精准的定位构件约束板料的位置偏移，避免送进误差累积导致的孔位偏斜、修边带差、翻边起皱等批量质量缺陷，本次设计的阶梯式长导向定位销轴，就是针对厚板料冲压、深拉延工序中板料定位行程长、侧向受力大的工况开发的专用定位构件。

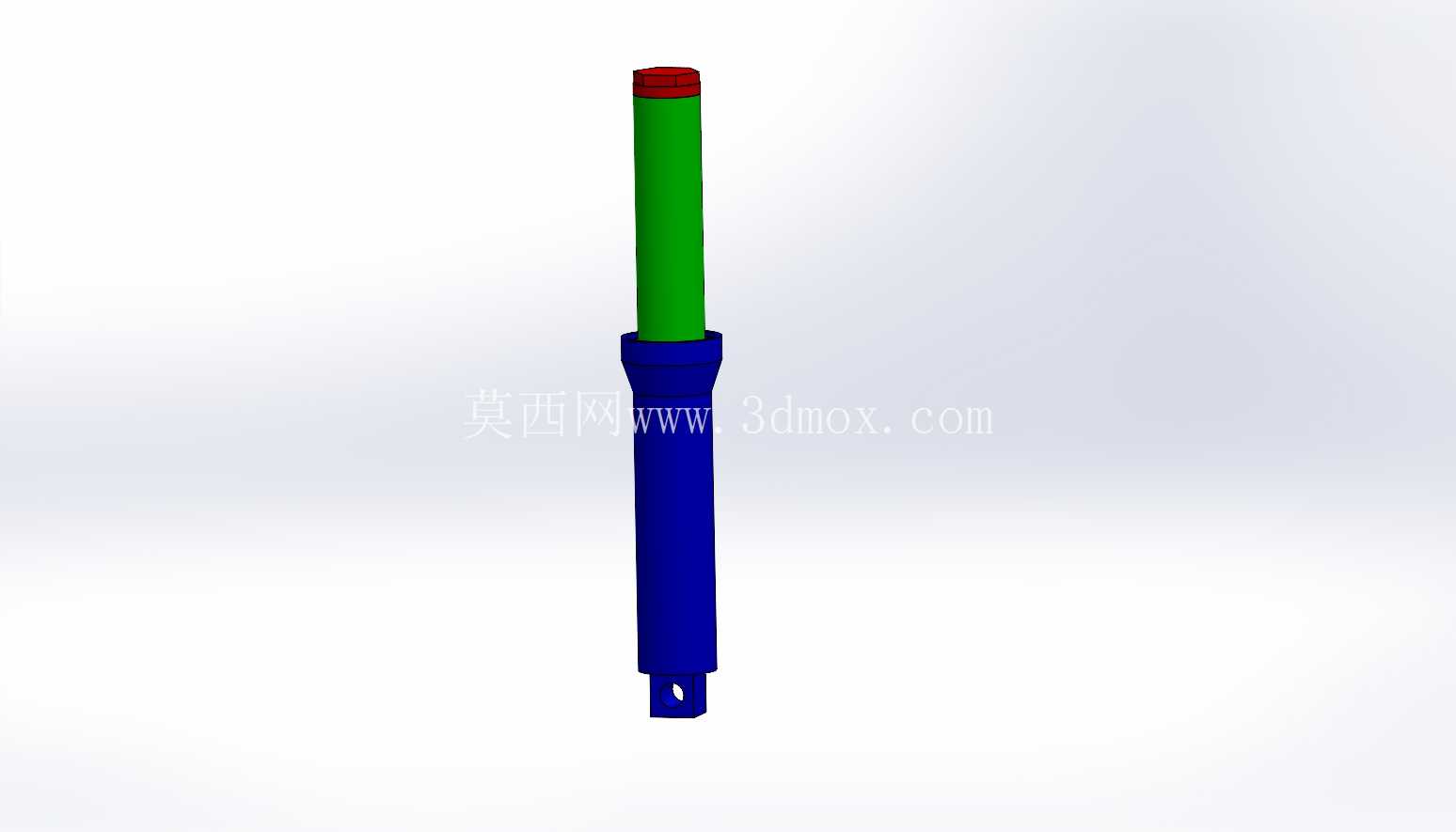

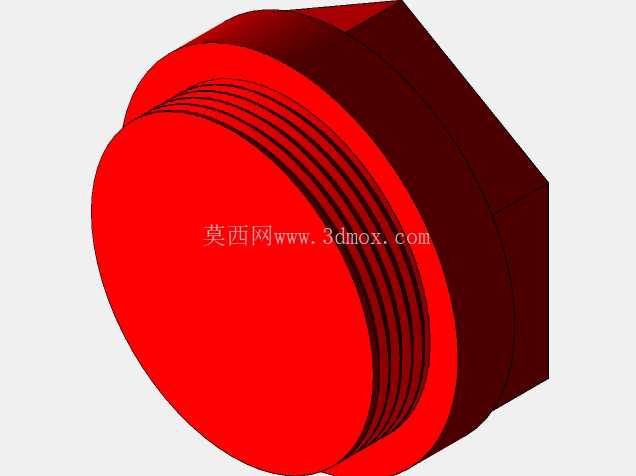

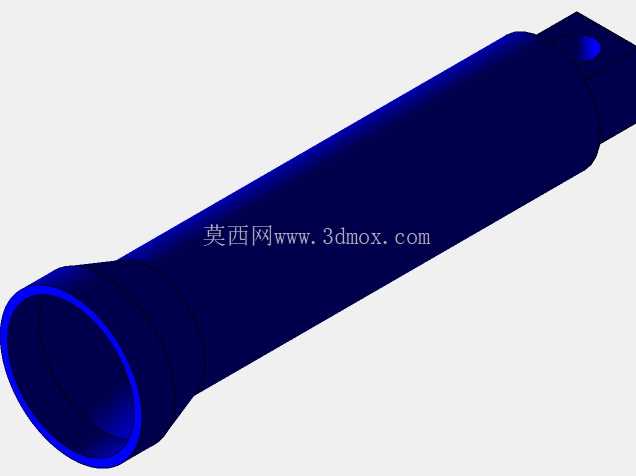

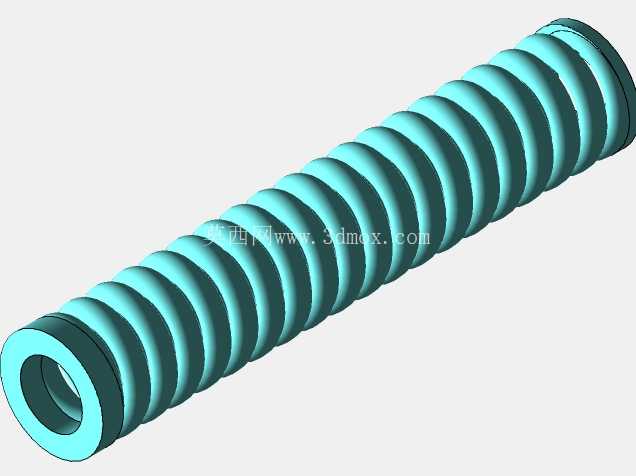

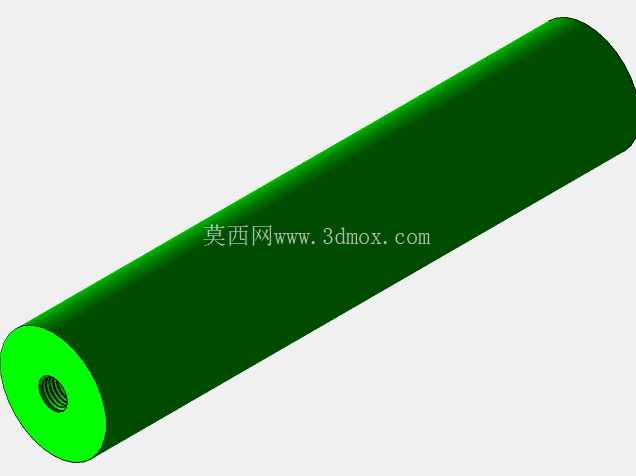

从结构设计逻辑来看，销轴采用三段式阶梯结构，最下端为带径向通孔的安装固定段，直径与模座上的安装孔采用H7/p6的过盈配合，保证销轴压入模座后无径向窜动，径向通孔用于穿入防转销，避免长期受板料侧向摩擦后销轴发生转动，导致定位工作面磨损不均；中间段为大直径承载段，直径比安装段大12mm，轴肩位置抵靠模座上表面，承担销轴工作时的全部轴向载荷，避免长期受板料冲击后销轴向下窜动，影响定位高度精度；上段为小直径长导向段，长度覆盖板料拉延过程中的最大下行行程，表面粗糙度控制在Ra0.8，减少板料定位孔与销轴表面的滑动摩擦阻力，顶端设置的红色柔性缓冲帽采用聚氨酯材质，硬度为邵氏60A，避免板料送进过程中孔位与销轴顶端发生刚性碰撞，产生板料变形或磕碰伤。

从实际应用场景出发，这类长导向定位销轴多用于汽车结构件的冲压生产，比如车门内板加强板、地板纵梁、轮罩内板等厚度在1.2-2.5mm的高强钢冲压件，这类零件的拉延深度普遍超过150mm，普通短定位销无法覆盖压机滑块下行的全行程导向，板料在拉延初期容易发生窜动，导致成型后零件的型面偏差超差。该销轴的导向段长度设置为220mm，在板料放入模具初始位置时就插入板料的预冲定位孔，随着滑块下行，导向段全程约束板料的水平位移，直到压边圈完全压紧板料后，定位约束才平稳过渡到型面定位，整个过程无定位空程，送料定位精度可以控制在±0.1mm以内，满足汽车冲压件的尺寸公差要求。

在安装边界设计上，销轴总长度为315mm，安装段直径20mm，长度45mm，压入模座后轴肩与模座表面的贴合度要求不低于85%，安装孔的位置度公差相对于模具基准控制在φ0.05mm以内；大直径承载段直径32mm，长度50mm，外圆与模座上的沉孔间隙控制在0.02mm，进一步提升销轴的抗侧向载荷能力，在板料送进偏差不超过2mm的情况下，销轴可以承受最大1200N的侧向冲击力，不会发生弯曲变形；导向段直径20mm，长度220mm，顶端做R3的圆角过渡，方便板料定位孔顺利导入，即使送料位置存在小幅偏差，圆角也能引导板料滑入正确位置，减少卡料停机的概率。

从功能特性来看，销轴主体采用40Cr材质调质处理，硬度达到HB240-280，导向段表面做高频淬火处理，淬火层深度1.5-2mm，表面硬度HRC50-55，耐磨性能比普通45号钢材质的定位销提升3倍以上，在连续生产10万冲次后，导向段的磨损量不超过0.02mm，不需要频繁更换定位销，减少生产线的停机维护时间。顶端的聚氨酯缓冲帽采用卡接式结构固定在销轴顶端，磨损后可以快速更换，不需要拆卸整个销轴，维护效率提升60%以上。下端的防转销孔直径5mm，与模座上的防转销采用间隙配合，既限制销轴转动，又不会给销轴拆卸造成阻碍，模具维护时可以用拔销器顺利将销轴从模座中拔出，不会损伤安装孔。

在实际生产线的适配性上，该销轴可以直接替换现有多数多工位冲压模的标准定位销，不需要对模座安装孔做二次加工，安装段的直径、长度尺寸与行业通用的标准定位销安装尺寸完全兼容，大直径承载段的轴肩尺寸也符合现有模座沉孔的设计规范，生产线换型时可以直接拆装替换，不需要额外的加工工序。针对不同冲压件的定位孔直径需求，只需要更换导向段直径对应的销轴规格即可，安装结构完全通用，能够减少工装备件的种类，降低生产线的备件库存成本。

设计过程中也充分考虑了冲压生产的实际工况，冲压车间的环境存在较多的冲压油雾、金属碎屑，销轴的各段过渡位置都做了15度的倒角，避免金属碎屑卡在轴肩位置，导致销轴安装不到位；导向段表面做了镀硬铬处理，镀层厚度0.02mm，既提升表面耐磨性能，又能减少冲压油在表面的粘附，金属碎屑不容易附着在导向面上，减少板料定位孔被碎屑刮伤的问题。长期使用后，只需要用棉布擦拭导向段表面即可清理附着的油污和碎屑，日常维护操作简单，不需要复杂的保养流程。
