船用康明斯发动机安装基座结构设计

在船舶动力系统的集成设计环节，发动机安装基座是衔接动力单元与船体结构的核心承载部件，这款适配康明斯动力的安装板结构，主要面向内河小型作业船舶的动力舱布局需求，解决动力单元安装定位、载荷传递、振动缓冲基础面搭建的实际工程问题。从实际应用场景来看，这类安装基座多用于小型货运驳船、作业交通艇的动力舱段，作为康明斯发动机与船体舱底结构的中间连接载体，需要同时承担发动机自重载荷、运行过程中的往复惯性力传递，以及船体航行时颠簸带来的交变载荷，因此结构设计上优先保障安装面的平面度与连接位的位置精度，避免动力单元安装后出现同轴度偏差，连带影响传动轴系的运转稳定性。

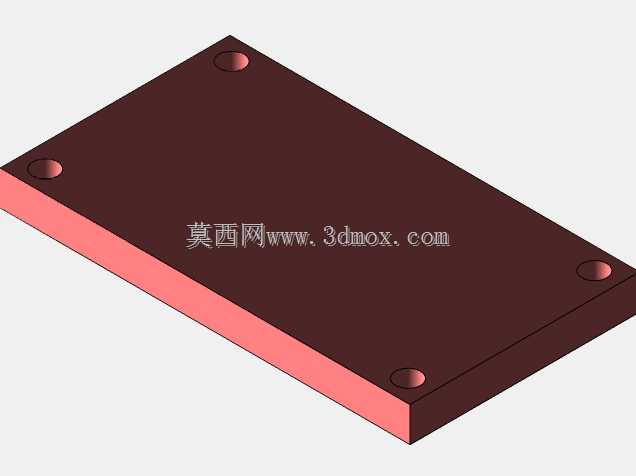

从结构功能特性来看，该安装板采用一体化板式结构，主体承载面为平整矩形板面，四个角位设置沉头安装孔位，孔位做沉台处理，用于穿装固定螺栓，既可以保证螺栓安装后端面不突出承载平面，避免与发动机油底壳或者底部安装支腿产生干涉，也能通过沉台的贴合面分散螺栓锁紧时的压应力，防止长期受载后板面出现压溃变形。板体侧边做等厚度加厚处理，整体截面为矩形实心结构，相比镂空式焊接支架，实心板式结构的抗扭刚度更高，能够抵消发动机运行时产生的扭转振动，减少振动向船体结构的传递，降低动力舱段的结构共振风险。

设计思路上，这款安装板没有采用传统的型钢焊接框架结构，而是选择整块板材加工成型，核心考量是船用动力舱的安装空间紧凑，焊接支架的焊缝位置容易出现应力集中，在船舶高湿高盐的使用环境下，焊缝位置的腐蚀速率远高于基材，长期使用容易出现结构开裂隐患；整块机加工的板式结构不存在连接焊缝，整体结构一致性更好，表面做防腐处理后能够更好适应舱内的腐蚀环境。安装孔位的位置度公差控制在0.1mm以内，完全匹配康明斯发动机底部支腿的安装孔距，现场安装时不需要额外配钻孔位，能够大幅缩短动力单元的上船安装周期，也避免现场配钻带来的孔位偏差、铁屑残留等问题。

从安装边界与尺寸适配来看，该安装板的整体长宽尺寸完全覆盖康明斯对应型号发动机的底部安装支腿分布范围，板体边缘超出支腿安装位一定距离，既可以为发动机周边的管路、线束固定预留安装点位，也能在板体边缘预留与船体基座焊接或者螺栓连接的固定边，安装时板体底部与船体舱底的承重梁完全贴合，四个角位的固定孔分别对应船体基座上的预装螺纹孔，锁紧后板体平面与水平面的平行度公差满足发动机安装的水平度要求，不需要额外加装调整垫片即可完成初定位。板体厚度经过载荷校核，能够覆盖对应功率段康明斯发动机的满载载荷，即使在船舶大角度倾斜航行时，板体的弯曲变形量也控制在允许范围内，不会导致发动机安装支腿出现额外的附加应力。

在实际选型适配过程中，这类安装板需要匹配发动机的安装支腿形式，这款结构专门适配平底安装支腿的康明斯船用发动机，安装面不需要额外加工定位凸台，依靠孔位定位即可保证安装精度，板体表面的粗糙度控制在合理范围，既能够保证与支腿结合面的贴合度，也不会因为表面过于光滑导致锁紧后出现滑移。同时板体的侧边预留了少量附加安装孔位，可以用于固定发动机的附属管路支架、接线盒固定座等周边附件，减少动力舱内额外焊接支架的工作量，让舱内布局更加规整。相比定制焊接的安装支架，这种标准化机加工的安装板的互换性更好，后期发动机维护更换时，不需要改动船体基座结构即可直接完成适配，降低船舶动力系统的维护成本。
