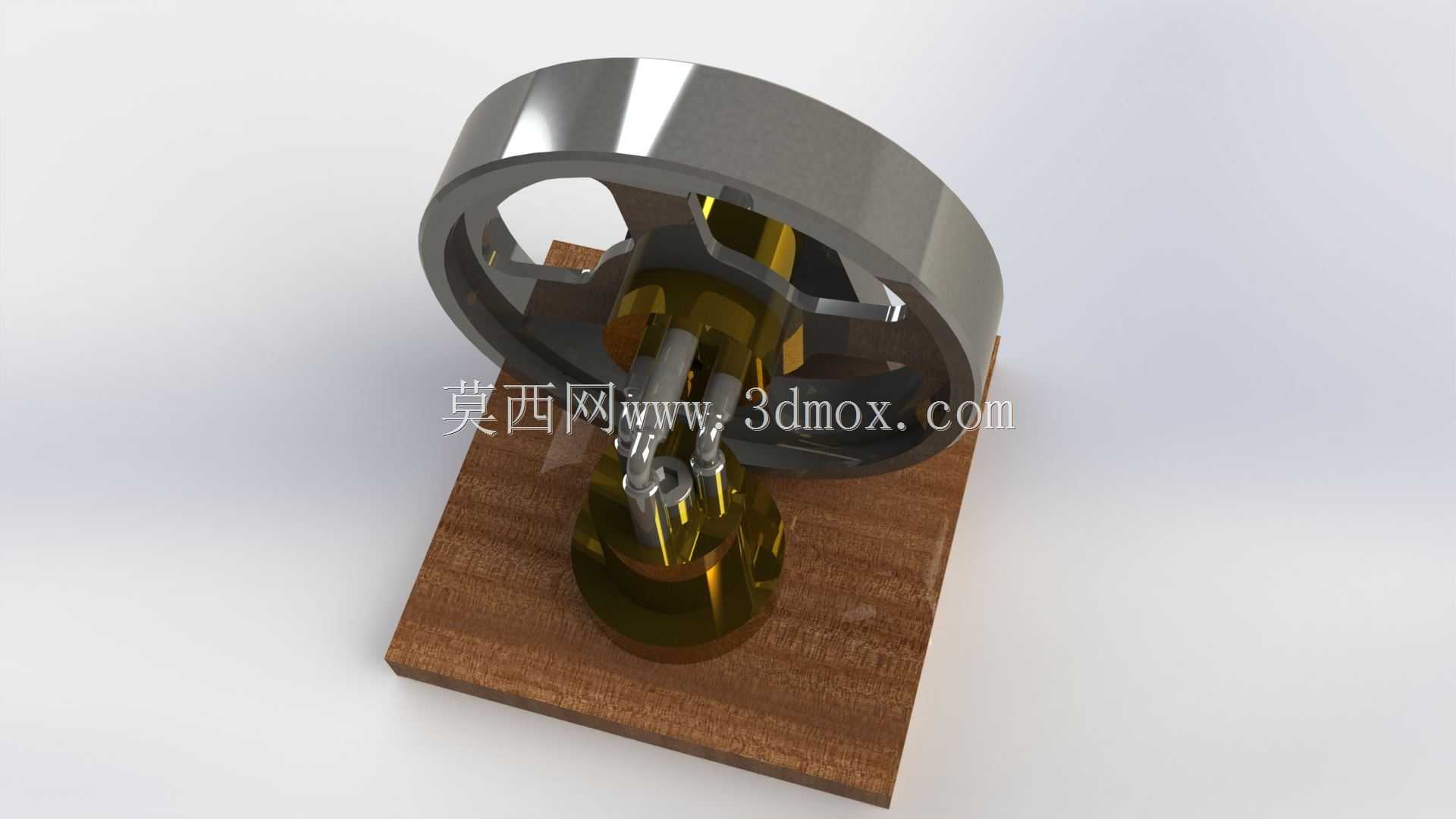

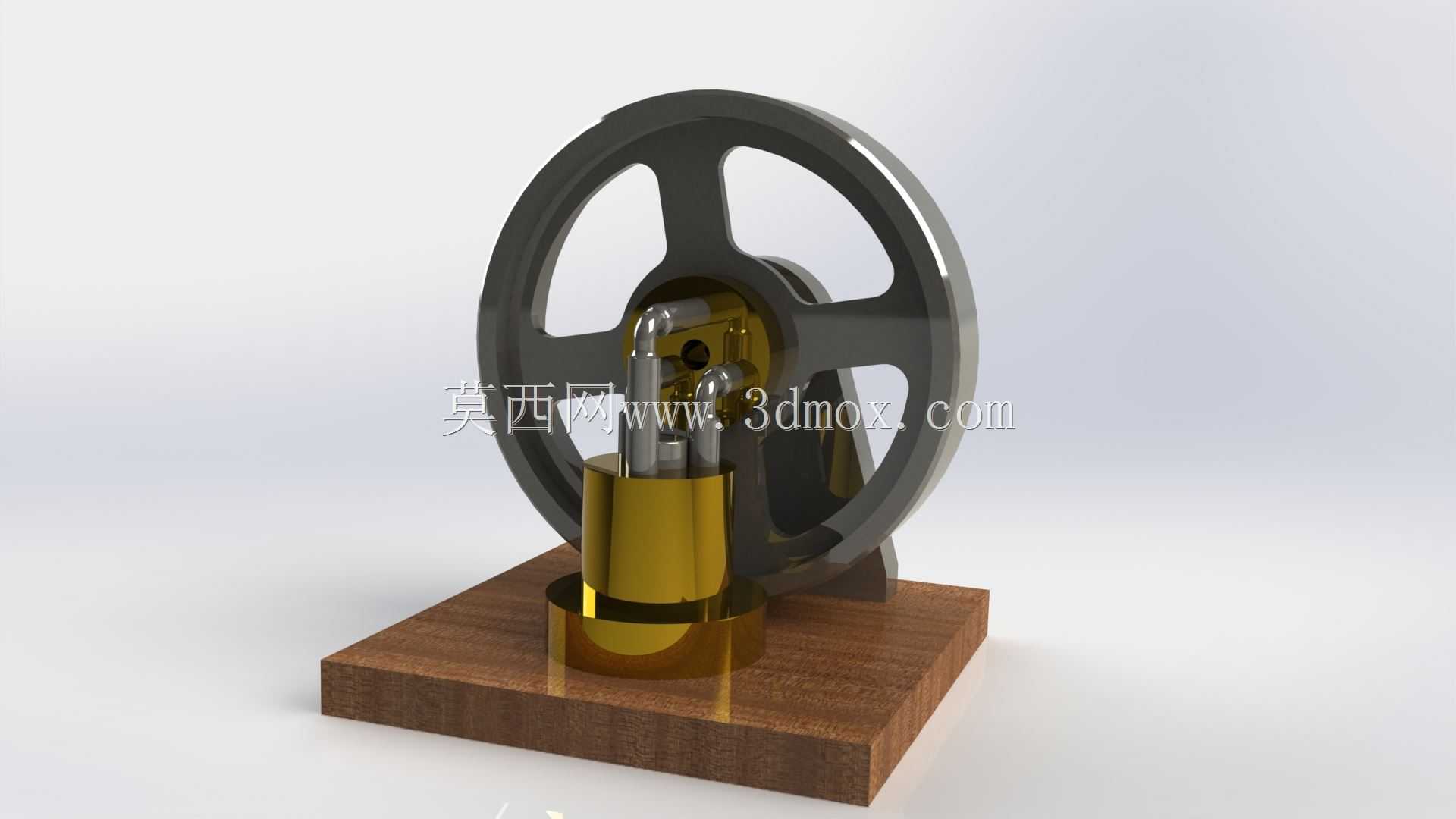

这套小型肘节式动力机构,常被用作教学演示、原理验证场景下的动力原理展示载体,也可作为小型桌面级动力试验台的核心动力单元,适配低负载的往复-旋转运动转换需求,在职业院校机械原理课堂、创客空间小型动力装置试制场景中,能够直观展示活塞往复运动到飞轮旋转运动的完整转换过程,帮助学习者理解曲柄连杆类机构的运动逻辑。从功能特性来看,该机构核心通过肘节式的连杆结构,将活塞的直线往复推力传递至曲柄销,带动大直径飞轮储存转动惯量,抵消往复运动的死点冲击,保证输出转动的连续性,飞轮采用三辐条镂空结构,在保证轮缘转动惯量足够的前提下,尽可能降低整体自重,减少启动阶段的阻力矩。
设计过程中,首先确定活塞与气缸的配合间隙,采用小直径单缸布局,气缸外壁做亮面金属处理,活塞连杆与肘节铰接处采用销轴连接,预留0.02mm的转动间隙,避免运动卡滞,肘节的摆动角度经过反复校核,保证活塞到达上止点时,肘节与曲柄的夹角刚好越过死点位置,借助飞轮的惯量顺利完成冲程切换。基座采用实木层压板材加工,表面做平整打磨处理,四个边角做轻微倒角避免锐边划伤,气缸安装座通过沉头螺钉固定在基座上表面,飞轮支架采用立式支撑结构,轴承座内嵌在支架上端,飞轮轴穿过轴承座后与曲柄端固定,保证飞轮转动时的径向跳动量控制在0.05mm以内,避免高速转动时出现晃动。

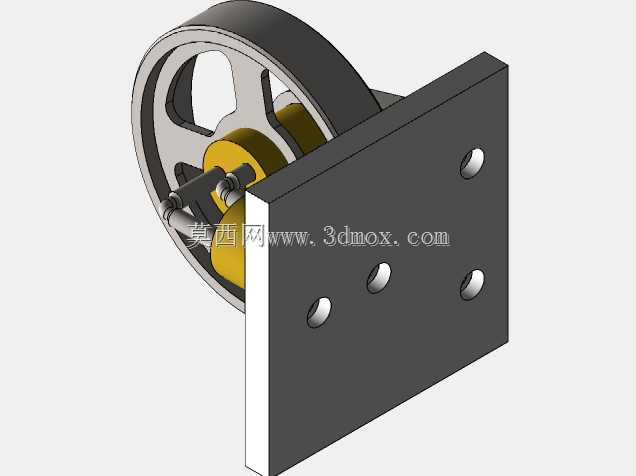

安装边界方面,整体基座为正方形平板结构,四个安装孔位预设在基座四角,可直接通过M4螺钉固定在试验台架上,整体机构的最高点为飞轮轮缘顶端,横向最大尺寸为飞轮直径,纵向尺寸不超过基座边长,安装时无需额外预留过大的周边空间,仅需在飞轮外侧预留10mm的安全间隙即可,避免转动时与周边物体发生剐蹭。机构的动力输入可通过外接压缩空气接入气缸进气口,也可通过手动拨动飞轮完成初始启动,演示完整的运动循环,肘节处的铰接点均做了耐磨处理,长期反复转动也不会出现过度磨损导致的间隙过大问题,气缸与活塞之间采用间隙密封,适配低压动力输入场景,无需额外加装复杂的密封件,降低了后期维护的难度。
在结构细节处理上,飞轮轮缘做了加厚处理,进一步提升转动惯量储备,保证即使在较低的输入动力下,飞轮也能顺利带动机构越过两个止点位置,完成连续转动,连杆与肘节的连接部位采用圆弧过渡,避免应力集中导致的零件断裂,支架与基座的连接面增加了定位销孔,装配时可快速定位,保证支架的垂直度,避免飞轮轴出现倾斜导致的转动阻力增大。
