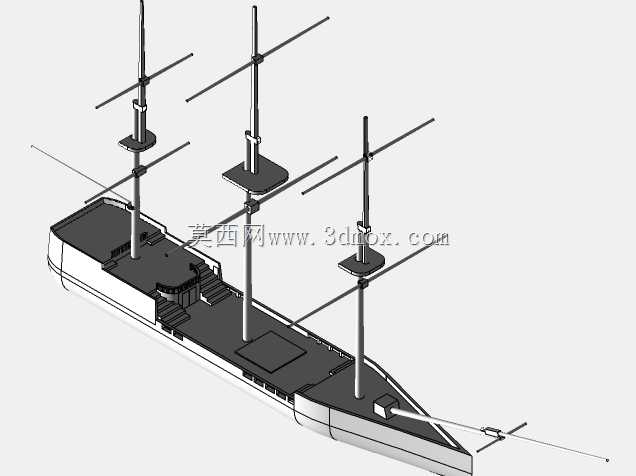

三桅风帆船舶结构三维设计模型

　　该模型还原了三桅风帆船舶的主体结构，可用于船舶科普展示、航海主题场景搭建、小型仿古船设计参考等场景，也可作为结构设计从业者练习曲面建模、装配约束的参考样例。从结构组成来看，模型完整呈现了船体主壳体、三层贯通甲板、三根立式主桅杆、桅间横向桁材、艏部系泊结构、甲板开口与舱室轮廓等核心构件，各部件的装配关系完全贴合实船的布置逻辑，没有出现结构干涉或者装配错位的问题。设计过程中优先保证了船体线型的流畅性，船艏部分采用窄V型剖线逐步向船中过渡到宽U型剖面，船艉采用平缓收窄的方艉构型，这种线型设计能够兼顾风帆动力下的航向稳定性与低速航行时的减阻需求，同时也给甲板预留了足够的操作空间。

　　三根桅杆沿船体纵向中心线等距排布，每根桅杆上都设置了两层用于固定帆索的横向桁材，桅杆根部与甲板下方的龙骨加强结构做了对应约束，还原了实船中桅杆载荷传递到船体主结构的受力路径，避免出现桅杆根部应力集中的设计缺陷。甲板部分的细节处理贴合实际使用需求，船艏位置预留了锚链收纳与系缆桩的安装空间，船中区域设置了方形舱口开口，对应下方货舱或者舱室的出入口，船艉区域做了阶梯式甲板抬升，还原了艉部甲板的操作平台结构，甲板边缘的舷墙结构也做了连续的轮廓处理，没有出现断点或者曲面畸变。

　　从安装边界来看，船体整体的长宽比控制在4:1左右，桅杆高度约为船体型宽的2.2倍，所有外凸构件的横向边界都没有超出船体舷侧的安全范围，纵向构件的布置完全对齐船体中心线，保证整体结构的对称性，符合风帆船舶对重心控制的基本要求。模型的结构拆分逻辑也符合工程建模的规范，每个独立构件都可以单独拆解查看，船体外壳、甲板、桅杆、桁材等部件之间的配合面都做了贴合处理，没有多余的重叠面或者破面问题，能够直接用于后续的结构受力仿真、3D打印实体制作或者渲染出图等后续工作。

　　在细节处理上，模型没有添加冗余的装饰构件，所有呈现的结构都具备实际的船用功能，比如桅杆上的横向桁材不仅是外观构件，也对应了实船中悬挂帆面、固定索具的功能位置，甲板上的阶梯结构对应了不同甲板层之间的通行路径，艏部的突出构件对应了船首斜桅的安装基座，这些细节都能帮助从业者理解风帆船舶的结构逻辑，而不是单纯的外观复刻。对于船舶设计入门者来说，这个模型可以帮助理解船体线型的绘制逻辑、桅杆与船体的连接方式、甲板功能区域的划分原则；对于场景建模从业者来说，这个模型可以直接导入到航海主题的场景中，作为场景核心构件使用，不需要再做大幅度的结构调整。
