小型休闲观光游艇三维结构设计

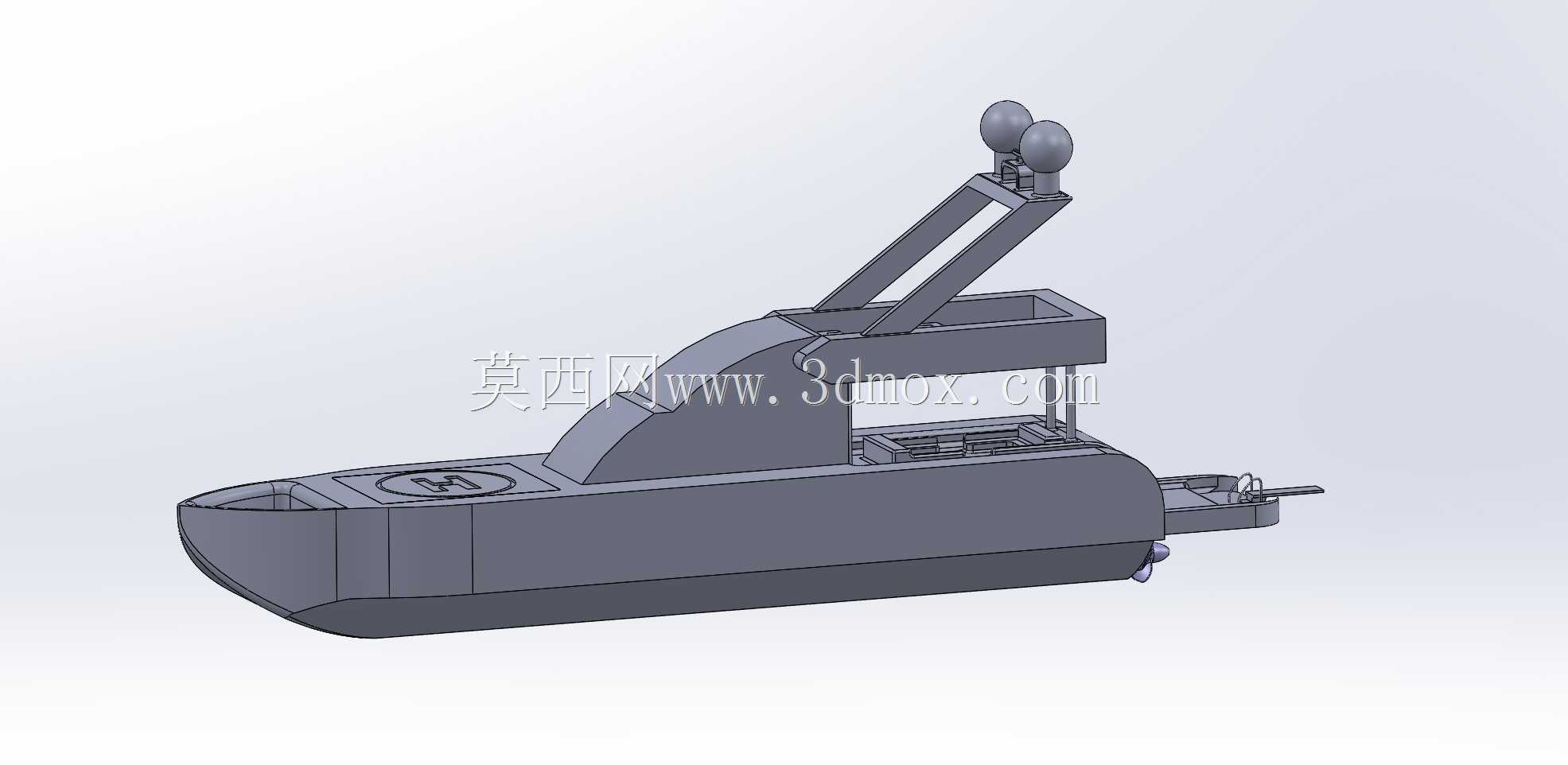

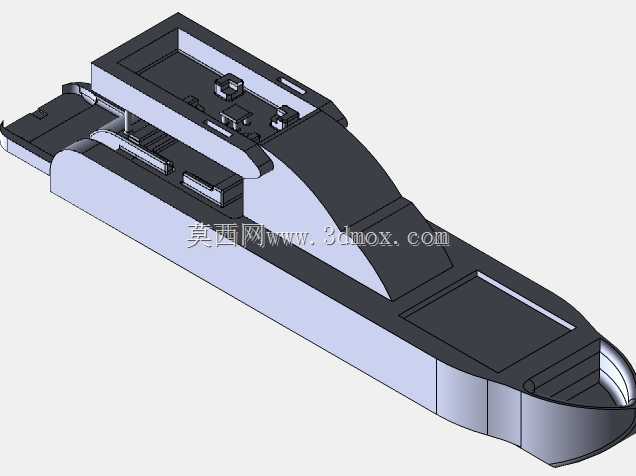

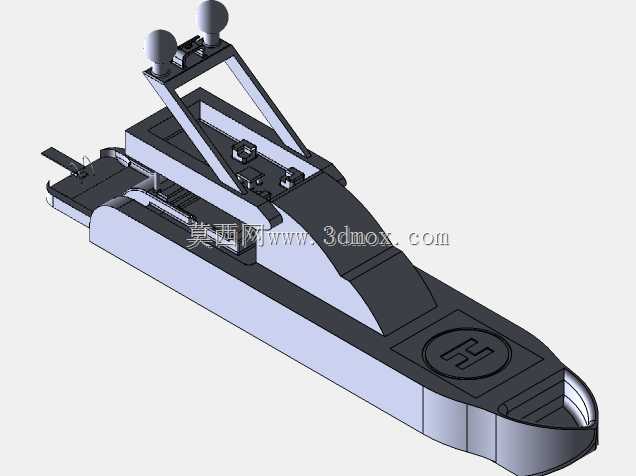

这款小型休闲游艇的三维结构设计，首先围绕近岸内河休闲观光、短途水上出行的核心场景展开，在结构布局上充分兼顾了载具的实用性与空间利用率。从整体结构来看，船体采用单体滑行艇型的基础构型，艏部设计为前倾式尖艏，能够在航行过程中有效破开迎面水流，降低兴波阻力，同时提升迎浪航行时的稳定性，减少船体上浪情况，适配内河、湖泊以及近岸平静海域的航行环境，可满足3-5人休闲出行、水上观光、短途接驳的使用需求。

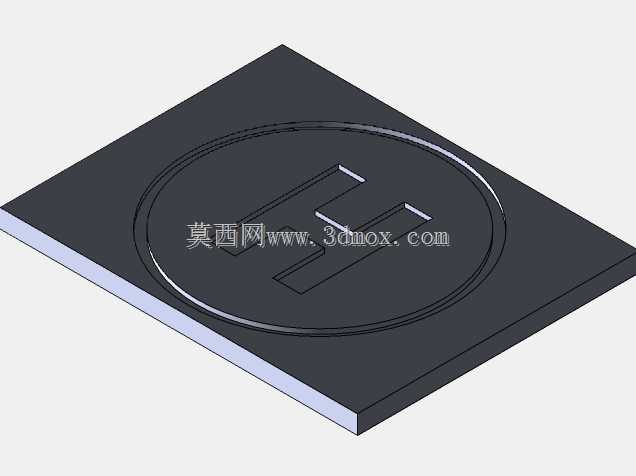

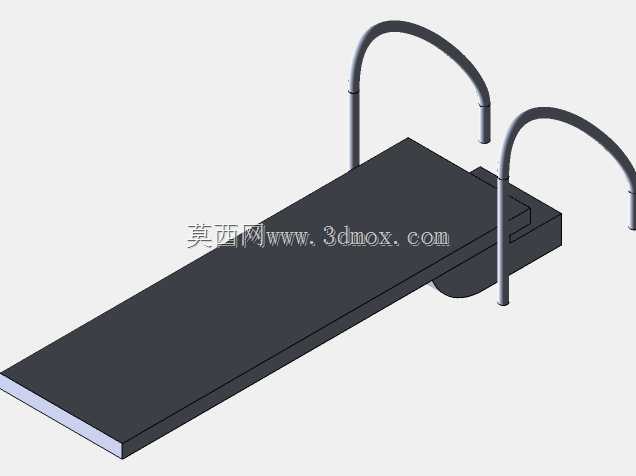

在功能分区的设计思路上，船体前段设置了开放式艏部甲板区域，甲板表面预留了防滑结构的安装位，可放置临时休闲物品，也可供乘员临时坐靠；中部为封闭驾驶与乘员舱段，舱体顶部做了圆弧过渡的流线型设计，既可以降低航行时的风阻，也能避免舱顶积水，舱内预留了驾驶台、乘员座椅的安装空间，驾驶位前方预留了操控仪表、舵机的安装边界，侧方预留了舷窗的安装槽位，兼顾舱内采光与航行视野；船体艉部设置了开放式艉甲板，预留了舷外机的安装挂架，同时配套设计了小型登船平台，方便乘员从码头或者水上登乘，也可临时放置水上活动相关装备。

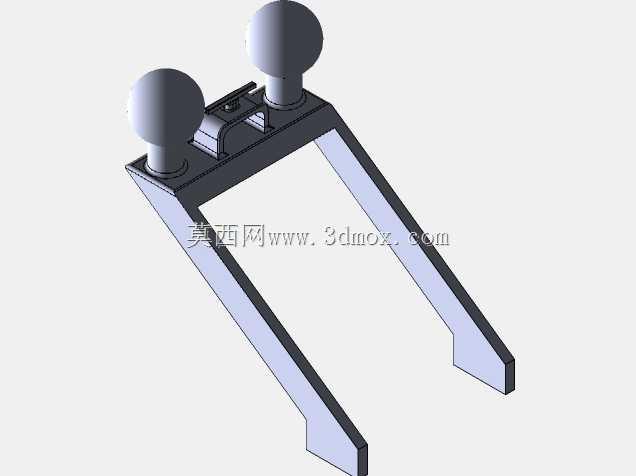

上层结构的设计上，舱体后部设置了倾斜式的雷达架结构，架体采用双支撑梁的构型，保证结构强度的同时降低自重，架体顶部预留了导航雷达、通讯天线、航行信号灯的安装位，安装位的尺寸边界适配常规小型船舶通用的航海电子设备，无需额外改装即可完成设备装配。船体底部的线型设计做了多级断阶的优化，在高速航行时能够带入空气形成气膜，降低船体与水面的接触面积，减少摩擦阻力，提升航行效率，同时船底两侧预留了舭龙骨的安装位置，可进一步提升航行时的横摇稳定性，降低乘员晕船的概率。

从安装边界与尺寸适配来看，船体整体的宽度控制在小型泊位的通用停靠尺寸范围内，可适配绝大多数内河游艇码头的常规泊位，无需对停靠设施进行特殊改造；船体内部的舱室空间预留了燃油箱、蓄电池组的安装舱位，舱位做了独立分隔设计，可避免油液泄漏影响其他舱室，同时预留了管线布设的走线槽，方便电气管路、燃油管路的规整布设，减少后期装配时的管线干涉问题。船体的外壳结构采用分块建模的设计思路，船壳板、甲板、上层建筑分别独立建模，预留了拼接的安装止口，既方便后期采用玻璃钢材质进行糊制加工，也便于后续对局部结构进行修改调整，适配不同的加工工艺需求。

在细节结构设计上，船体舷侧预留了系缆桩、舷侧扶手的安装孔位，孔位位置对应船体内部的加强筋结构，保证系泊时的结构强度，避免系缆拉力直接作用在船壳板上造成结构变形；船艏位置预留了锚链筒、锚机的安装空间，可适配小型霍尔锚的收纳与投放需求，满足近岸临时锚泊的使用要求。驾驶舱的前挡风玻璃采用大倾角的设计思路，既可以减少航行时的风阻，也能降低玻璃表面的雨水附着，配合预留的雨刮器安装位，保证雨天航行时的驾驶视野。船体内部的舱底预留了 bilge 泵的安装位与排水管路的走向空间，可及时排出舱内的积水，提升航行的安全性。

这款游艇的结构设计没有追求过度复杂的功能堆砌，而是围绕小型休闲游艇的核心使用场景，在保证结构强度、航行稳定性的前提下，尽可能提升空间利用率，同时所有的安装边界、预留接口都适配通用的船舶配套零部件，降低后期的装配与维护成本，适合作为小型休闲船舶的设计参考，也可用于船舶相关专业的教学演示、结构原理展示使用。
