双方法兰连接90度弯管接头结构

在工业流体输送系统的布局设计中，管路走向的变向连接是结构工程师经常需要处理的环节，尤其是在设备内部空间紧凑、管路需要直角转向且对连接密封性、安装便捷性有较高要求的场景下，带法兰的弯管接头是非常常用的连接件。这类弯管不同于焊接式弯头，两端自带的方形法兰结构能够直接与对应规格的设备接口、管路法兰完成对接，不需要现场做焊接处理，在设备组装、后期运维拆解的过程中优势十分明显，常见于液压泵站油路布局、工业冷却水循环管路、低压气动输送系统、小型化工流体输送管线等场景中。

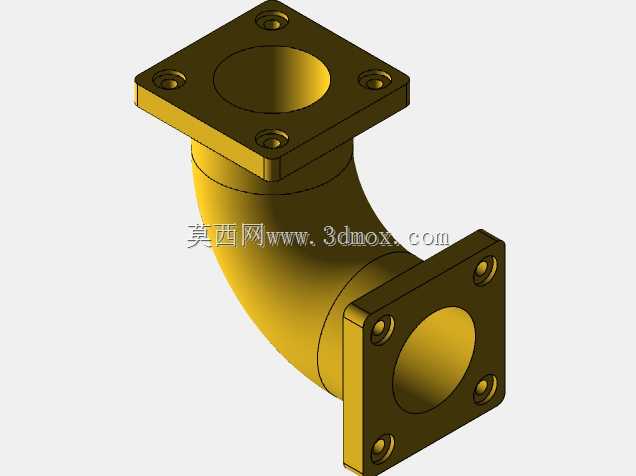

从结构设计逻辑来看，这款90度弯管的两端法兰采用对称式方形结构，每个法兰面均匀布置4个安装螺栓孔，孔位分布遵循同规格法兰的通用安装孔距标准，能够保证与市面上同通径的方形法兰接口实现无偏差适配。法兰与弯管主体的衔接位置做了圆弧过渡处理，避免直角连接处的应力集中问题——在管路承受内部流体压力、或者设备运行产生小幅振动的工况下，过渡圆弧能够分散应力载荷，降低连接位置开裂的风险。弯管的流道部分采用等通径圆弧弯曲设计，弯曲半径控制在合理区间，既不会因为弯曲半径过小导致流体转向时阻力激增、产生局部紊流，也不会因为弯曲半径过大占用过多安装空间，能够在实现90度转向的同时尽可能降低管路的压力损失。

从安装边界的角度考量，这款弯管的整体外轮廓尺寸经过优化，两端法兰的端面保持严格的垂直关系，安装时只需要保证两端对接的法兰面分别与对应接口贴合，穿入螺栓完成紧固即可，不需要额外调整弯管的角度，对安装人员的操作要求更低。法兰的密封面采用平面结构，适配常规的橡胶密封垫片或者金属缠绕垫片，在额定压力范围内能够保证可靠的密封效果，避免流体渗漏。弯管的管壁厚度根据常规工况下的承压需求设计，能够满足低压流体输送的强度要求，不需要额外做加强结构。

在实际选型应用中，工程师需要重点核对三个核心参数：一是弯管的通径尺寸，必须与对接管路的通径保持一致，避免通径突变造成的流阻变化；二是两端法兰的安装孔距、螺栓孔直径，要和对接接口的法兰参数完全匹配，否则会出现无法对位安装的问题；三是弯管的轴向安装尺寸，也就是两个法兰端面到弯管转角中心的距离，要提前核算安装空间，避免安装后与周边其他零部件产生干涉。不同于螺纹连接的弯头，法兰式连接的弯管能够承受更高的管路拉力，在管路存在小幅晃动、或者需要频繁拆装的场景下，连接可靠性更有保障，不会像螺纹连接那样因为多次拆装出现螺纹滑牙、密封失效的问题。

在建模实现层面，这类零件的建模逻辑相对清晰，首先通过旋转特征生成弯管的主体流道结构，之后分别在两个垂直的端面上生成方形法兰基体，拉伸切除出螺栓过孔，最后在法兰与弯管的衔接位置做圆角过渡处理即可。建模过程中需要注意保证两个法兰端面的垂直度公差，螺栓孔的位置度公差要控制在合理范围内，否则实际生产加工后会出现安装错位的问题。另外弯管内壁的圆弧面要保证光滑，避免出现建模台阶导致实际使用时积留流体杂质、或者产生额外的流阻。对于需要做有限元校核的场景，可以在建模完成后对弯管施加额定工作压力的载荷，校核管壁、法兰衔接位置的应力分布，确认结构强度满足工况要求，必要时可以调整管壁厚度或者过渡圆角的大小，优化结构的受力状态。
