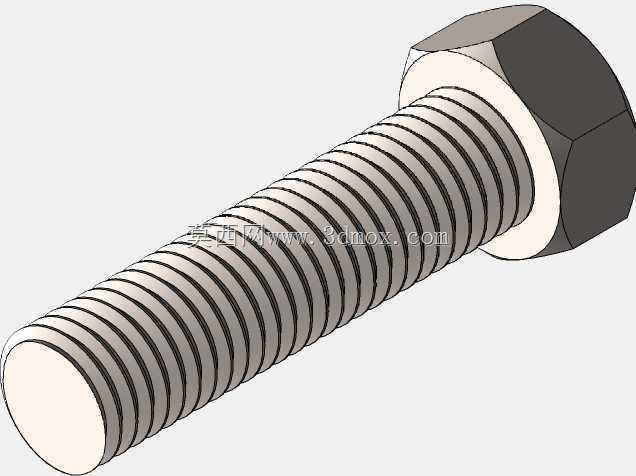

M6规格外六角全螺纹紧固螺栓

　　在电力变压器的柜体拼接、绕组压装结构、外接端子排固定等场景中，这类M6规格的外六角全螺纹螺栓是使用频次极高的基础紧固元件，日常做变压器结构装配时，几乎每个柜体连接节点、绝缘件固定位都会用到同规格紧固件，建模时需要兼顾实际安装的公差配合与装配干涉校验需求。从结构设计逻辑来看，这款螺栓采用标准外六角头部设计，头部对边尺寸符合普通外六角紧固件的通用公差要求，方便使用常规开口扳手、套筒扳手进行拧紧作业，头部厚度匹配M6规格的标准承压要求，拧紧时能够提供足够的承压面，避免压伤变压器柜体的喷塑层或者绝缘压板的接触面，不会因为局部压强过大导致绝缘件开裂、柜体涂层脱落引发锈蚀问题。杆部采用全螺纹结构设计，这种设计的优势在于适配不同厚度的被连接件，

　　不管是两层总厚度3mm的薄钢板拼接，还是总厚度12mm的绝缘压板加钢板的叠层固定，都可以通过搭配不同厚度的平垫、弹垫实现可靠锁紧，不需要提前测量光杆段长度是否匹配被连接件总厚，在电力设备现场抢修、批量装配时能够大幅减少紧固件的规格备货种类，降低现场物料管理的难度。螺纹部分采用标准公制粗牙设计，螺距匹配M6规格的通用粗牙参数，牙型角60度，螺纹公差带选用常用的中等公差等级，既能够保证和标准M6螺母、预制螺纹孔的旋合顺畅度，又不会因为间隙过大导致紧固后出现松动位移，在变压器运行产生的持续微振动环境下，搭配弹垫或者螺纹防松胶使用时，能够长期保持足够的锁紧力，避免因为螺栓松动导致柜体接缝变大、内部结构移位，影响设备的防护等级与运行稳定性。

　　建模过程中需要重点关注几个核心尺寸边界：首先是头部的六角外接圆直径，这个尺寸直接决定了装配时扳手空间的预留量，在做变压器柜体的安装孔位设计时，孔位周边需要预留足够的扳手操作空间，不能出现筋条、凸台挡住扳手作业路径的问题，否则现场装配时无法顺利拧紧；其次是螺纹大径、中径的尺寸精度，建模时如果螺纹大径做的偏大，实际装配时会出现无法旋入预制螺纹孔的问题，要是中径尺寸偏差过大，旋合后会出现旷量，影响紧固可靠性；另外螺栓末端的倒角设计也不能忽略，标准的45度导入倒角能够让螺栓快速对准安装孔与螺纹孔，提升装配效率，避免螺纹首牙对不准孔位导致牙型磕碰损坏。从实际使用场景拓展来看，这款螺栓除了用在电力变压器的结构装配上，在通用钣金机柜、小型自动化设备机架、家电产品外壳固定等场景也能通用，全螺纹的设计让它的适配性比半螺纹螺栓更广，不需要针对不同的叠层厚度单独备货不同长度规格的半螺纹产品，对于小批量设备组装、设备售后维修场景来说，这种通用规格的全螺纹外六角螺栓能够大幅降低物料管理成本，减少因为紧固件规格不匹配导致的装配停滞。做三维建模时，螺纹部分的建模如果是用于装配干涉校验，可以采用简化的装饰螺纹线设计，减少模型的面数提升大装配体的运行流畅度，如果是用于加工出图或者3D打印样件，则需要精准绘制螺旋扫描的实体牙型，保证牙型的尺寸精度符合加工要求，同时要注意头部与杆部的过渡圆角，这个圆角能够降低应力集中系数，在螺栓承受轴向拉力或者横向剪切力的时候，

　　避免头部与杆部连接位置因为应力集中出现断裂失效，尤其是在电力设备这种需要长期免维护运行的场景，紧固件的抗疲劳性能直接影响整台设备的运行可靠性，过渡位置的圆角设计不能省略，也不能随意缩小圆角半径，否则会大幅降低螺栓的抗疲劳断裂能力。另外在做装配仿真时，需要考虑螺栓拧紧后的伸长量，M6规格的螺栓在达到标准拧紧力矩时，会产生微小的弹性伸长，这个伸长量产生的预紧力是保证紧固可靠性的核心，建模时如果要做有限元受力分析，需要给螺栓施加对应的预紧力载荷，模拟实际拧紧后的受力状态，校验被连接件的受压变形量是否在允许范围内，比如固定变压器绝缘压板时，如果螺栓预紧力过大，会把绝缘压板压裂，预紧力过小则会导致压板松动，绕组固定不牢产生运行噪音，所以螺栓的规格选型、预紧力匹配都是结构设计中需要重点核算的内容，而精准的三维模型就是做这些核算、校验的基础载体。
