扑翼式水翼涡轮能量收集装置结构设计

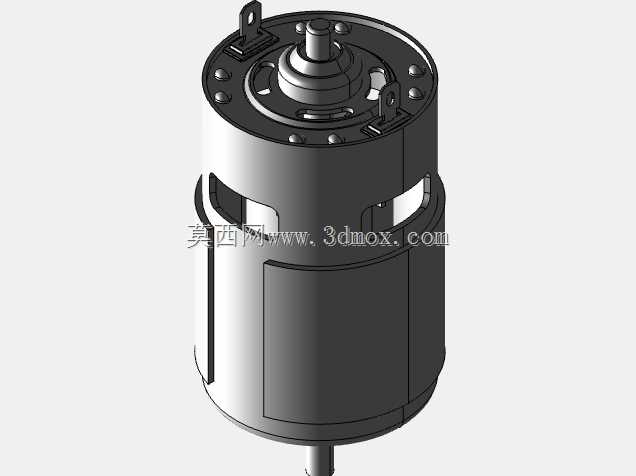

在分布式清洁能源开发场景中，低流速流体的能量捕获一直是行业内的难点，常规旋转式涡轮在低流速工况下启动扭矩不足、能量转换效率偏低，难以适配浅海流域、明渠径流、低速风道这类场景的能量收集需求，扑翼式水翼涡轮正是针对这类工况开发的流体能量捕获设备。该装置核心功能是通过翼片在流体作用下的周期性振荡运动，将流体的动能转化为主轴的旋转机械能，可直接连接小型发电模块为离岸监测设备、低功耗传感节点、小型水文观测装置供电，也可作为微电网的分布式补能单元，适配流速0.5-2m/s的水流或低速气流场景，无需高水头或高风速条件即可启动运行。

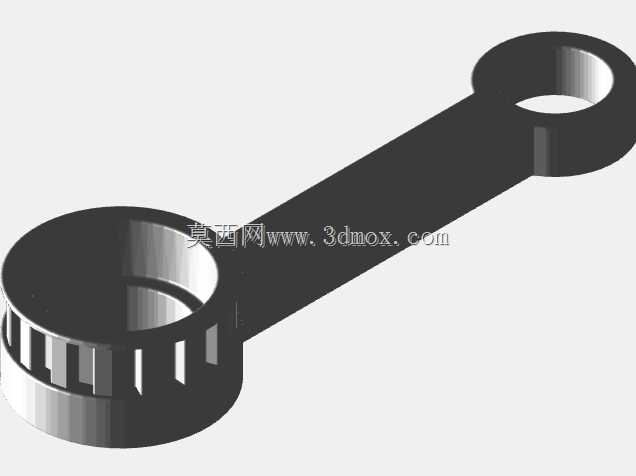

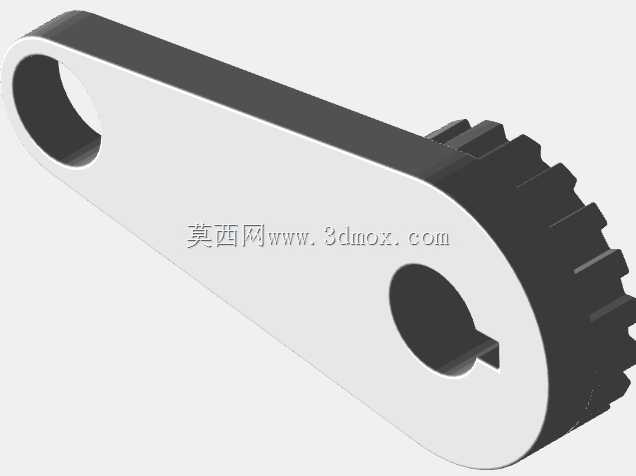

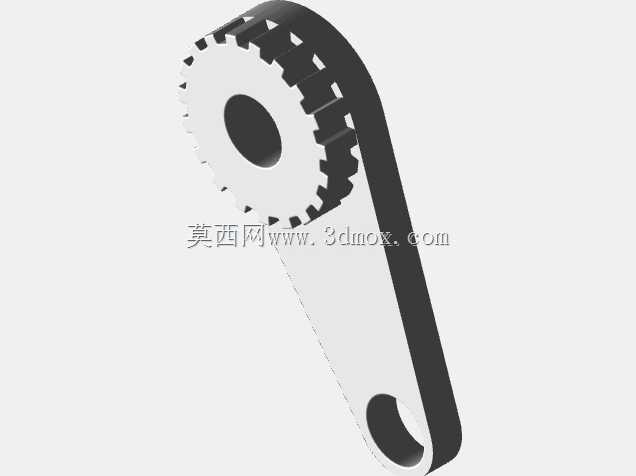

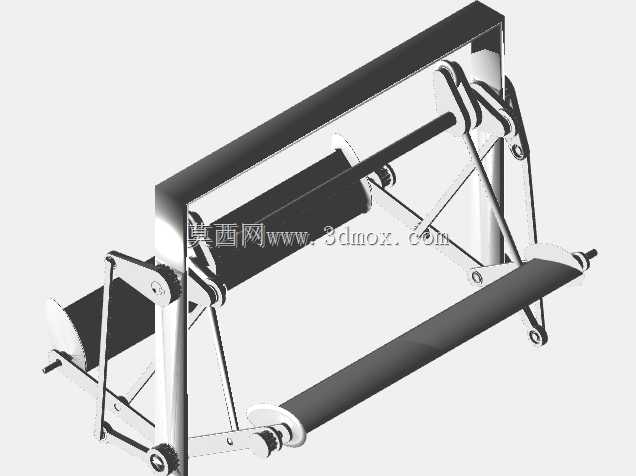

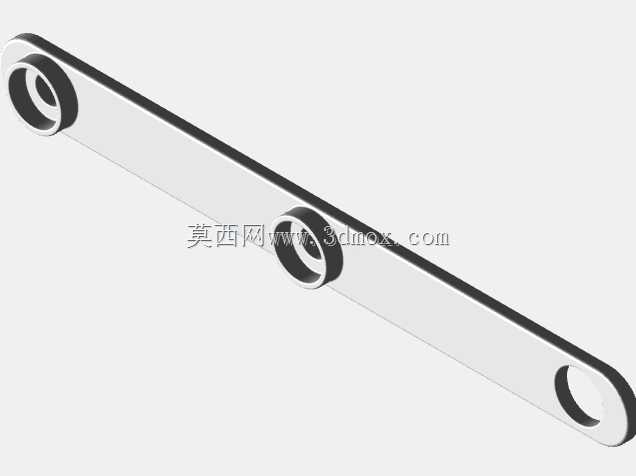

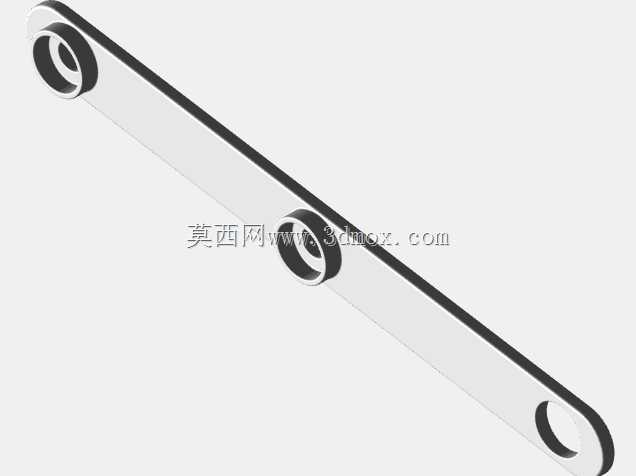

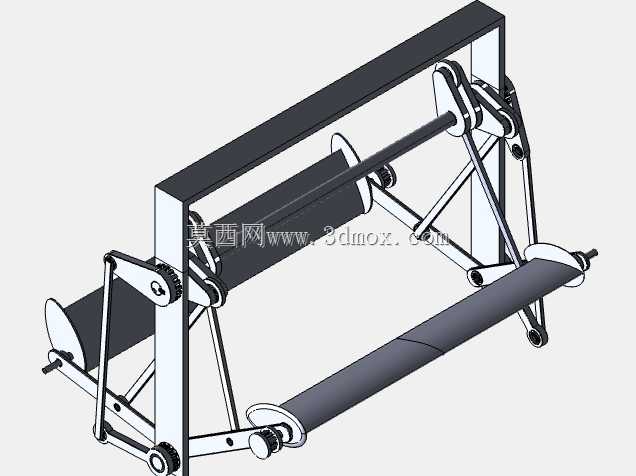

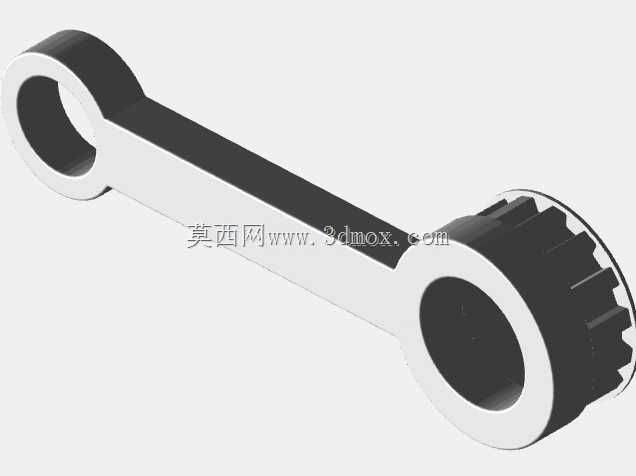

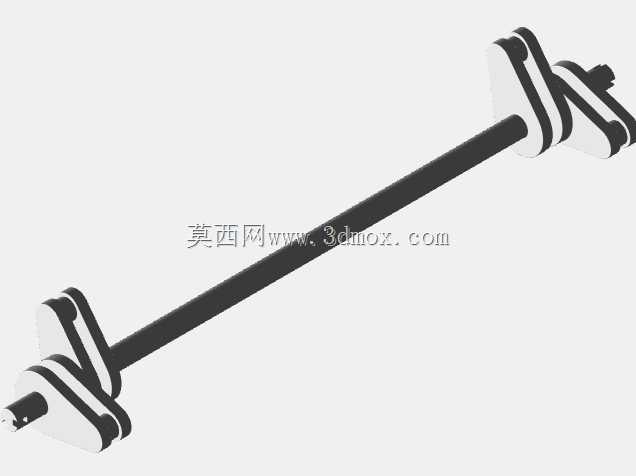

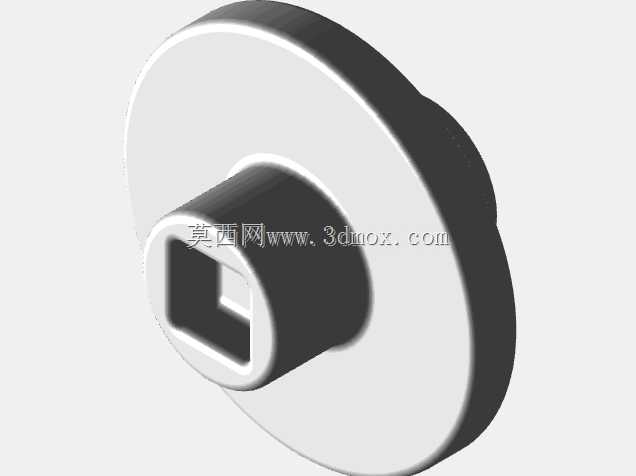

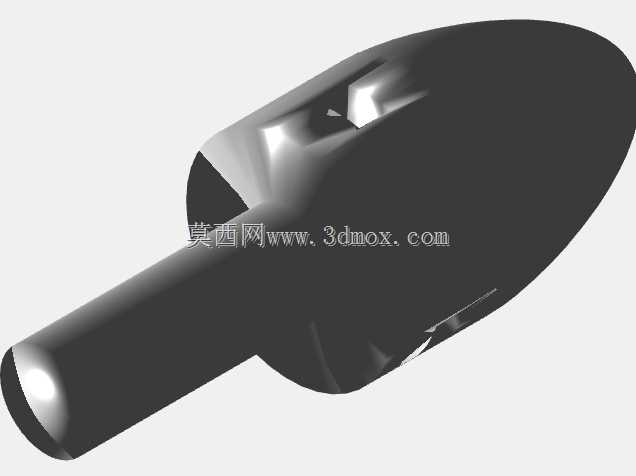

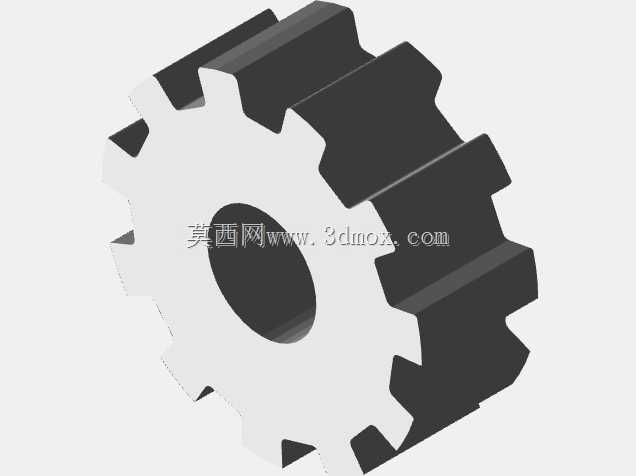

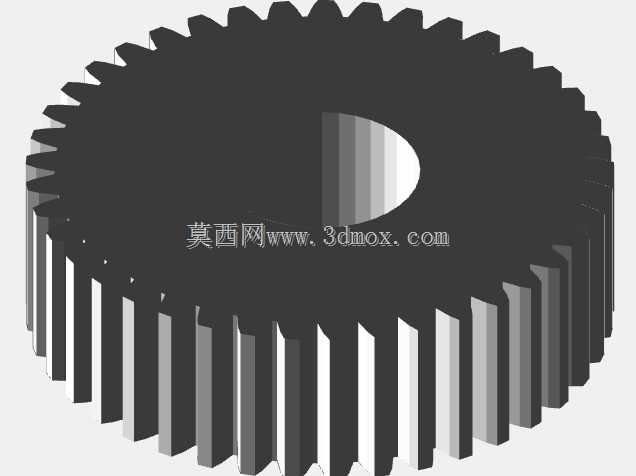

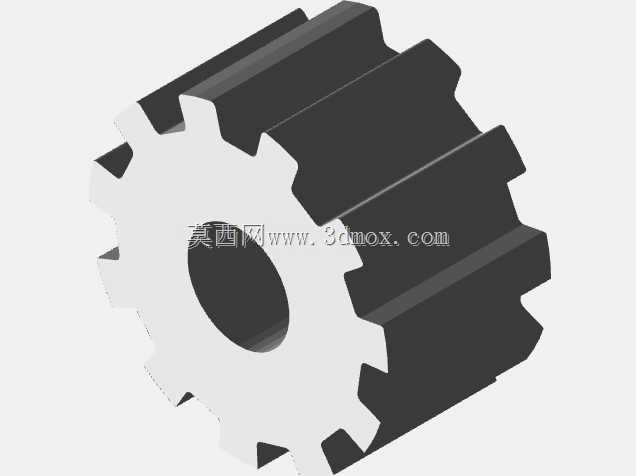

从结构设计逻辑来看，整套装置采用对称式双列翼片布局，主体支撑框架为矩形型材拼接结构，两侧立板作为所有运动部件的安装基准，安装时可通过框架上预留的螺栓孔直接固定在导流基座或预埋支架上，整体安装边界宽度适配常规1.2-1.8m宽度的导流槽，纵向安装深度可根据实际水深调整翼片浸没深度，无需对现有流道进行大规模改造。核心运动单元包含多组平行布置的连杆、枢轴与支撑铰点，翼片通过摇臂与主轴上的偏心轮组连接，当流体冲刷翼片表面时，翼片在升力作用下绕枢轴做周期性俯仰振荡，同时通过连杆约束带动主轴做连续旋转运动，整套连杆机构的几何约束经过反复迭代校核，确保翼片在整个运动周期内的攻角变化始终处于高效升力区间，避免翼片失速导致的能量损失。

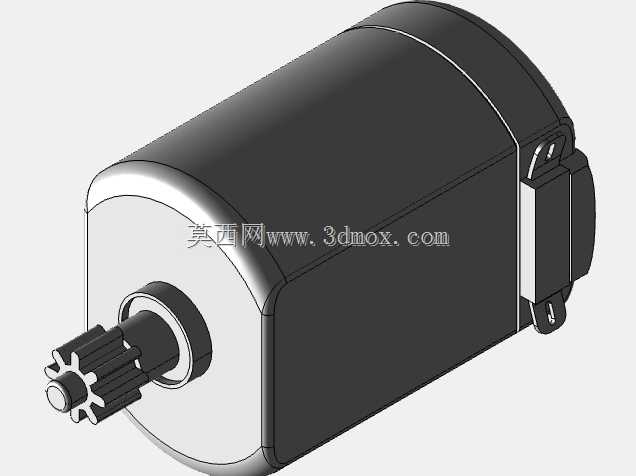

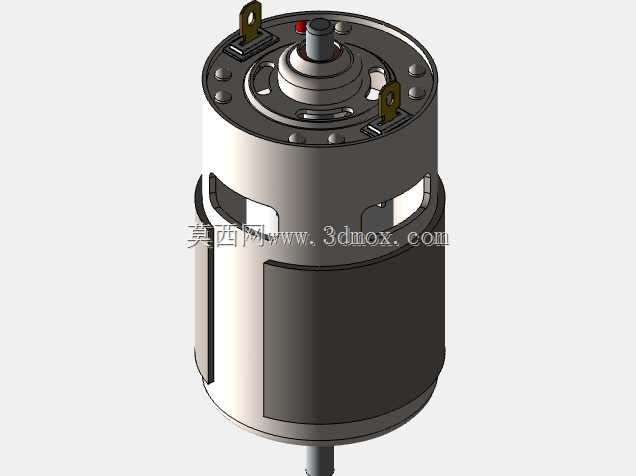

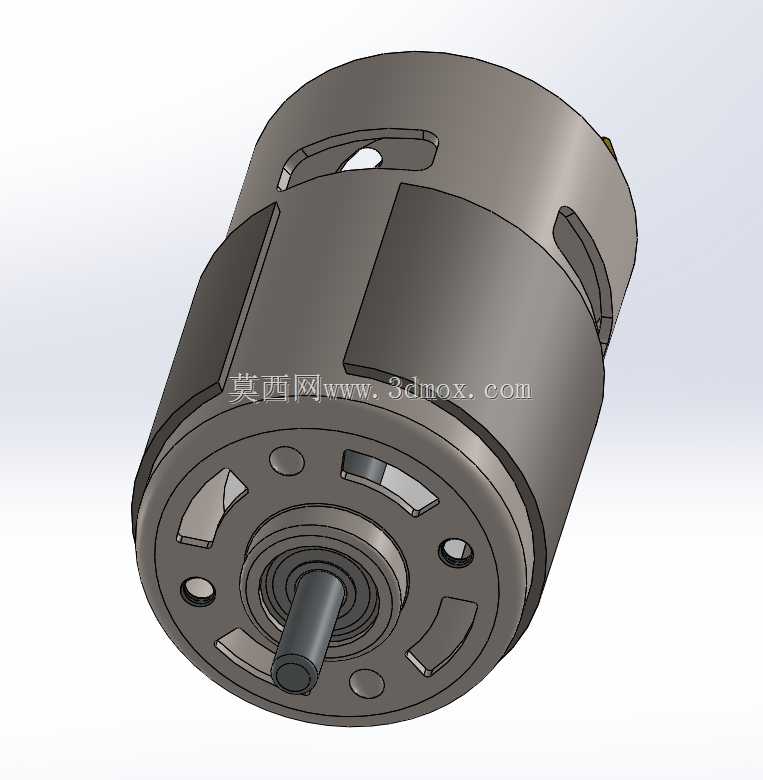

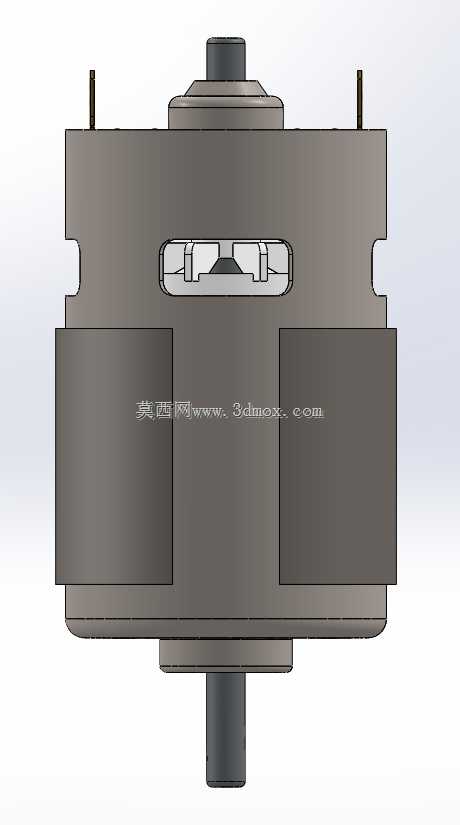

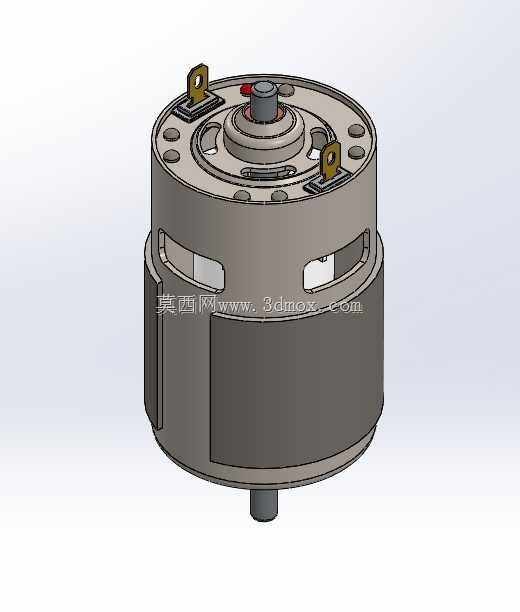

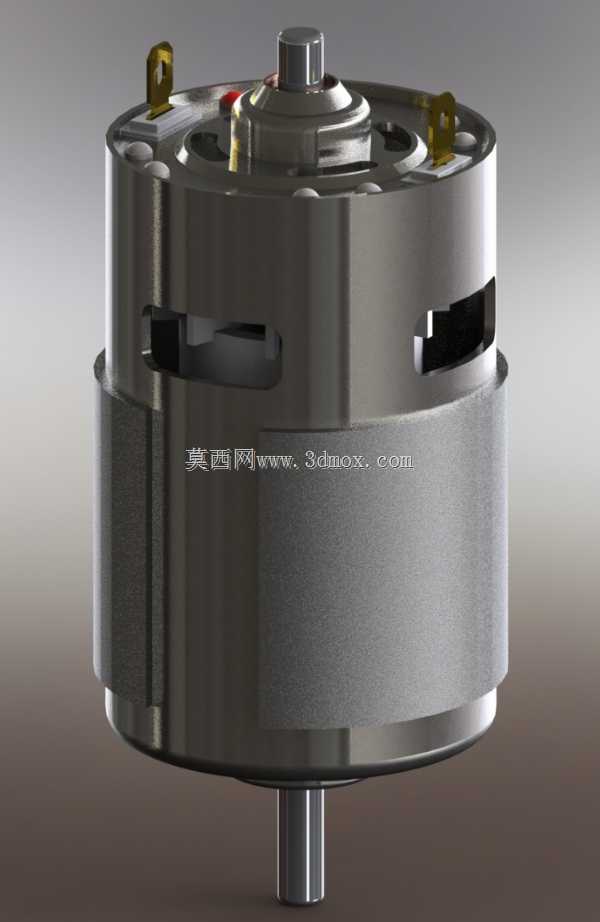

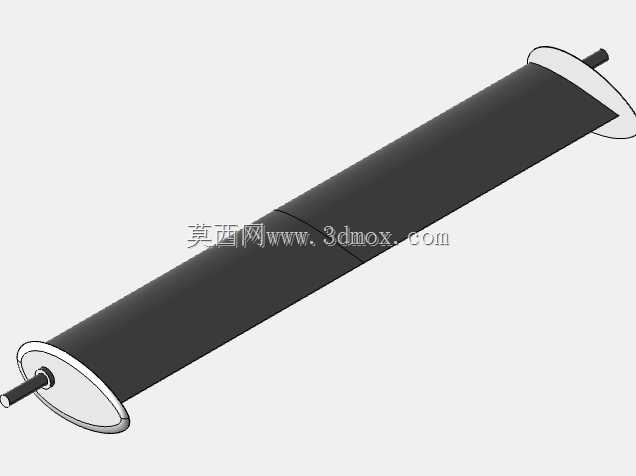

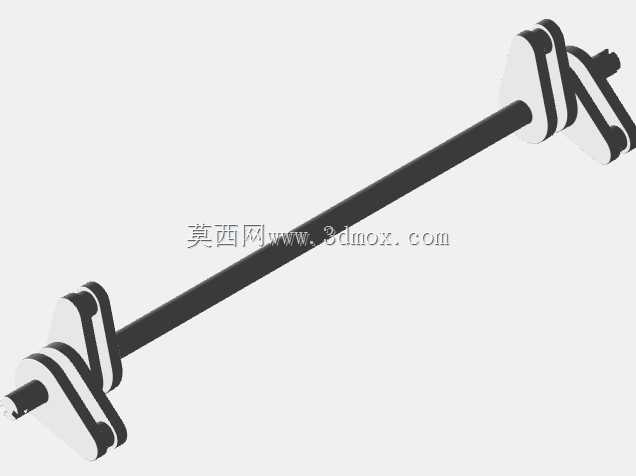

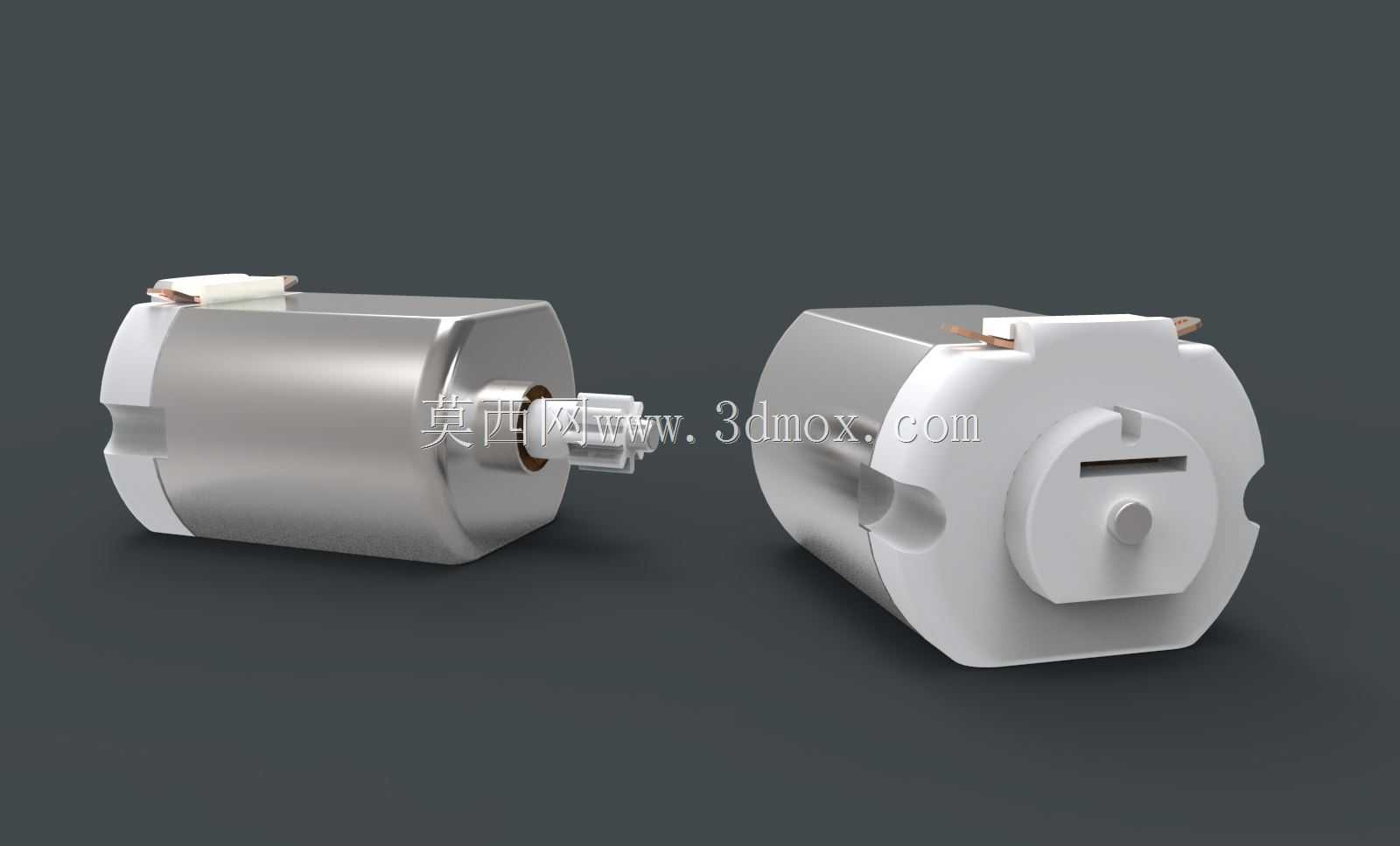

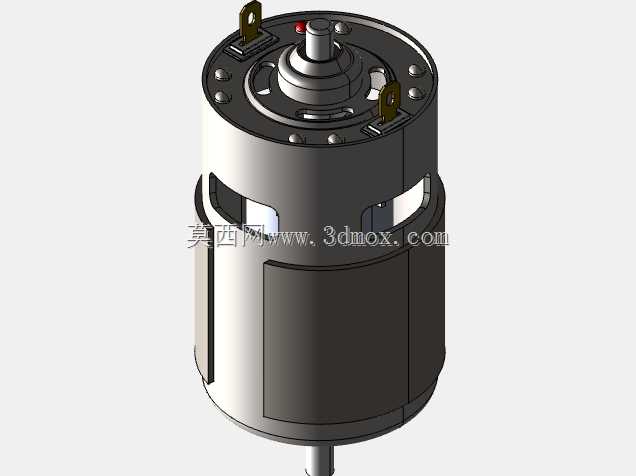

设计过程中针对运动干涉问题做了专项优化，所有铰接点均采用自润滑衬套配合，减少长期水下运行的磨损风险，支撑结构的斜向加强筋布置在翼片运动轨迹的外侧，既保证框架整体的抗扭刚度，又不会对翼片周围的流场造成额外干扰。翼片采用对称翼型截面，展长与弦长的比例经过运动学仿真验证，在保证振荡幅度的前提下尽可能降低结构自重，减少运动过程中的惯性损耗。主轴两端采用防水轴承座支撑，输出端可直接连接联轴器与发电模块对接，无需额外加装变速换向机构，整套装置的运动部件全部暴露在流场中，不存在封闭流道的堵塞风险，即使流场中携带少量泥沙、漂浮杂质也能正常运行，后期维护仅需定期检查铰接点的磨损情况即可。

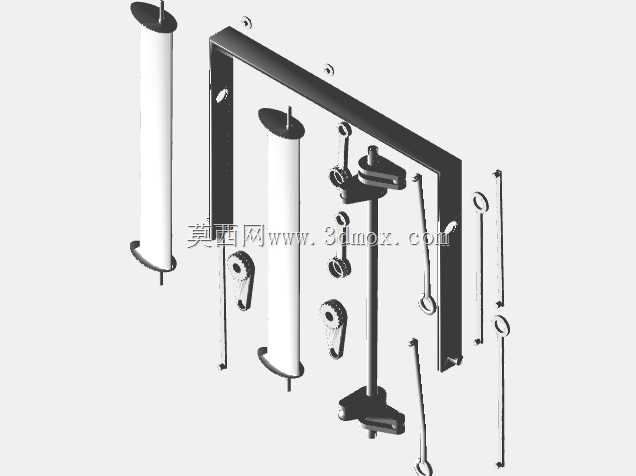

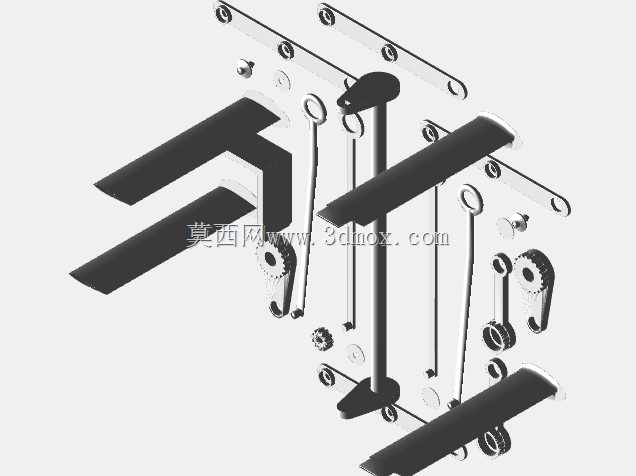

在结构稳定性设计上，整套装置采用左右完全对称的结构布局，运行过程中两侧翼片的振荡载荷相互抵消，大幅降低了支撑基座的抗振要求，即使在流速波动较大的工况下也不会产生额外的偏载力矩。技术图纸绘制阶段同步完成了爆炸图与装配工艺文件的输出，明确了每个铰接点的装配公差与配合要求，生产加工时可直接按照图纸要求完成零件加工与装配，无需二次进行运动适配调试。针对实际运行中的载荷分布，对框架的受力薄弱点做了局部加厚处理，通过运动仿真可视化了翼片整个振荡周期的姿态变化，核算了不同流速下传递到主轴的输出扭矩，确保装置在额定流速下的输出功率满足设计预期，同时不会出现结构过载的情况。

不同于常规旋转涡轮的高速旋转特性，该扑翼式涡轮的运动频率更低，对水生生物的影响更小，适合在生态敏感的流域部署，同时低速运动特性也降低了部件的疲劳损耗，整体设计寿命更长。整套结构将三维建模、装配约束、运动仿真的全流程设计方法结合，从实际工况需求出发完成结构选型与参数匹配，解决了低流速流体能量难以高效捕获的问题，为非常规流场下的能量收集设备开发提供了可参考的结构方案。
