18英寸三叶不锈钢船用螺旋桨结构

在中小型内河作业艇、近海休闲渔船以及配套舷外机动力的小型船舶推进系统选型中，螺旋桨作为直接将发动机轴功率转化为船体推进力的核心部件，其叶型设计、安装匹配度直接决定了整船的航行效率、抗冲击性能与日常维护成本。这款直径18英寸的三叶螺旋桨，适配15齿花键轴的安装接口，采用不锈钢作为桨叶主体基材，配套现代压制橡胶衬套作为轮毂与传动轴之间的缓冲衔接结构，是针对中小马力舷外机使用场景优化的推进部件。

从实际使用场景来看，这类尺寸的螺旋桨多配套30-60马力区间的舷外机，应用在长度5-7米的小型作业船、钓鱼艇或者交通艇上，这类船舶的航行水域往往存在漂浮杂物、浅滩触碰的风险，传统一体铸铝螺旋桨在碰到硬质障碍物时很容易出现桨叶卷边、断裂，甚至冲击力直接传导至发动机输出轴造成齿轮箱损伤，而不锈钢材质的桨叶本身抗形变、抗磨损能力远优于铸铝材质，搭配轮毂位置的橡胶衬套，当桨叶瞬间碰到硬物产生冲击载荷时，橡胶衬套可以通过自身的微量形变吸收大部分冲击能量，避免刚性冲击直接传递到动力输出端，保护发动机齿轮组不受损伤。同时橡胶衬套属于可更换的易损结构，当衬套出现老化打滑或者冲击损伤后，不需要整体更换螺旋桨，只需要压出旧衬套压入新衬套即可完成维修，大幅降低了船舶运营过程中的配件更换成本。

从结构设计逻辑来看，三叶布局的选择是在推进效率与航行平稳性之间做的平衡取舍：相比两叶螺旋桨，三叶桨在相同转速下的盘面比更大，水流激励的振动幅度更小，船体航行时的尾部震动感更弱，乘员舒适性更好；相比四叶及以上的多叶螺旋桨，三叶桨的转动惯量更小，发动机加速响应更快，在中小马力动力配置下不会因为桨叶阻力过大造成动力损耗，更适合小型船舶常用的中高速航行工况。模型中还原的螺旋桨螺距区间在12-13英寸，这个螺距参数匹配对应的马力区间，可以让发动机在额定转速区间内达到最佳的推进效率，既不会因为螺距过大造成发动机负载过高、转速上不去出现积碳，也不会因为螺距过小导致发动机转速过高、燃油经济性下降。设计过程中针对桨叶的后掠角做了优化，桨叶随边的后掠角度可以让水流更顺畅地流过叶表，减少叶梢涡流的产生，降低螺旋桨运转时的空泡噪声，同时倾斜的叶型在碰到浅滩泥沙或者漂浮杂物时，更容易滑开障碍物，减少桨叶被杂物缠绕或者卡滞的概率。

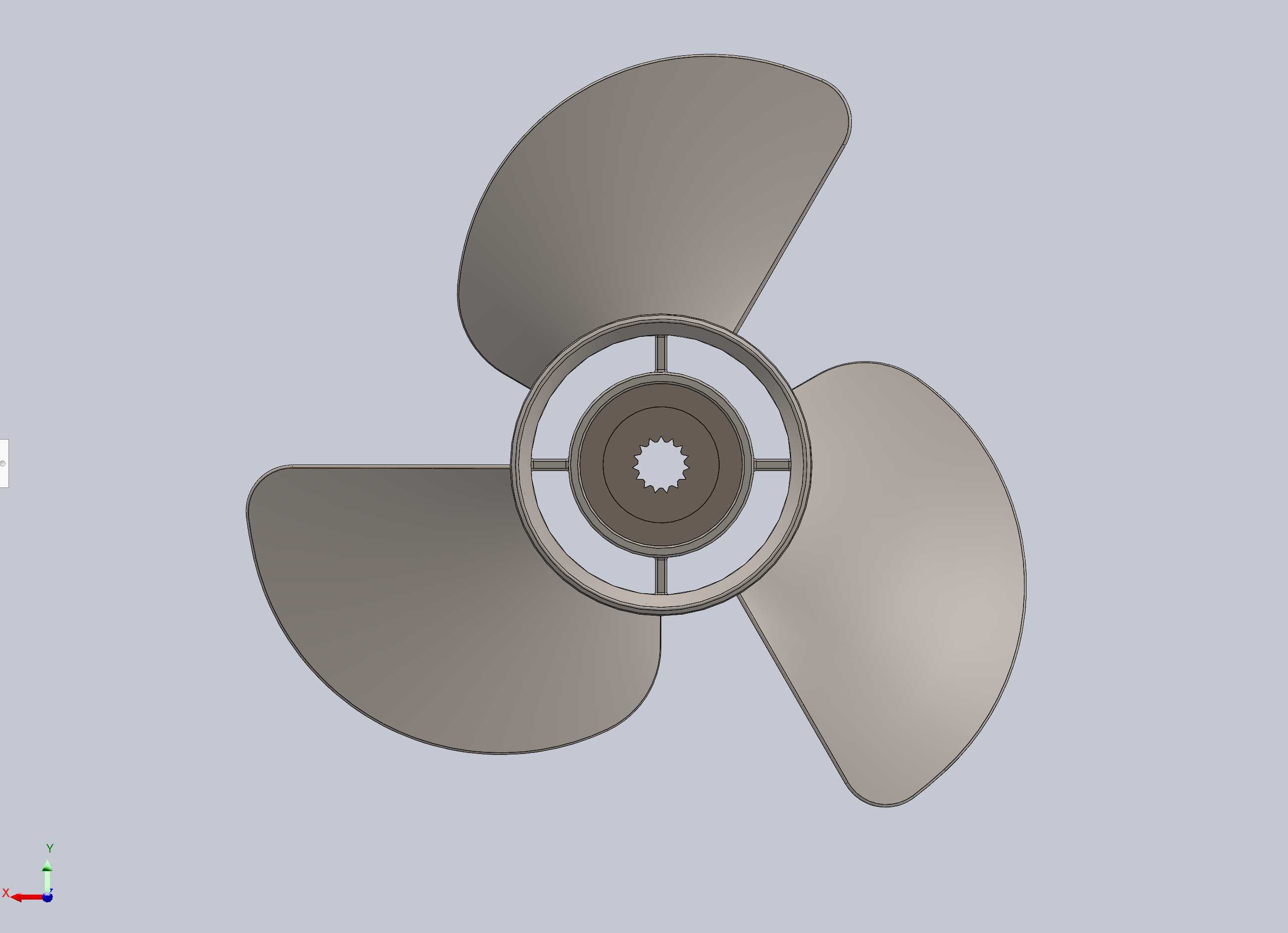

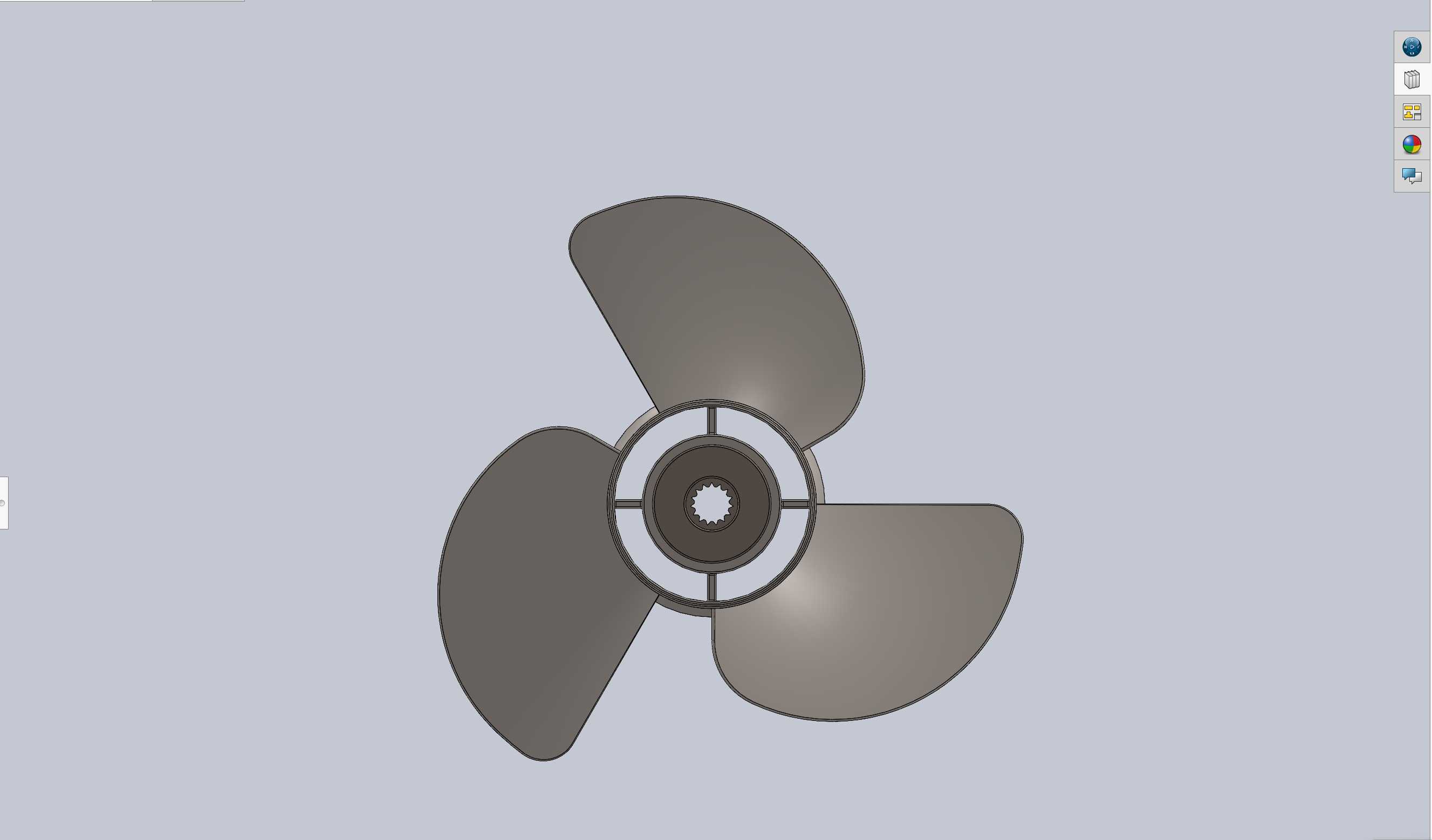

从安装边界与尺寸适配角度，这款螺旋桨的轮毂内花键为15齿结构，安装时需要与对应齿型的发动机输出轴完全匹配，花键的配合公差控制在过渡配合区间，既保证扭矩传递过程中不会出现松旷打滑，也方便维修时的拆卸操作。桨叶的最大回转直径为18英寸，安装时需要保证桨叶与船体尾板、舵叶之间留有足够的安全间隙，一般要求叶梢与船体结构的最小间隙不小于20毫米，避免航行过程中桨叶形变或者船体震动时出现碰撞干涉。轮毂前端的导流帽安装位做了台阶定位结构，可以保证导流帽安装后与轮毂同轴度一致，减少航行时的水流阻力。桨叶的叶面型线完全按照螺旋线展开规律构建，从叶根到叶梢的弦长、厚度做了渐变处理，叶根位置厚度更大，保证足够的结构强度承受扭矩载荷，叶梢位置厚度逐渐减薄，降低叶梢位置的涡流损失，每个叶片的型线精度、重量偏差都控制在极小的范围内，保证螺旋桨高速旋转时的动平衡性能，避免因为动平衡量超标造成的轴系震动、轴承异常磨损问题。

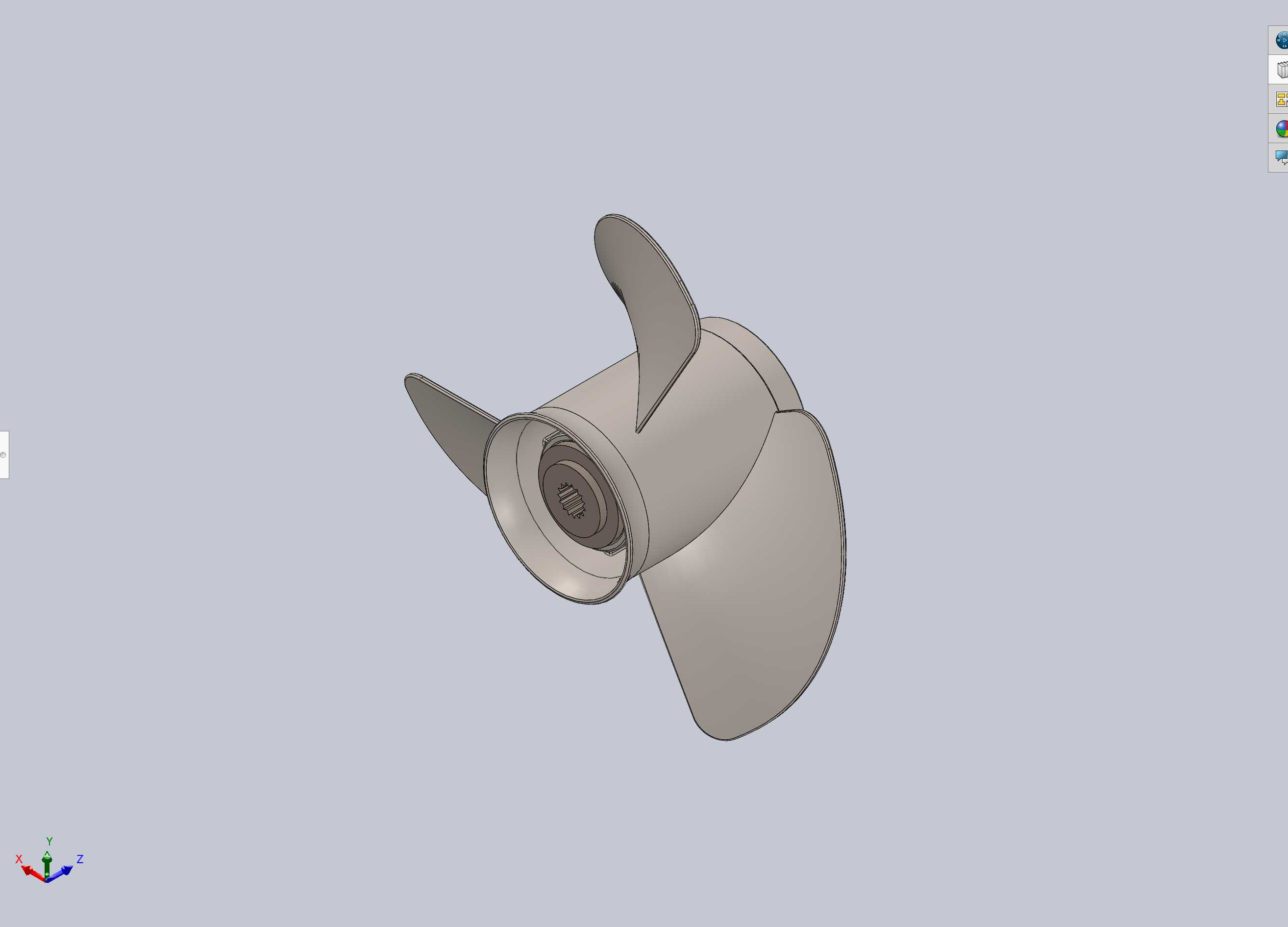

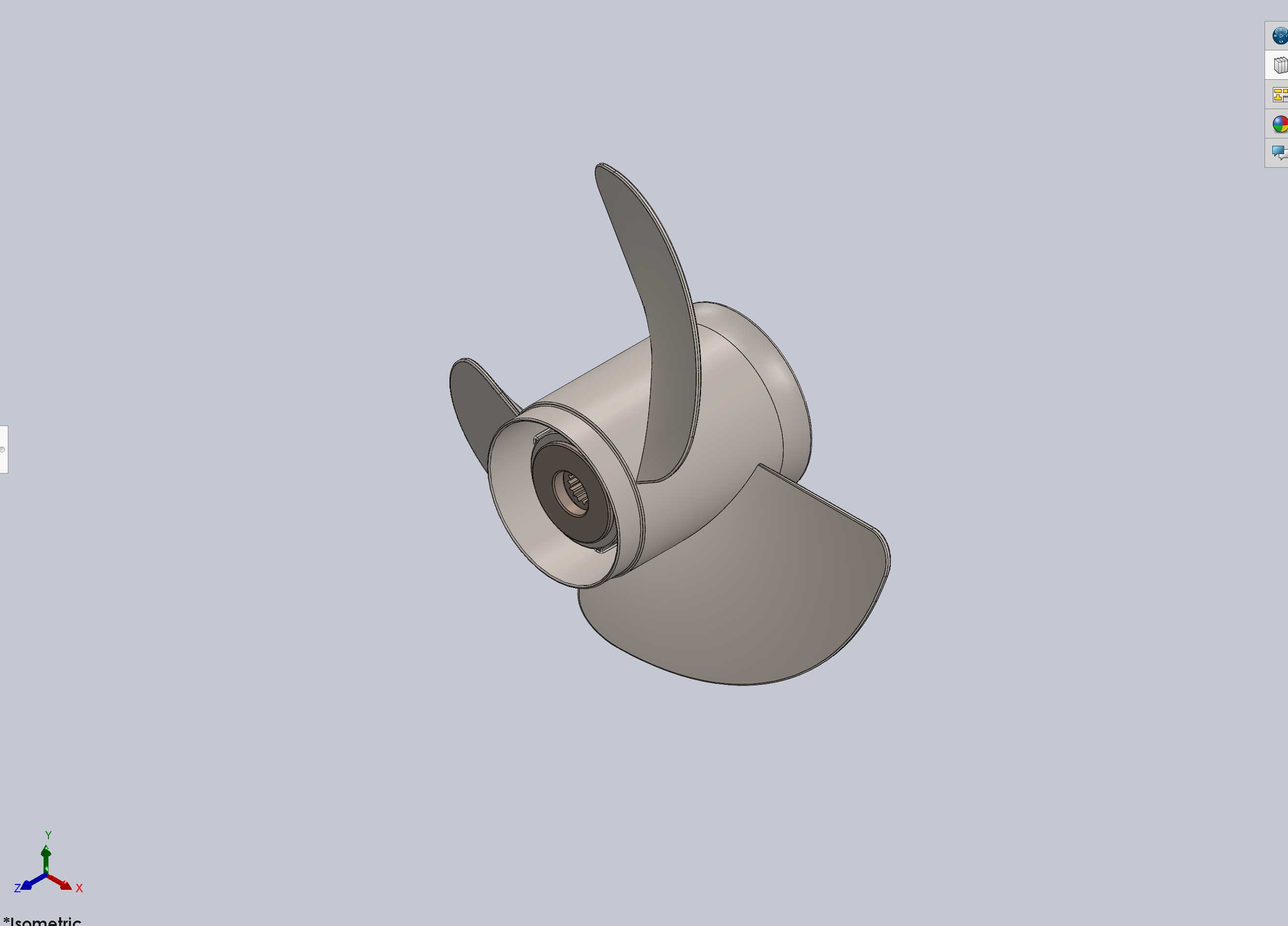

在三维建模过程中，这类螺旋桨的构建重点在于桨叶曲面的精准度，需要先根据螺距参数生成螺旋引导线，再结合不同半径位置的翼型截面，通过放样、曲面缝合构建出完整的桨叶实体，之后对叶根与轮毂的衔接位置做圆角过渡处理，减少应力集中的问题。橡胶衬套的位置在轮毂内部，建模时需要预留出衬套的压装间隙，同时考虑花键齿的配合公差，保证虚拟装配过程中不会出现干涉问题。这类模型可以直接用于船舶推进系统的装配干涉检查、螺旋桨与动力系统的匹配仿真，也可以作为维修配件加工的参考依据，帮助从业者快速理解小型船用螺旋桨的结构逻辑与设计要点。
