基于曲面建模的仿真小丑鱼造型结构

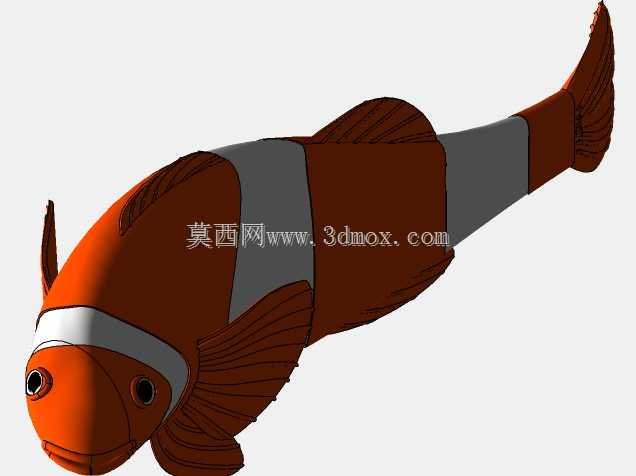

本次完成的小丑鱼仿生造型，核心是围绕曲面建模技巧的落地验证，整个造型的曲面拆分逻辑完全参照真实小丑鱼的生物躯体轮廓推进，没有采用常规的规则几何体拼接方式，所有曲面过渡都做了G2连续处理，避免出现生硬的棱线分界。从实际应用场景来看，这类仿生曲面造型可直接用于水族景观配套的装饰构件制作，也可作为文创摆件的结构原型，适配3D打印、小批量注塑翻模等多种加工工艺，在海洋主题展陈、科普教具制作领域也有对应的使用需求。

设计过程中首先对小丑鱼的躯体比例做了拆解，整体躯体长度方向的曲面曲率从头部到尾部做了渐变收窄，头部区域的曲面弧度更饱满，对应真实鱼类的头部轮廓，鱼鳍部分单独做了薄壳结构处理，边缘厚度控制在1.2mm，既保证造型的还原度，也能满足后续加工时的结构强度要求，不会因为壁厚过薄出现打印或者脱模时的破损。躯体表面的分色区域没有做额外的凸起结构，而是通过曲面分割线预留出分色边界，方便后续做表面涂装或者多材质拼接处理，鱼眼位置做了内凹的定位槽，可以直接嵌入标准尺寸的亚克力装饰眼珠，不需要额外做粘接定位的辅助结构。

安装边界方面，整个造型的底部预留了直径6mm的标准安装孔位，可以直接搭配通用的水族造景固定底座，也可以适配常规的文创摆件金属支架，安装孔的深度控制在8mm，孔位周边做了1mm的壁厚加强，避免反复拆装时出现孔位开裂的问题。整个造型的外轮廓没有尖锐的凸起结构，所有边角都做了R0.5mm的圆角过渡，既符合仿生造型的柔和质感，也能避免使用过程中出现剐蹭划伤的问题。

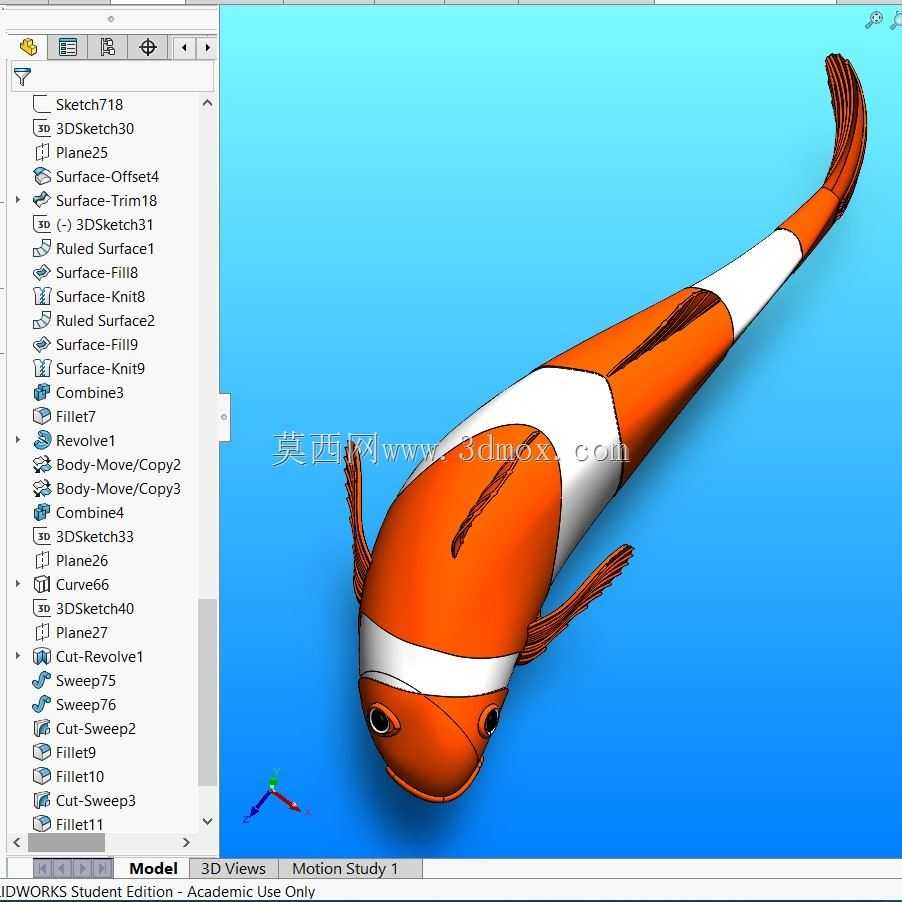

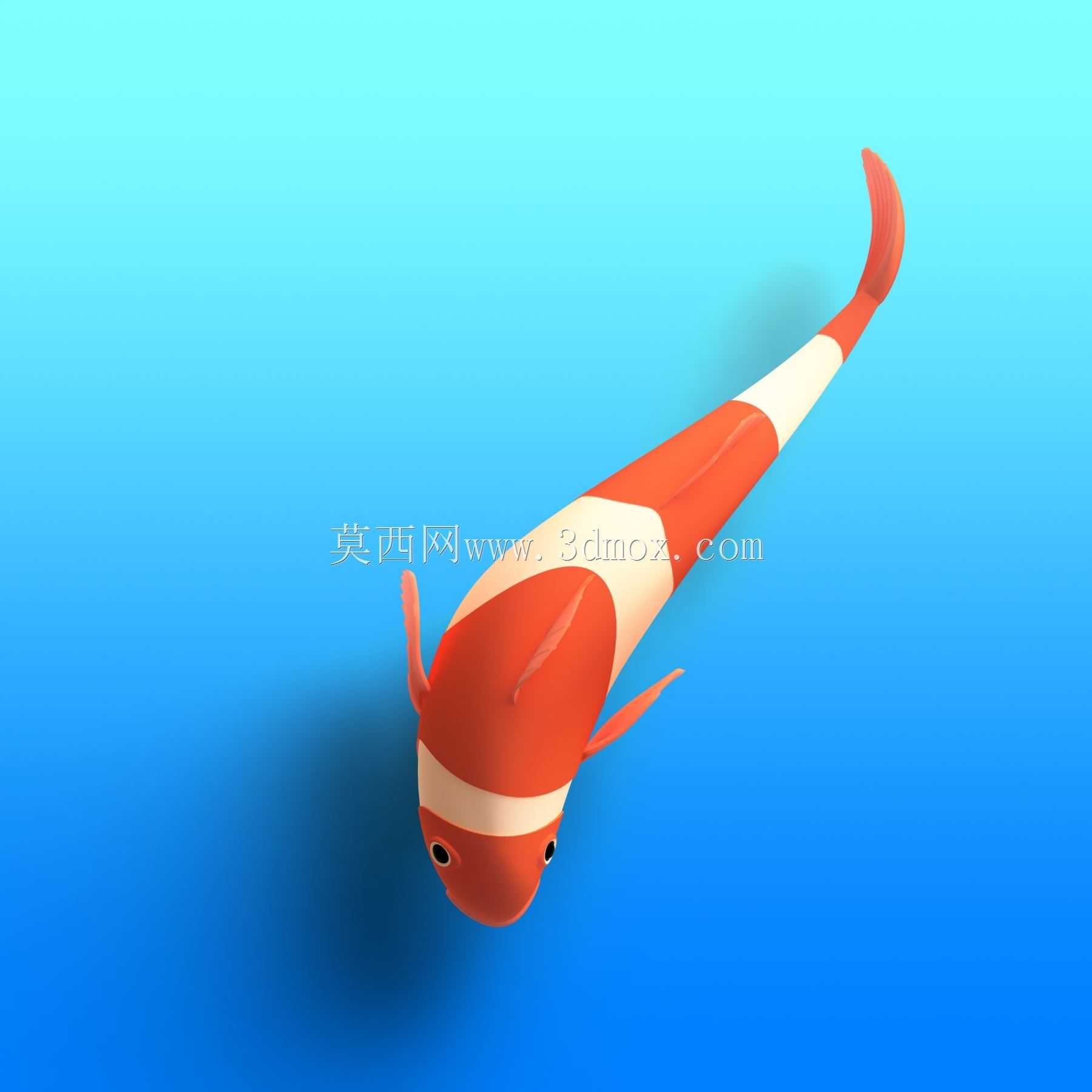

从建模逻辑来看，整个躯体的主曲面采用放样生成，先绘制了7个不同位置的躯体截面轮廓，每个截面的控制点都做了对齐处理，保证放样生成的曲面不会出现扭曲褶皱，鱼鳍部分的曲面采用边界混合方式生成，和躯体主曲面的衔接处做了曲面合并和相切处理，过渡区域的曲率变化控制在0.2以内，肉眼观察不到明显的拼接痕迹。鱼尾部分的曲面做了轻微的摆动角度处理，没有做成完全平直的状态，更贴近真实鱼类游动时的自然姿态，同时也没有增加额外的支撑需求，3D打印时可以直接放置不需要额外添加支撑结构，减少后续的后处理工作量。

功能特性上，整个造型为空心薄壳结构，整体壁厚均匀控制在2mm，既可以减少材料消耗，也能保证整体的结构强度，日常摆放或者作为展陈道具使用时，不会因为轻微的碰撞出现碎裂。躯体内部没有做多余的加强筋结构，依靠均匀的曲面弧面实现结构自支撑，经过受力模拟验证，在承受50N的正面压力时，曲面变形量小于0.3mm，完全满足日常使用的强度要求。如果需要作为浮水装饰使用，只需要在底部安装孔处做密封处理，空心结构可以提供足够的浮力，能够稳定漂浮在水面上，适配水族箱的水面造景需求。

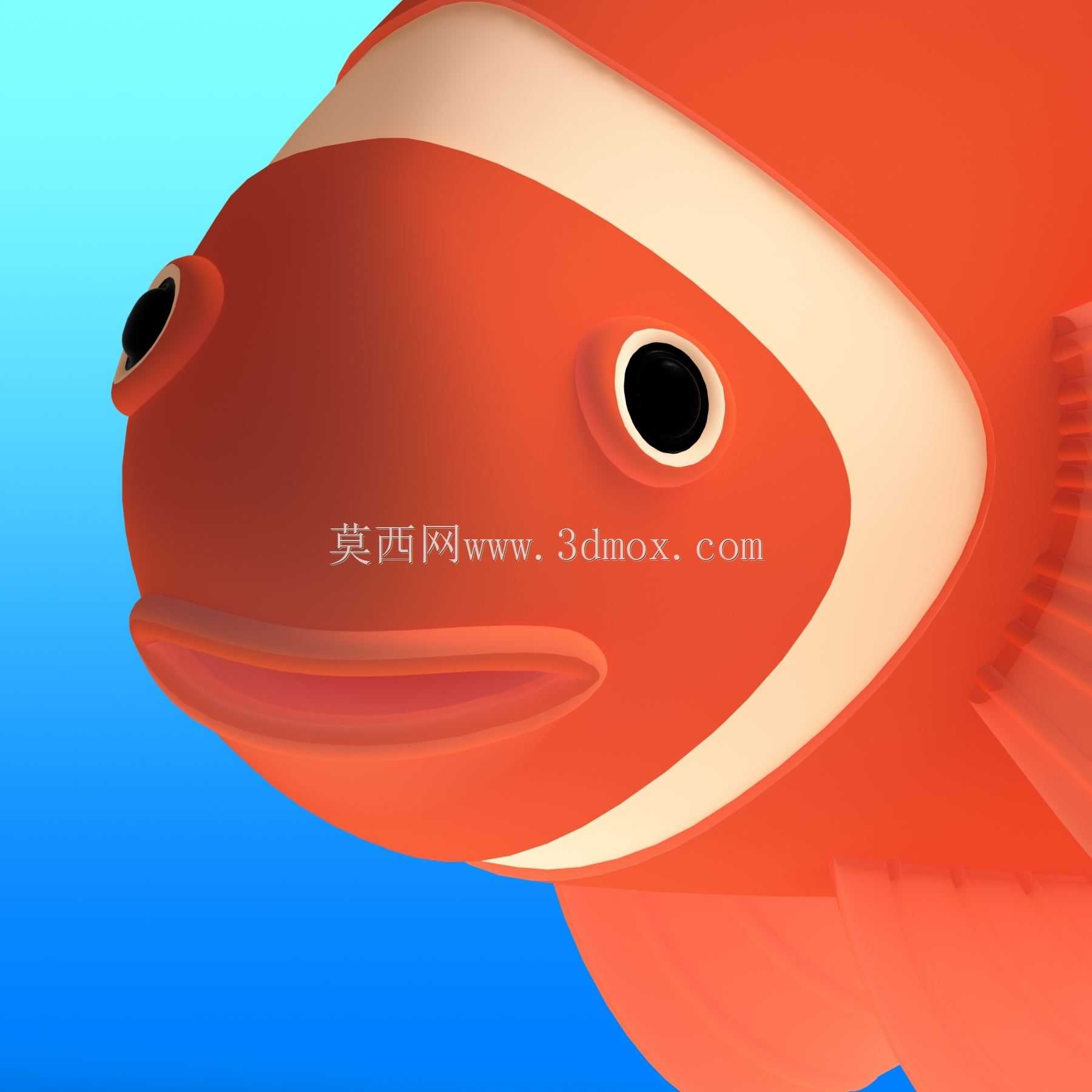

在曲面细节处理上，鱼身表面的纹理没有做凹凸建模，而是预留了足够的平整曲面区域，方便后续通过水转印或者贴纸的方式还原小丑鱼的体表纹路，避免因为建模纹理过细导致加工时出现细节丢失的问题。鱼嘴位置做了微张的造型处理，曲面过渡自然，没有出现尖角或者破面，所有曲面在导出通用格式时都做了重合面和破面的检查修复，能够直接导入各类加工编程软件使用，不需要额外做几何修复工作。
