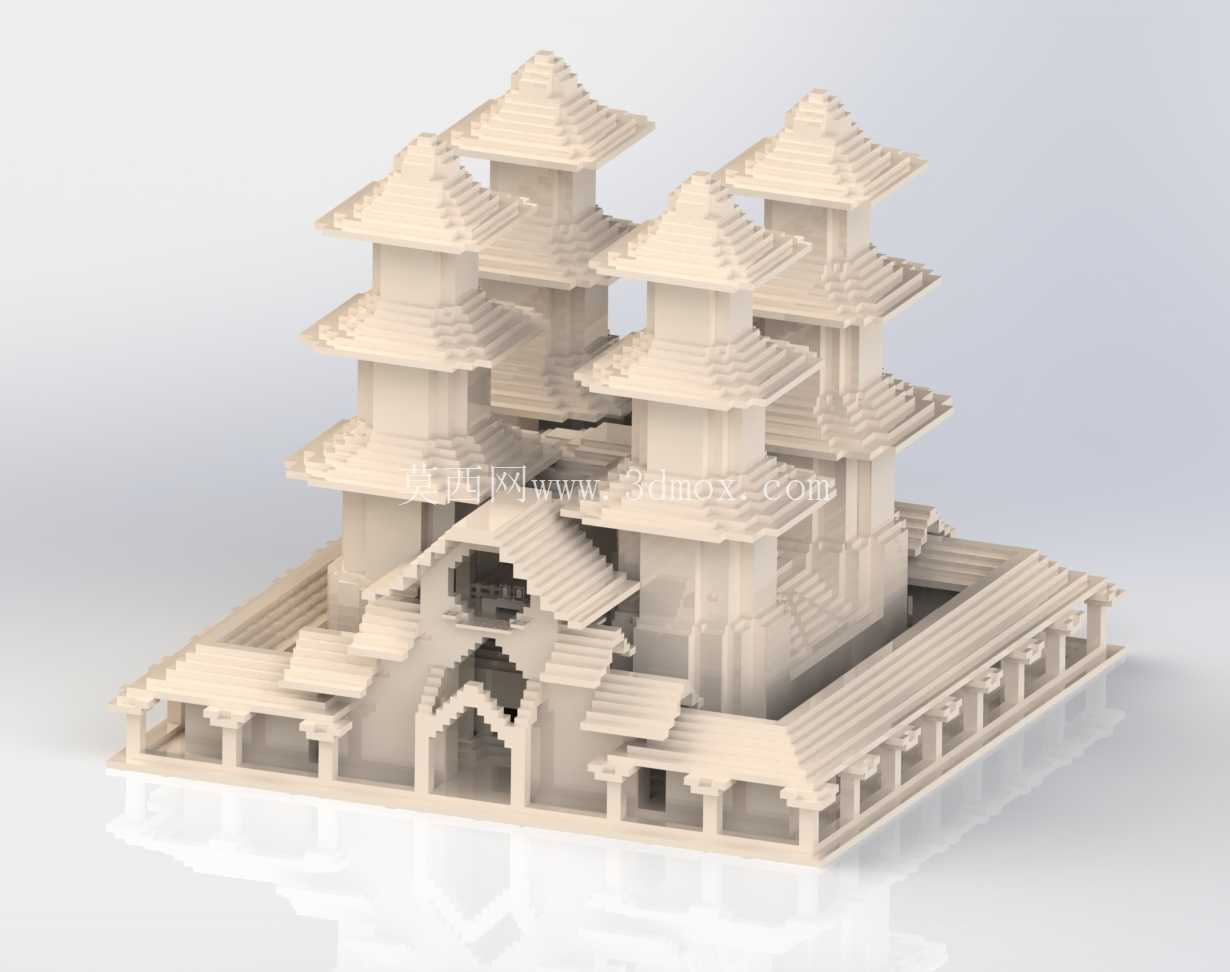

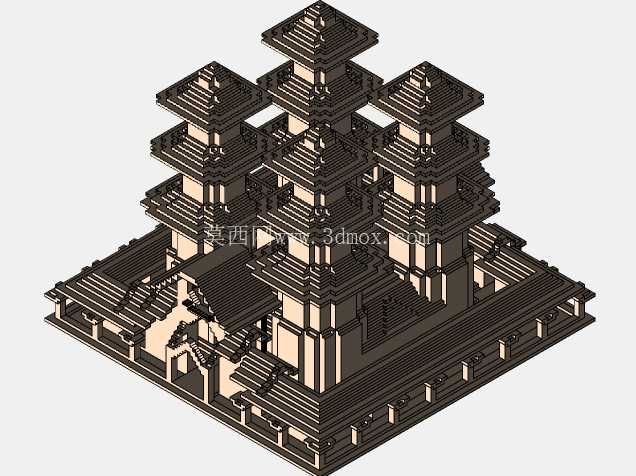

像素风格多层中式楼阁拼装造型设计

　　设计过程中首先要解决的是多层塔楼的重心平衡问题，四座角楼沿中心主结构对称分布，每层挑檐的外伸长度控制在方块单元边长的1.5倍以内，避免上部结构悬挑过长导致整体重心偏移，底部基座做了加宽的围廊结构，基座整体外轮廓尺寸比上层塔楼最宽处多出两个方块单元的宽度，相当于给整个结构加了一圈稳定配重边，不管是静置摆放还是作为拼装组件移动，都不会出现侧翻问题。结构拆分上，所有方块单元都采用统一的接口规格，相邻方块之间采用0.2mm的过盈配合公差，不需要额外粘接剂就能完成拼接，同时也方便反复拆卸重组，每个方块的壁厚控制在1.2mm，既保证3D打印时的结构强度，不会因为壁厚过薄出现打印翘边、组装断裂的问题，也不会因为壁厚过大增加不必要的材料消耗。这款像素化中式楼阁造型，最初的设计出发点是还原方块化搭建的视觉特质，同时兼顾实体拼装与3D打印的落地可行性，整体结构完全由标准化方块单元堆叠组合而成，没有额外的异形曲面构件，所有外露面都保持方块单元的直角拼接特征，和传统中式古建的飞檐、层叠塔楼结构形成有趣的视觉呼应。从实际应用场景来看，这类造型既可以作为3D打印的桌面创意摆件，也可以拆解为独立方块单元作为拼装益智玩具的组件，还能作为沙盒游戏实体化周边的衍生设计，适配文创展示、潮玩手办、教学建模演示等多个场景。层与层之间的定位做了隐藏式的凸台卡扣，每一层楼板的四个角位置都设计了1个单位方块高度的定位凸台，对应上一层结构底部的凹槽，组装时不需要额外对位，顺着凸台放置就能保证上下层结构对齐，不会出现层间错位的问题。飞檐部分的造型没有做额外的夸张处理，每一层檐角的起翘都是通过方块的阶梯式堆叠实现，完全不用曲面建模，既还原了中式古建檐角上扬的视觉特征，也保证了所有构件都能适配无支撑3D打印，打印时檐角位置不需要添加额外支撑结构，打印完成后不需要做打磨支撑的后处理，直接就能进行拼装。

　　中间主入口的拱门结构，是通过方块的阶梯裁切形成拱形轮廓，拱门内部预留了足够的通透空间，不会出现封闭的实心结构，既减轻了整体重量，也能让光线从拱门位置穿过，提升摆件摆放时的视觉层次感。整个结构的总方块单元数量经过反复核算，控制在适配常规桌面级3D打印机的成型尺寸范围内，拆分后的单个最大构件尺寸不超过200mm*200mm，哪怕是打印尺寸较小的入门级3D打印机，也能分块打印完成后组装成整体。考虑到拼装使用的场景，所有构件都没有尖锐的外角，所有方块的外棱都做了0.3mm的微小倒角，避免拼装时划手，同时也能减少打印过程中棱角位置的翘边概率。

　　基座部分的围廊栏杆，也是采用迷你方块单元拼接而成，栏杆的高度为两个方块单元，和整体楼阁的比例保持协调，不会出现栏杆过高或者过矮的违和感。四座角楼的高度从外到内逐层递进，和中心主塔楼的高度形成错落的层次，最高处的主塔楼顶部攒尖结构，也是通过方块逐层收分实现，每一层收分的幅度控制在半个方块单元的宽度，保证攒尖的坡度流畅，不会出现生硬的阶梯断层感。从建模逻辑上来说，整个模型完全采用参数化的方块阵列方式搭建，每个方块单元的尺寸都可以根据实际使用需求等比例缩放，如果是做小尺寸的钥匙扣挂件，可以把整体尺寸缩小到原尺寸的1/4，方块单元边长调整为5mm，整体重量控制在20g以内；如果是做大型展示模型，可以把方块单元边长放大到20mm，整体高度能达到800mm，适合作为展厅的展示装置。

　　结构受力方面，整个模型的竖向承重路径非常清晰，上部塔楼的重量通过每层的楼板均匀传递到下方的墙体结构，再通过墙体传递到加宽的基座上，没有受力薄弱的悬空结构，哪怕是用PLA材料打印，整体承重也完全能满足静置摆放的需求，不会出现层间压裂的问题。针对不同的使用场景，还可以在方块单元内部预留磁石安装位，在每个方块的拼接面嵌入直径3mm、厚度1mm的圆形磁石，这样拼装完成后结构的连接强度更高，哪怕是整体移动或者轻微晃动，也不会出现构件散落的问题，同时还能支持用户自由调整方块位置，改造出属于自己的自定义楼阁造型，拓展了模型的可玩性。
