深海探测球形载人耐压潜水器结构设计

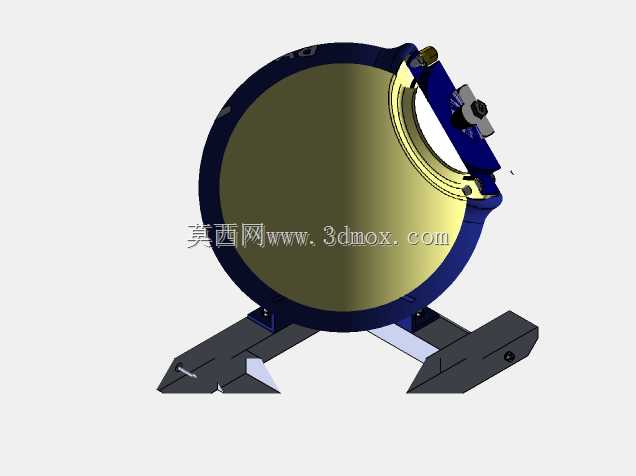

　　这款球形结构的深海潜水器，核心应用场景覆盖大深度洋底科考、深海资源勘查、水下管线巡检、失事水下目标搜救等领域，作为可搭载作业人员的深海运载平台，其设计核心围绕大深度下的耐压可靠性、水下姿态稳定性、作业接口拓展性三个核心维度展开。从结构设计逻辑来看，主体采用正球形耐压舱作为核心承压结构，这一选型是基于深海高压环境下的力学特性考量：球形结构在均匀外压作用下膜应力分布最为均匀，同等壁厚条件下承压能力远高于柱形、椭球形等其他舱体构型，能够在控制整体重量的前提下，实现更大的下潜深度冗余，同时球形结构的重心与浮心匹配设计更易实现水下的中性浮力调节，降低姿态控制的能耗。

　　舱体侧面设置的多组贯通法兰接口，分别对应观察窗、人员出入舱盖、作业机械手安装位、线缆穿舱密封位、生命支持系统管路接口等不同功能需求，所有接口均采用凸台加强结构设计，避免开孔造成的应力集中成为耐压薄弱点，穿舱位置均设计为多级密封结构，适配深海高压下的静密封要求，杜绝渗漏风险。舱体底部设置的框架式安装基座，一方面作为压载块的安装载体，通过固定压载与可调压载的搭配实现潜器的浮力调节，下潜阶段通过注排水系统调整整体密度实现可控下潜，上浮阶段可通过抛载机构释放部分固定压载实现应急上浮；另一方面基座作为水下作业设备的安装平台，可根据任务需求搭载高清摄像系统、声学探测设备、采样机械臂、沉积物取样器等不同作业模块，基座的安装孔位采用标准化间距设计，兼容主流深海作业配件的安装尺寸，降低任务适配的改造成本。

　　从安装边界与尺寸适配角度来看，球形舱体的外径设计充分考虑了母船的搭载与布放回收要求，整体宽度控制在常规科考船尾部A型架的开合尺寸范围内，底部基座的吊点位置经过重心配平计算，布放过程中可保持水平姿态，避免吊放过程中出现倾斜碰撞；舱体外部预留的观察窗采用锥面密封结构，窗体材料选用高强度透光耐压材料，视角覆盖潜器正前方与侧下方作业区域，满足舱内人员直接观察外部作业环境的需求。整体结构的重量配平经过多轮迭代计算，确保潜器在水下无动力状态下可保持稳定的水平姿态，不会出现侧翻或俯仰角度过大的问题，舱体外部的附属管路与线缆均采用内嵌式走线设计，避免突出结构在水下航行时产生额外阻力，同时防止水下障碍物勾挂造成设备损坏。

　　这款潜器的设计没有采用冗余的非功能外形结构，所有外部构型均服务于耐压、水动力、作业功能的实际需求，球形舱体表面的光滑处理可降低水下航行的摩擦阻力，侧面突出的接口结构均做了导流修型，减少紊流产生对航行稳定性的影响。对于结构设计从业者而言，这款模型完整还原了深海载人潜器的核心结构逻辑，从耐压舱的受力选型、接口的密封设计、压载系统的布局到作业接口的标准化设计，都贴合深海装备的实际工程设计思路，可作为深海运载装备结构设计的参考案例，帮助设计人员理解大深度耐压装备的设计要点与边界约束条件，在进行同类水下装备设计时，可参考其应力分散结构、密封接口设计、配平布局思路，规避高压环境下的结构失效风险，提升装备的水下作业可靠性。
