水下链条清洁作业专用设备结构设计

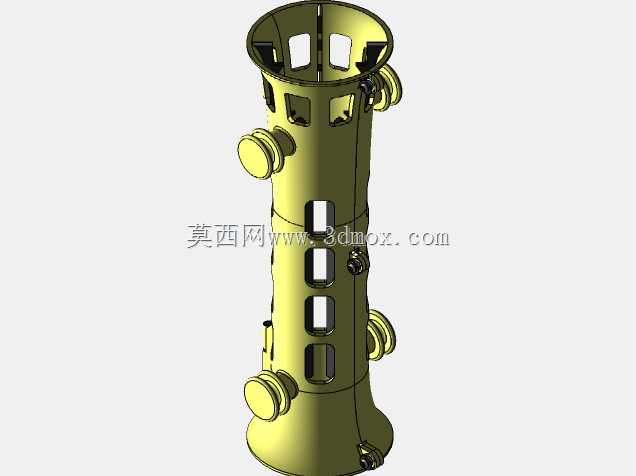

这款水下链条清洁设备主要面向水下锚链、系泊链条、海洋平台升降链条的日常维护作业场景，这类链条长期浸泡在海水中，表面会附着海生物、淤泥、锈蚀层，若不及时清理会加剧链条磨损、降低抗拉强度，甚至引发系泊失效、平台偏移等安全事故，传统人工水下清理作业效率低、安全风险高，这款设备可以直接套在待清洁链条上，沿链条轴向行进完成连续清洁作业。从结构设计来看，主体采用筒式笼型框架结构，整体为回转对称构型，筒身开设多组镂空窗口，一方面是降低水下作业的水阻，减少海流对设备姿态的干扰，另一方面是为清洁执行组件预留安装与调整空间，筒身周向均匀布置多组可伸缩的清洁执行端，能够适配不同直径规格的链条，作业时执行端贴合链条链环表面，通过往复刮擦、高压冲洗结合的方式去除表面附着物，设备上下端设置导向喇叭口，方便设备沿链条行进时顺利通过链环衔接的凸起位置，避免卡滞。建模过程中先以链条的通用尺寸链为基准，确定主体筒身的内径边界，保证筒体内壁与链条最大外径之间预留足够的清洁组件安装间隙，同时控制设备整体外径尺寸，适配水下作业机器人的搭载挂载要求，避免尺寸过大影响水下通过性。第一步先绘制主体筒身的回转轮廓草图，通过旋转特征生成筒体基础结构，之后在筒身对应位置绘制窗口轮廓，通过拉伸切除完成镂空结构，注意窗口边缘做倒圆角处理，避免水下应力集中同时减少水流紊流；第二步进行周向清洁组件的布局，先完成单个清洁执行模块的子装配设计，包含伸缩导向结构、清洁头安装座，之后通过圆周阵列将组件均匀布置在筒身对应位置，保证各方向清洁力均匀；第三步设计上下端的导向喇叭口结构，通过放样特征生成渐变过渡的导向面，与主体筒身做衔接配合，同时在筒身外侧预留水下驱动模块、冲洗管路的安装接口，所有配合位置都做密封结构的预留设计，满足水下承压使用要求。设计过程中需要重点考虑设备的水下配重平衡，通过调整各组件的布局位置让设备整体重心与筒体轴线重合，避免沿链条行进时出现偏斜卡滞，同时所有外露结构都做圆弧过渡处理，防止作业过程中勾挂链条、海缆等附属设施，清洁头的伸缩行程要覆盖链环的凹凸轮廓，保证链环缝隙位置的附着物也能被有效清理，设备整体采用模块化设计，各清洁组件可单独拆卸更换，方便水下作业后的维护保养。
