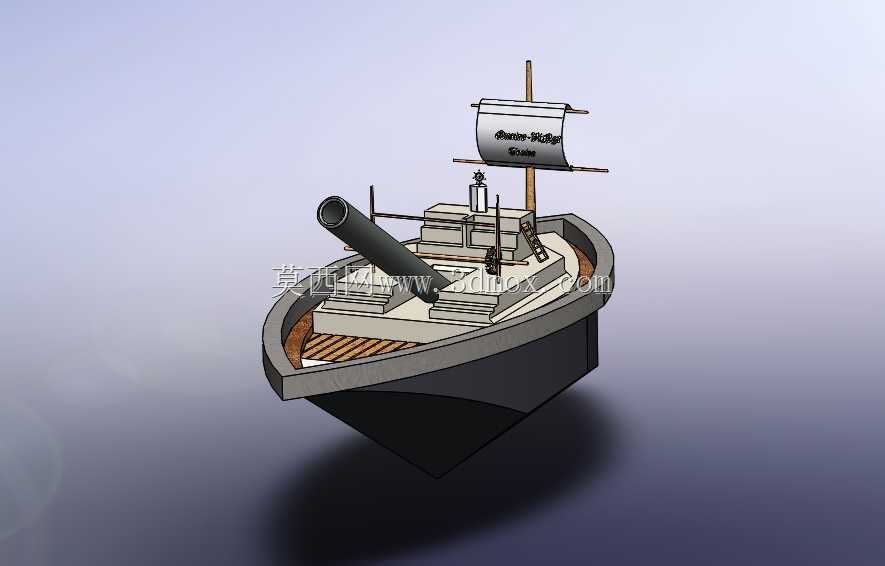

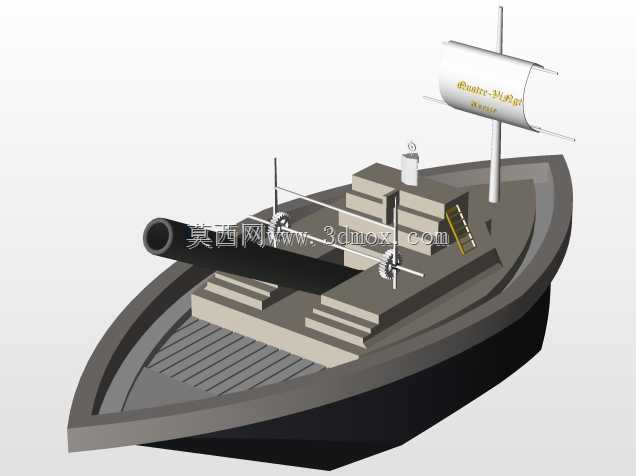

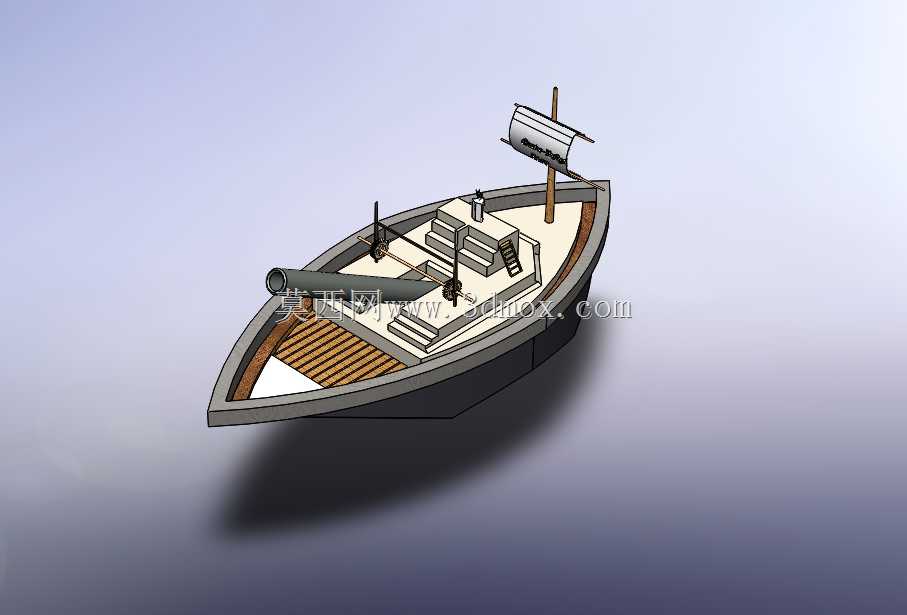

卡通风格单炮老式风帆战舰结构设计

这款Q版化的老式风帆炮舰结构，在做结构还原的时候首先考虑的是民用展示、文创摆件以及教学演示场景的适配性，没有完全照搬真实铁甲舰或者风帆战列舰的复杂曲面与多层甲板结构，而是把核心识别特征做了提炼，同时控制整体外轮廓的规整度，方便后续3D打印、注塑开模或者作为场景素材调用。从实际用途来看，该结构既可以作为航海主题展馆的互动展示小比例样件，也能作为青少年航海科普的教具，还能适配桌面文创摆件的生产需求，相比真实比例的战舰模型，它的结构容错率更高，非专业爱好者也能轻松完成组装或者二次修改。

功能特性上，结构保留了老式风帆战舰的核心功能部件：前置大口径前膛炮做了固定仰角的简化设计，炮身与甲板的连接位做了嵌入式卡槽，不需要额外紧固件就能完成定位，炮管内部做了空心减重设计，既节省打印或者注塑的材料消耗，也能避免实心结构带来的壁厚不均导致的成型缺陷。甲板区域做了功能分区，靠近船首的炮位预留了操作空间，中部的上层建筑简化了舱室结构，保留了爬梯、桅杆基座的结构特征，单根主桅杆的安装位做了方形定位凸台，帆面与桅杆的连接采用插槽式设计，不需要胶水就能完成帆的固定，同时帆面的图案区域做了0.2mm的下沉面，方便后续做移印或者水贴加工，不会出现图案凸起容易磨损的问题。

设计思路上，最初做结构拆解的时候优先考虑了成型工艺的兼容性，船身部分采用上下分模的结构，水线位置作为分模线，船底的深V型结构做了1.5度的拔模斜度，不管是做FDM3D打印还是注塑成型，都不会出现倒扣粘模的问题。船身外壳的壁厚统一设置为2mm，内部在甲板下方做了十字形的加强筋，既保证整体结构的抗形变能力，也不会因为壁厚突变导致成型时出现缩痕。甲板表面的防滑条纹做了0.3mm的凸起设计，既还原了真实战舰甲板的纹理特征，也不会因为凸起过高导致积灰难以清理。上层建筑的舱室边角全部做了R1的圆角过渡，避免尖锐边角带来的使用安全问题，适配面向青少年的科普教具使用场景。

外形尺寸与安装边界方面，整体船长控制在180mm，船宽65mm，桅杆最高点距离船底的高度为120mm，所有外伸部件都没有超出船身最大轮廓的投影范围，摆放时不需要额外预留过大的周边空间，适配常规的展示盒尺寸。炮管向前伸出的长度控制在25mm，伸出部分的下方做了三角形的支撑筋，避免炮身过长出现下垂断裂的问题。桅杆的直径设置为6mm，插入船身基座的深度为15mm，足够保证桅杆安装后的结构强度，即使受到轻微碰撞也不会出现松脱倾倒的问题。船底做了5mm高度的平底承托结构，不需要额外的展示支架就能直接平稳放置在水平台面上，降低了展示配套的成本。

在细节处理上，船舷侧面的护板做了分层的台阶结构，还原老式木壳船的船板拼接特征，同时所有拼接缝隙都做了0.1mm的凹槽处理，后续做涂装分色的时候可以直接沿着凹槽做遮盖，不需要额外画定位线，降低涂装的操作难度。甲板上的系缆桩、通风筒等小部件都和甲板做了一体化设计，避免小零件单独打印或者注塑时出现丢失、安装错位的问题，同时这些小部件的高度都控制在5mm以内，不会因为突出过高容易被碰断。整体结构的装配公差控制在0.2mm，不管是3D打印的件还是注塑件，都能实现免胶拼装，拆分后也方便收纳运输。
