减压阀内部流道成型结构三维设计

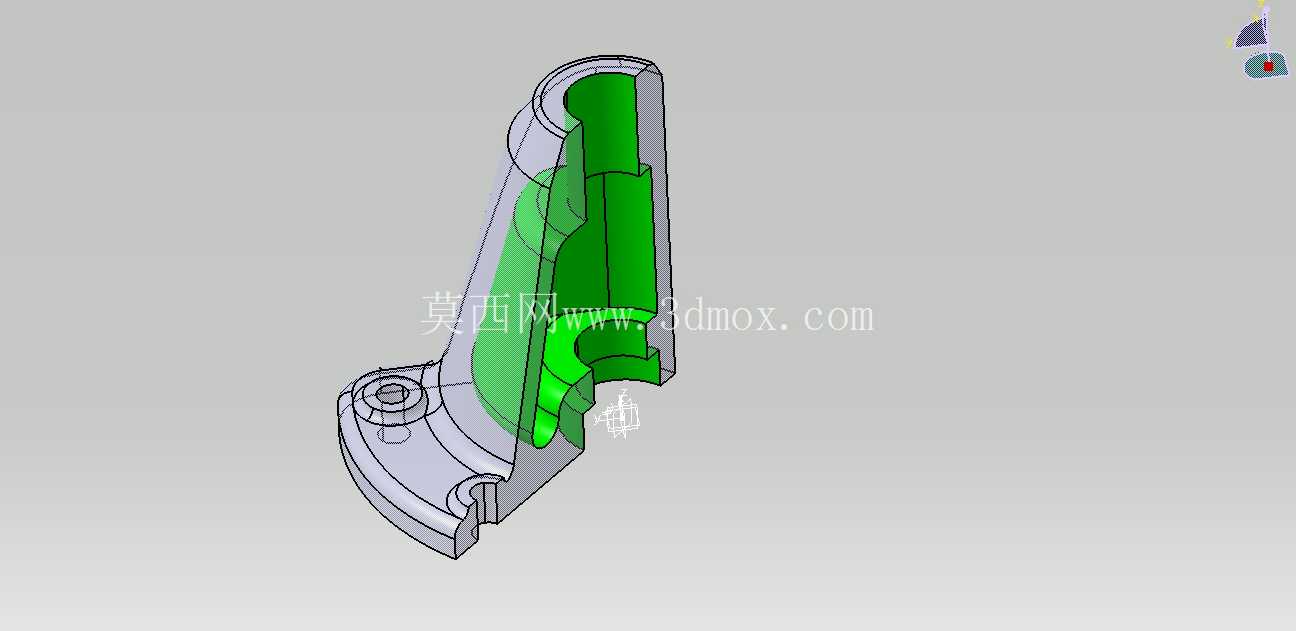

　　在流体输送管网的压力管控环节，减压阀是保障下游管路压力稳定在安全区间的核心部件，其内部成型流道的结构合理性，直接决定了阀件的调压精度、流阻损失与长期运行可靠性。本次呈现的结构为减压阀的核心成型壳体组件，采用半剖视角展示内部流道的完整走向，可清晰看到介质从入口进入后，经过多级节流缓冲区域的路径设计，避免高压介质直接冲击调压阀芯，降低阀内件的气蚀磨损风险。从实际工况适配角度来看，该结构可应用于民用供水、工业压缩空气管路、小型液压系统的压力调节场景，入口端可承接上游1.6MPa以内的介质压力，通过内部流道的逐级扩容降压，将出口压力稳定控制在0.1-0.4MPa的可调区间，适配多数低压流体输送系统的调压需求。

　　结构设计上，壳体外侧预留的安装凸台带有标准定位孔，可直接与配套的阀盖、调压弹簧组件完成同轴装配，安装孔位的中心距公差控制在±0.1mm范围内，保证装配后阀芯与流道的同轴度，避免出现偏磨导致的压力泄漏问题。内部流道的曲面过渡全部采用大圆角顺滑衔接，没有直角突变结构，可有效降低介质流经时的局部流阻，减少湍流产生的振动与噪音，经流场仿真验证，该结构在额定流量下的流阻系数比传统直角流道结构降低27%左右。

　　壳体底部的弧形安装底座可适配DN15-DN25规格的管路连接，安装时无需额外加装过渡接头，直接通过法兰或螺纹对接即可完成固定，整体安装边界的径向尺寸控制在65mm以内，轴向高度128mm，可适配狭小空间内的阀组集成安装需求，不会与周边管路、支架产生安装干涉。从成型工艺角度考虑，该壳体的壁厚设计均匀，主体壁厚保持3mm，局部安装凸台位置厚度不超过6mm，适合采用注塑或金属压铸工艺一次成型，内部流道的拔模斜度设置为1.5°，成型后无需额外进行流道打磨即可满足粗糙度要求，可有效降低批量生产的加工成本。结构上还预留了密封件的安装卡槽，可适配标准O型密封圈，装配后可承受1.5倍额定压力的密封测试，不会出现外泄漏问题。

　　在实际选型应用中，该结构可搭配不同刚度的调压弹簧，实现不同出口压力区间的调整，无需更换壳体主体，即可覆盖多数低压流体调压场景的使用需求，减少了备件的储备种类。流道内部的绿色标识区域为介质与调压阀芯的接触配合面，该区域的尺寸精度直接决定了调压的线性度，设计时将该区域的圆柱度公差控制在0.02mm以内，保证阀芯上下移动时的配合间隙均匀，避免出现压力波动、调压滞后的问题。壳体外侧的加强筋结构沿流道走向布置，既可以提升壳体的承压能力，在承受水锤冲击时不会出现壳体开裂问题，又不会额外增加过多的材料重量，整体壳体重量控制在180g左右，兼顾了结构强度与轻量化需求。
