方形法兰式管道连接密封安装座

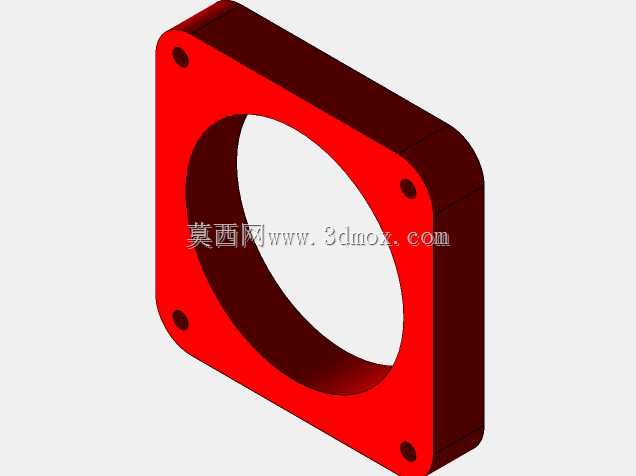

　　在流体输送管路系统的阀组集成设计中，这类方形带安装孔的环形连接座是阀块与管路对接时常用的密封过渡构件，日常在给排水管网、工业液压阀组、气动控制回路的现场安装场景里十分常见，主要承担管路对接时的端面密封、安装定位以及载荷分散的作用，避免阀块本体直接与管路硬接触造成的密封面磨损、应力集中问题。从结构设计逻辑来看，这类构件采用方形外轮廓而非传统圆形法兰，核心考量是在紧凑安装空间内提升安装定位的便利性，方形的直边可以快速对齐安装基准面，不需要像圆形法兰那样反复旋转调整螺栓孔位，在多阀块密集排布的阀岛、集成阀组安装场景下，能够大幅缩减现场装配的对位时间，尤其适合安装空间局促、操作视野受限的设备内部管路布局。

　　构件中心的大尺寸通孔是流体过流通道，设计时需要匹配对接管路的通径尺寸，保证过流截面无突变，降低流体流经时的局部阻力损失，避免出现紊流、压损过大的问题，通孔的内壁粗糙度需要控制在合理区间，减少流体介质长期冲刷造成的内壁磨损，延长构件的实际使用寿命。四个角位的安装沉孔是螺栓固定位，孔位的位置度公差需要严格控制，保证与对接阀块、管路法兰的螺栓孔完全同轴，避免装配时出现螺栓别劲、密封面压合不均匀的问题，沉孔的深度设计需要保证螺栓拧紧后头部完全沉入构件平面以下，不会突出表面干涉周边其他零部件的安装，同时沉孔的端面需要与构件主安装面保持足够的平行度，保证螺栓压紧时受力均匀，不会出现偏压导致密封失效。

　　构件的厚度设计需要结合实际工况的压力等级核算，既要保证在额定工作压力下不会出现结构变形导致密封面渗漏，也要避免过度设计造成材料浪费、整体重量增加，密封面的平面度是核心加工精度指标，需要保证与对接件压紧时整个环形接触面完全贴合，配合密封垫片能够实现无渗漏密封，针对不同的输送介质，构件的材质可以选择铸铁、碳钢、不锈钢或者工程塑料，比如输送腐蚀性流体时选用304或316不锈钢材质，普通给排水场景可以选用成本更低的铸铁或镀锌碳钢材质，气动回路场景也可以选用高强度工程塑料实现轻量化。

　　在实际安装边界方面，这类方形连接座的外轮廓尺寸需要小于周边预留的安装操作空间，保证螺栓拧紧工具能够有足够的操作空间完成四个角位螺栓的紧固作业，螺栓的拧紧力矩需要按照密封垫片的材质、工作压力等级合理设定，力矩过大会造成构件变形甚至螺栓断裂，力矩过小则会导致密封面压合力不足出现渗漏。在阀块集成设计中，这类连接座往往直接贴合在阀块的流体出入口端面上，不需要额外的转接构件，能够有效缩短阀组的整体轴向尺寸，让整个阀组结构更加紧凑，在水下作业设备、移动液压设备这类对安装空间、重量有严格限制的场景中，这种方形连接座相比传统圆形法兰的优势会更加明显，既能够满足密封连接的功能需求，也能最大化压缩安装占用空间，降低整体结构重量。设计建模过程中，需要重点关注安装孔的位置度、密封面的平面度、过流孔与密封面的垂直度这几个核心形位公差，同时要在螺栓孔与过流孔之间预留足够的实体宽度，保证构件的结构强度，避免长期受压后出现孔间开裂的问题，边角位置做合理的倒钝处理，避免安装作业时划伤操作人员，也能减少应力集中点，提升构件的抗疲劳性能。
