带法兰安装座直角流体通舱连接构件

在车载流体输送系统、小型液压站集成管路以及试验台架的介质通舱布局场景里，这类带安装基座的直角转向流体构件是很常见的结构单元，很多刚接触三维建模的工程人员都会拿这类结构做特征建模练习，因为它涵盖了机械结构设计里最常用的几类特征组合，能快速熟悉从草图到实体、从单个特征到装配基准的全流程设计逻辑。从实际使用场景来看，这类构件主要承担两个核心作用，一是实现流体通路的90度转向，避免管路弯折带来的流阻激增问题，二是通过自带的安装基座直接固定在舱壁或者设备安装面板上，不需要额外设计独立的管夹支架，能有效压缩管路系统的安装空间，在布局紧凑的车载液压系统、小型工业设备冷却回路里应用十分广泛。

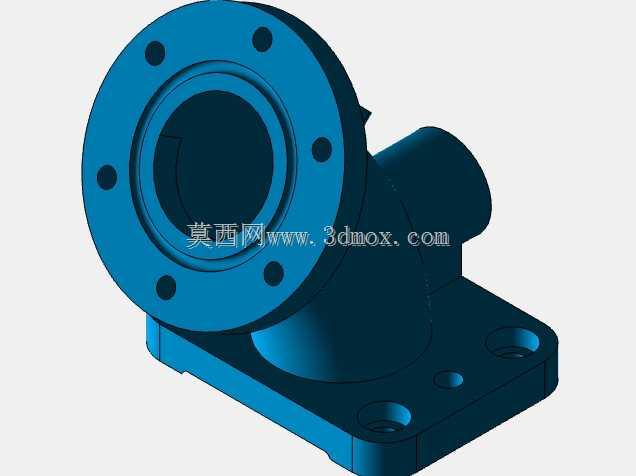

从结构功能特性来看，构件左侧的圆形法兰是流体接入端，法兰端面上均匀分布了6个螺栓过孔，这类孔位的排布是按照通用法兰连接的节圆标准设计的，能和同通径的管路法兰直接配对，法兰端面预留了密封槽的安装位置，装配时搭配O型密封圈或者密封垫片就能实现端面静密封，避免介质从连接面渗漏。和法兰端垂直布置的侧向圆柱接口是流体的导出端，接口的外径尺寸匹配常用的硬管焊接或者快插接头的安装尺寸，不需要额外做转接加工就能直接对接下游管路。下方的安装基座是整个构件的承载基础，基座上设置了两个沉头安装孔，孔位的间距符合通用安装面板的预留孔位标准，装配时螺栓穿过沉头孔就能把整个构件牢牢固定在安装基准面上，沉头结构能保证螺栓头不突出基座平面，不会和周边其他零部件产生安装干涉。

在设计这类构件的时候，首先要确定的是流体通径的尺寸，通径大小直接决定了法兰的外径、接口的内径以及整个构件的整体轮廓边界，通径的选取要匹配系统的额定流量，避免通径过小造成流阻过大，也不能盲目加大通径造成结构冗余、重量超标。建模过程中首先要绘制基座的草图，确定安装孔的位置和基座的整体轮廓，这里要注意安装孔的中心到法兰端面、到侧向接口外圆的距离要预留足够的扳手操作空间，不然实际装配的时候螺栓没法顺利拧紧。之后拉伸生成基座实体，再在基座上叠加垂直相交的两个流体通道实体，这里要注意两个通道的相贯线位置要做圆角过渡处理，不能保留尖锐的直角相贯棱，不然介质在转向位置会形成涡流，不仅会增大流阻，长期带压运行的时候还会在尖锐棱边位置产生应力集中，影响构件的结构强度。

法兰端的螺栓孔排布要严格遵循对应压力等级的法兰标准，孔的中心节圆直径、孔的直径都要和配对法兰保持一致，不然现场安装的时候会出现孔位错位没法装配的问题。侧向接口的外圆要预留足够的接头旋入长度，如果是采用焊接连接的结构，接口端部要做倒角处理，方便焊接的时候焊料填充，保证焊接强度。整个构件的外壁在不同特征的交接位置都要做合理的圆角过渡，尤其是基座和主体筒体、法兰和筒体连接的位置，圆角半径不能太小，不然铸造或者机加工的时候会出现应力集中，在带压工况下容易出现开裂问题。

从安装边界来看，这类构件的安装平面要保证足够的平面度，不然紧固螺栓的时候会因为基座贴合不严产生装配应力，长期运行下会导致构件变形甚至密封失效。法兰端的连接螺栓要按照对角顺序分次拧紧，保证法兰端面的密封垫片受力均匀，避免出现局部渗漏。侧向接口对接管路的时候，要保证管路和接口的同轴度，不能强行掰动管路对口，不然会在接口位置产生额外的弯曲应力，长期振动工况下容易出现接口断裂的问题。另外在建模的时候还要考虑构件的重量控制，在满足结构强度和耐压要求的前提下，主体筒体的壁厚可以按照对应压力等级的壁厚标准选取，不需要盲目加厚，既能降低材料成本，也能减少整个管路系统的重量负载，这一点在车载类的应用场景里尤为重要。很多新手在做这类练习的时候容易忽略安装操作空间的预留，比如把安装孔设计得离侧壁太近，或者法兰螺栓孔的位置和基座干涉，这些细节问题在实际生产装配的时候都会造成很大的麻烦，所以建模过程中就要同步考虑装配工艺的可行性，不能只追求外观造型的相似，要兼顾结构功能、加工工艺和装配便利性的多重要求。
