偏心结构法兰式阀块装配结构设计

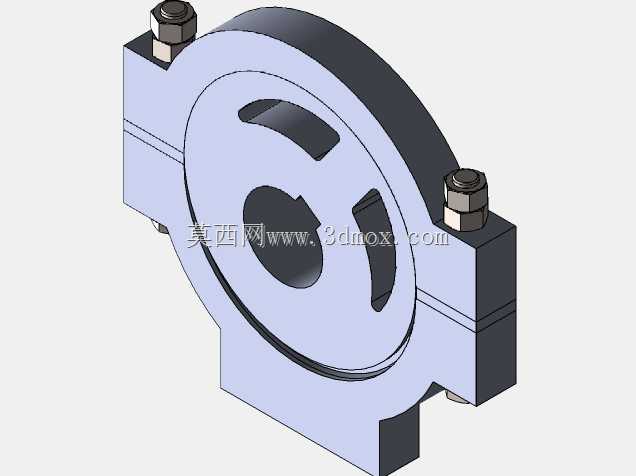

　　在流体管路控制类设备的阀组集成设计中，这类带偏心调节结构的法兰式阀块，常应用在需要对管路通断、介质流向做周期性切换的工况场景，比如小型化工配料管路的流向切换、润滑系统的油路分配、轻工设备的流体回路调节环节，相比常规同轴阀块，偏心结构的设计能在有限的安装空间内实现流道的非对称布局，避开周边管路或安装件的干涉位置，适配紧凑化的设备装配需求。从功能特性来看，该阀块采用上下分体式法兰对接结构，结合六角螺栓实现密封压紧，对接面可根据介质特性加装密封垫片，满足低压流体输送的密封要求；中心的偏心轮结构可通过外接驱动件带动旋转，通过轮体上开设的弧形通槽与阀块本体的流道口配合，实现流道通断面积的调节，相比传统的锥阀、滑阀结构，这种偏心调节的结构运动行程更短，调节响应速度更快，且转动过程中无轴向窜动，对密封面的磨损更小，能有效延长阀件的维护周期。

　　设计思路上，首先是基于安装边界的约束做整体构型规划：阀块主体采用方形法兰外轮廓，四个方向预留的安装凸台可直接对接标准管路法兰，不需要额外做转接接头，减少管路泄漏点；偏心轮的偏心距根据所需调节的流道开度范围计算确定，轮体上的通槽位置与阀块本体的流道开口做对应匹配，保证转动到全开位置时流道过流面积无额外节流损失，全关位置时能完全截断流道；连接螺栓的选型按照阀块额定工作压力下的密封压紧力计算，均匀分布在法兰外圈，保证对接面的压紧力均匀，避免局部密封失效。

　　从安装边界来看，该阀块的外轮廓为对称方形结构，安装时可根据管路走向选择四个方向的任意一侧作为介质入口，安装灵活性更强；法兰对接面的螺栓孔位置按照对应通径的法兰标准做适配，可直接替换同通径的常规阀块，不需要改动原有管路的安装布局；偏心轮的驱动端伸出阀块侧面的长度经过控制，不会超出阀块主体的外轮廓边界，避免在紧凑安装空间内与周边构件发生运动干涉；整体厚度尺寸控制在常规同通径阀块的尺寸范围内，可直接安装在原有阀组的安装位上，不需要额外调整安装支架的位置。

　　实际应用中，这类偏心结构阀块还可根据输送介质的特性调整本体材质，比如输送腐蚀性介质时可采用不锈钢材质加工本体与偏心轮，输送润滑类介质时可采用合金钢做表面淬火处理提升耐磨性能；偏心轮与阀块本体的配合间隙根据介质粘度做适配调整，粘度较高的介质可适当放大间隙避免卡滞，低粘度介质则缩小间隙减少内泄漏。结构细节上，阀块本体的流道转角处做圆弧过渡处理，减少介质流动过程中的阻力损失，避免介质中的杂质在转角处堆积造成流道堵塞；螺栓安装位置做沉台处理，螺栓锁紧后螺母端面不超出阀块外表面，避免安装时与周边构件发生刮碰；偏心轮的中心轴孔做公差配合设计，与阀块上的定位轴采用间隙配合，保证转动顺畅的同时减少径向窜动，提升调节精度。
