起重吊装用滑轮式吊钩组结构设计

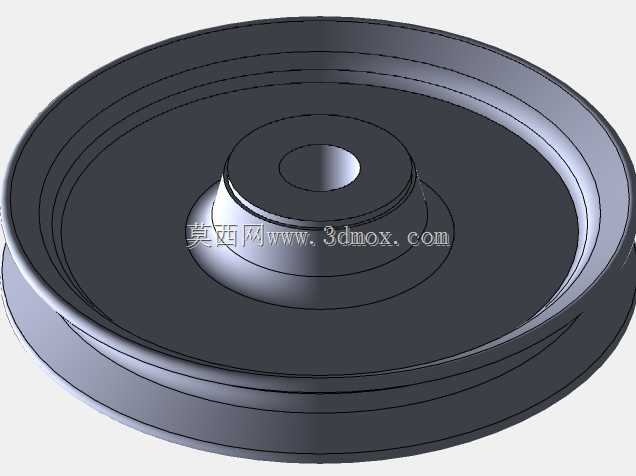

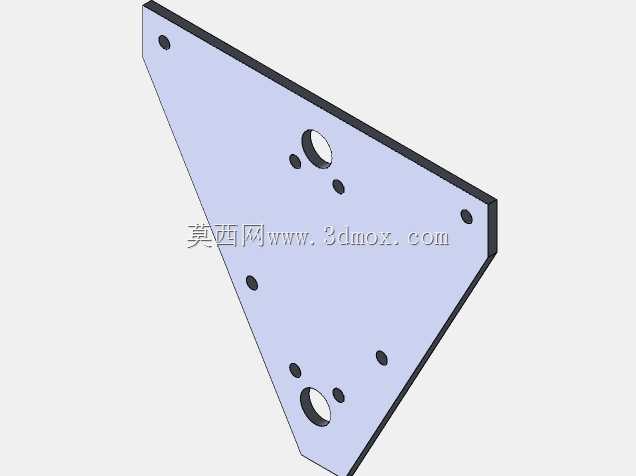

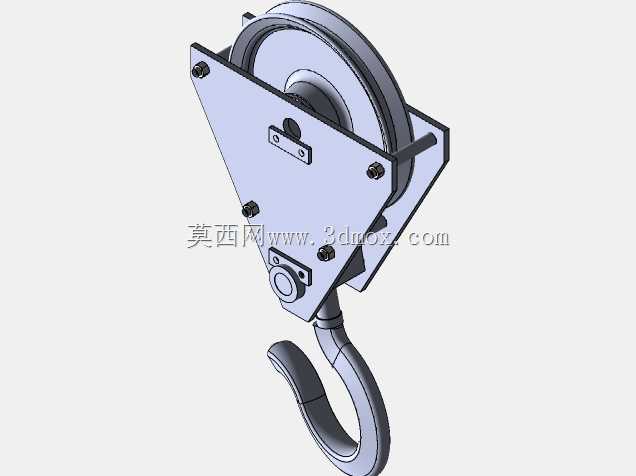

　　在车间重型工件转运、港口散货装卸、建筑施工物料垂直提升这类常规起重作业场景里，吊钩组是直接承接吊重载荷、连接起升钢丝绳与被吊物的核心受力构件，其结构合理性直接关系到起重作业的载荷传递效率与运行安全性。这套滑轮式吊钩组采用三角板式侧板作为核心承载框架，两块平行布置的高强度钢板通过多组铰制孔螺栓完成刚性连接，侧板上部预留的滑轮安装腔可嵌入定滑轮组件，滑轮通过中部的轮轴与两侧侧板形成转动配合，钢丝绳可顺着滑轮绳槽完成缠绕，将起升机构输出的拉力平滑传递到整个吊钩组上，同时滑轮的转动结构能大幅降低钢丝绳与构件之间的滑动摩擦，减少钢丝绳磨损速率，延长易损件更换周期。

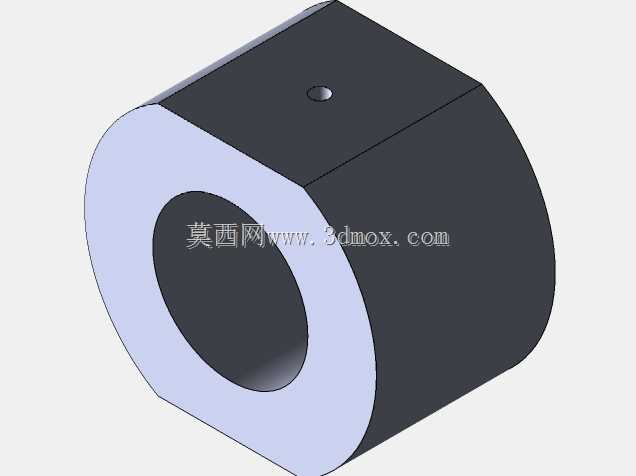

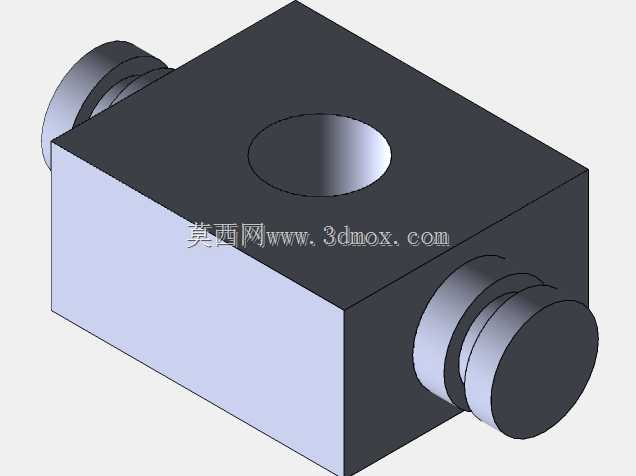

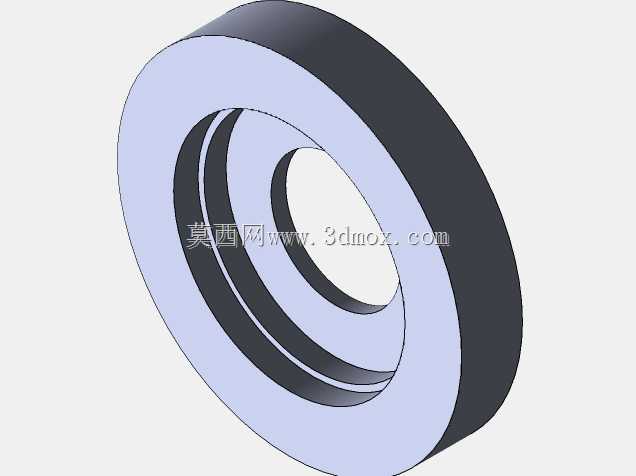

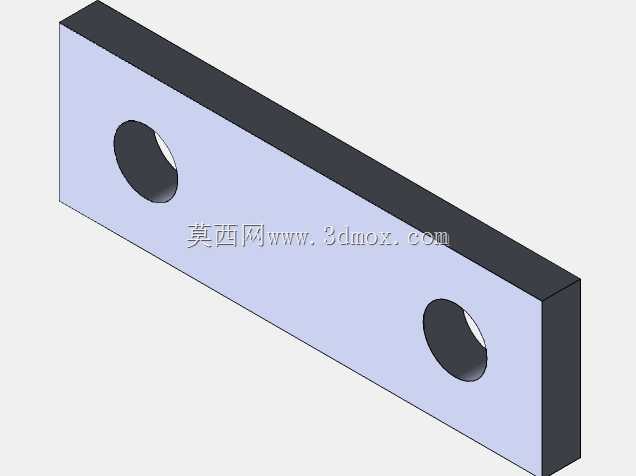

　　吊钩部分采用锻造钩体结构，钩身带有防脱挡边的弧形轮廓，钩体上部通过推力轴承与横梁组件连接到侧板下部的安装位，这种连接结构允许吊钩在承受垂向载荷的同时完成360度水平回转，作业时可根据被吊物的吊点位置灵活调整挂钩角度，避免钢丝绳出现拧扭打结的问题。从安装边界来看，整套吊钩组的上部滑轮轴两端伸出侧板的部分可作为与起升绳系的连接定位基准，侧板外侧的安装平面预留了防脱挡片的固定孔位，可加装钢丝绳防跳挡装置，避免起升过程中钢丝绳从滑轮绳槽中脱出引发卡滞；下部吊钩的开口尺寸适配常规卸扣、吊装带的连接规格，钩头位置预留了安全舌片的安装轴孔，加装防脱舌片后可防止吊索在作业过程中从钩口意外滑脱。

　　设计过程中优先考虑载荷的均匀传递，三角式的侧板轮廓让滑轮轴、横梁连接位、钩体受力点三个核心受力位置形成稳定的三角传力路径，避免局部应力集中导致侧板出现变形开裂；滑轮绳槽的曲率半径匹配常规起重钢丝绳的直径范围，槽壁做了圆弧过渡处理，减少钢丝绳弯折时的接触应力；侧板上的螺栓连接位全部采用沉孔设计，避免螺栓突出侧板表面剐蹭钢丝绳或周边构件。在日常设备维护场景中，这种分体式的板式结构也具备更好的检修便利性，拆卸侧板连接螺栓即可单独更换磨损的滑轮、轴承或钩体组件，无需整体报废整个吊钩组，能有效降低起重设备的运维备件成本。

　　针对不同额定起重量的适配需求，可通过调整侧板厚度、滑轮直径、钩体截面尺寸来匹配对应载荷等级，结构的模块化特征也让同系列不同吨位的吊钩组可以共用部分连接标准件，减少备件的储备品类。实际作业过程中，这套吊钩组可适配桥式起重机、门式起重机、小型随车吊等多种起重设备的起升机构末端，既可以配合钢丝绳缠绕系统完成重载垂直起吊，也能在水平移位过程中保持吊重的平稳性，避免吊重出现大幅摆动。
