实验室用18mm圆形盖玻片固定盒结构

在生物材料实验室的细胞培养相关实验环节，聚合物基底类样本的固定一直是容易被忽略但直接影响实验成功率的细节，尤其是薄膜、纳米纤维这类质地轻薄、附着力有限的基底，常规放置方式很容易在换液、孵育、镜检转移过程中出现基底移位、卷边甚至从盖玻片上脱落的问题，直接导致实验组样本报废，拉长实验周期。这款适配18毫米圆形盖玻片的固定盒结构，正是针对这类实验场景的实际痛点设计的配套载具。

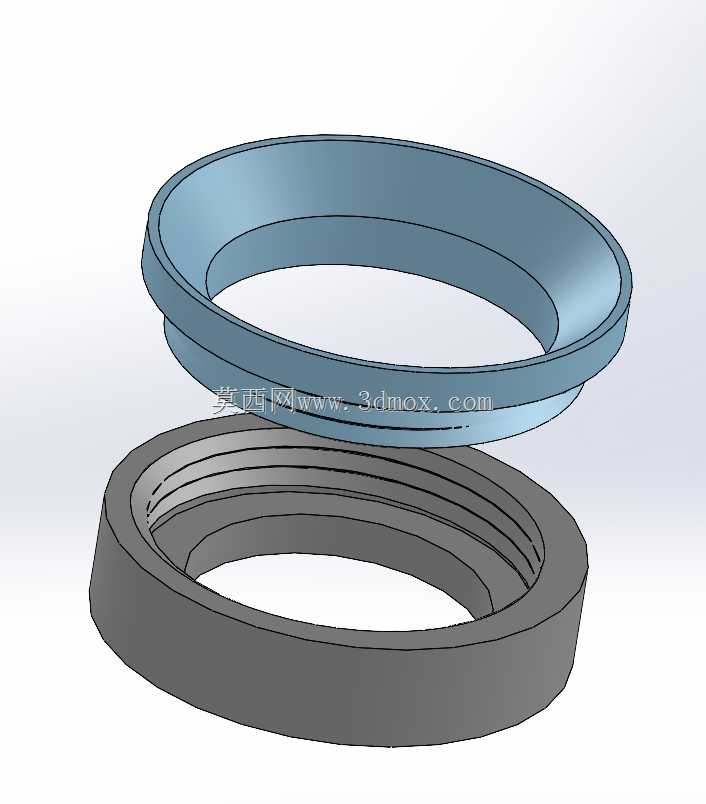

从结构组成来看，整套构件分为上下两个环形配合件，下部为带内螺纹的基座环，上部为带外螺纹的压合环，两个零件同轴配合后可形成稳定的夹持空间。基座环的内圈尺寸严格匹配18毫米圆形盖玻片的外径公差，底部预留承托台阶，台阶高度经过测算，刚好承托盖玻片后上表面与压合环的压接面齐平，不会出现压合过深导致盖玻片碎裂、或是压合过浅导致密封夹持失效的问题。上部压合环的外圈做了锥面过渡设计，一方面方便实验人员戴手套操作时拧动配合，不会出现打滑脱手的情况，另一方面锥面结构可以在放置到培养板、镜检载物台时起到导向定位作用，避免与相邻孔位的构件发生卡滞。

设计过程中首先考虑的是实验场景的兼容性，整套结构的外径、总高度都适配常规6孔、12孔细胞培养板的单孔尺寸边界，放入孔内后不会与孔壁发生剐蹭，也不会影响培养板盖板的正常密封，不需要额外定制配套的培养容器，可直接适配实验室现有通用耗材。螺纹配合的间隙经过反复调整，既保证徒手即可轻松拧合拆卸，不需要借助额外工具，又能保证夹持状态下的密封性，避免培养过程中液体从夹持缝隙渗入，导致基底漂浮移位。压合环与盖玻片接触的端面做了0.1毫米的圆角钝化处理，避免硬接触时应力集中压碎玻璃盖玻片，同时压接面的平面度控制在0.02毫米以内，保证整圈压力均匀，不会出现局部压不实导致的漏液问题。

从实际使用逻辑来看，操作时先将基座环放置在平整的超净台台面上，把18毫米圆形盖玻片平稳放置在基座的承托台阶上，再将制备好聚合物基底的一面朝上放置，随后将上部压合环对准基座的螺纹缓慢旋入，直到压合环端面轻轻压住盖玻片边缘即可完成固定。固定完成后的整套构件可以直接放入培养孔中加入培养基进行细胞培养，需要进行镜检时可以直接将整个构件取出放置在显微镜载物台上，不需要反复夹取盖玻片，减少了操作过程中对样本的污染概率，也避免了夹取过程中盖玻片碎裂的风险。

结构的材质适配性也做了充分考量，建模时的壁厚均匀性控制满足常规机加工、注塑加工的工艺要求，既可以采用聚四氟乙烯、PEEK这类耐高压高温、可反复灭菌的工程塑料加工后重复使用，也可以采用透明高分子材料注塑做成一次性耗材，适配不同实验室的使用成本需求。上下两个环形件的同轴度公差在建模时做了严格约束，保证旋合后整圈压合压力一致，不会出现单侧缝隙导致的固定失效。下部基座的底部做了0.2毫米的微凸防滑点设计，放置在光滑的培养板孔底或者载物台面上时不会出现滑移，保证操作和观察过程中的稳定性。

不同于常规的盖玻片收纳盒，这款结构的核心作用不是存储盖玻片，而是在实验操作过程中为盖玻片和其上的聚合物基底提供稳定的夹持固定，解决薄型基底在细胞培养全流程中的固定问题，减少实验过程中的样本损耗。设计时特意规避了多余的结构凸起，整个构件外轮廓光滑无死角，方便实验后清洗灭菌，不会残留培养基或者细胞碎片造成交叉污染。螺纹段的长度经过优化，旋合行程控制在1.5圈即可达到有效压合深度，减少操作时的拧动幅度，提升操作效率，尤其是在批量处理样本时，可以大幅降低单样本的操作时间。
