扫描电镜用二十四位SEM载物台收纳盒

　　在材料表征实验室的日常作业流程中，扫描电镜（SEM）的样品制备与流转环节一直存在不少容易被忽略的细节痛点——常规的零散载物台存放方式，不仅容易在拿取过程中造成样品磕碰、污染，还会因为载物台摆放杂乱延长换样等待时间，甚至出现载物台遗失、编号混淆的情况，直接影响测试效率与数据可靠性。这款专为SEM载物台设计的收纳存储结构，正是针对这类实验室实际使用场景开发的配套工装，核心解决多载物台批量存储、有序流转、精准定位的实际需求。

　　从功能适配层面看，该收纳结构单盒可容纳24个标准SEM载物台，载物台放置位的间隙设置为5.5毫米，这个尺寸并非随意设定：既能够保证相邻载物台上固定的样品不会发生接触剐蹭，避免纳米纤维、薄膜类易损样品在存放转运过程中出现结构破损，又能最大化利用盒内空间，控制整体外形尺寸不会过大，方便在电镜舱旁的操作工作台、样品制备台的有限台面空间摆放，也适配常规实验室样品柜的层板间距，不会出现放不进储物格的情况。整体外轮廓尺寸控制在110×74毫米，这个尺寸刚好可以单手握持拿取，操作人员在样品制备区和电镜室之间转运时，不需要额外配备转运托盘，单手持盒即可完成批量载物台的转移，减少转运过程中掉落的风险。

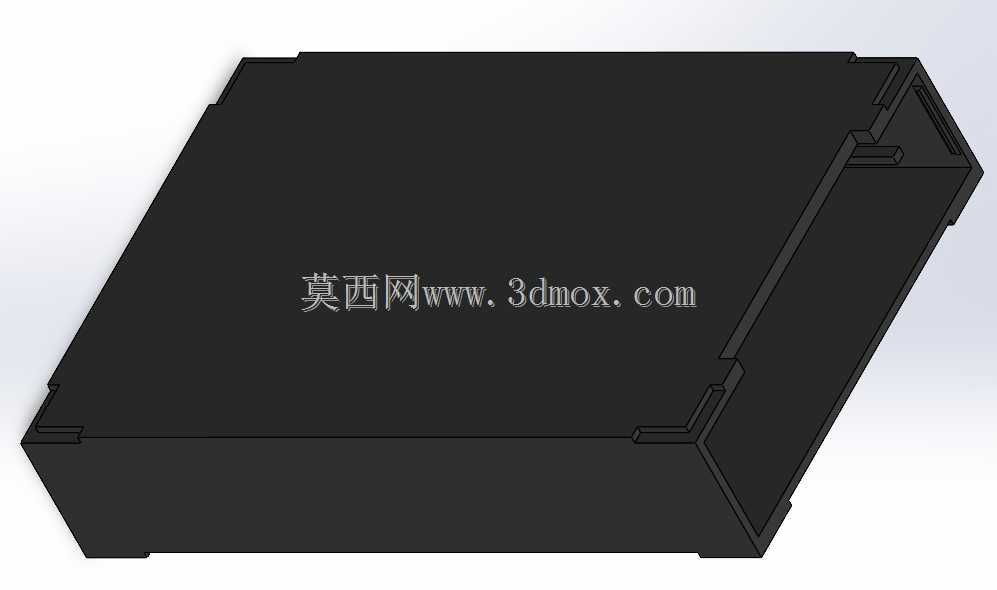

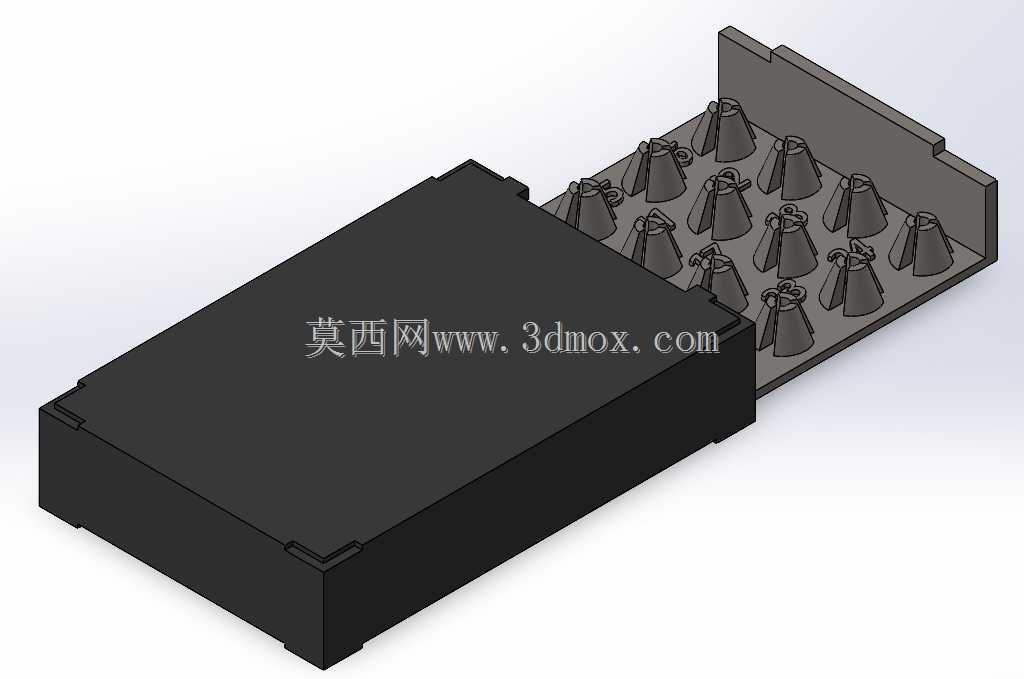

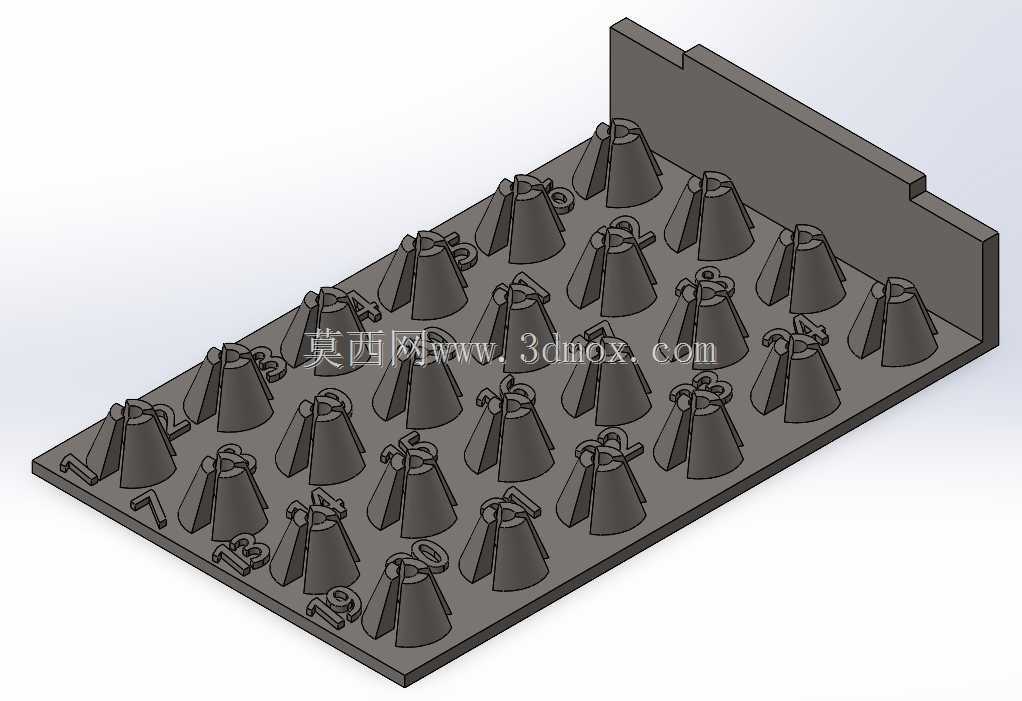

　　结构设计上采用了抽拉式的滑轨配合方案，盒体内部设置了一体化的内滑轨结构，载台托盘顺着滑轨推入盒体后，在完全推入到位时会通过结构卡位实现自动锁定，不会因为盒体倾斜、轻微晃动就出现托盘滑出、载物台散落的情况；抽拉时不需要额外解锁动作，轻拉托盘即可滑出，单手就可以完成开合操作，适配电镜操作时经常需要戴无尘手套的作业场景，不会因为手套摩擦力不足出现操作卡顿。每个载物台放置位都做了锥形定位槽，和标准SEM载物台的底部锥面完全适配，载物台放入后不会在槽内发生转动、移位，哪怕盒体出现小角度倾斜，载物台也不会从槽内脱出，保证样品始终保持朝上的放置状态，避免表面制备好的导电层、样品涂层接触盒壁造成污染。

　　在实际使用场景中，这款收纳盒可以覆盖从样品制备到电镜测试的全流程：制备完成的待测试载物台可以按编号顺序依次放入定位槽，推入盒体锁定后即可转运到电镜舱旁，测试时拉出托盘就可以按顺序拿取载物台，不需要逐个从零散的样品盒里翻找；测试完成的载物台也可以放回对应槽位，转运到样品存储柜统一存放，避免不同批次样品混淆。盒体采用闭合式结构，合上托盘后可以阻挡空气中的浮尘落在样品表面，对于需要长时间存放的纳米纤维、敏感材料样品，能够减少环境浮尘带来的测试干扰，降低样品重新制备的概率。

　　设计过程中充分考虑了3D打印的加工可行性，整体结构没有复杂的倒扣、悬空结构，不需要额外添加支撑材料就可以完成打印制作，采用常规0.4毫米喷嘴、默认打印参数即可加工成型，打印完成后只需要简单去除毛边就可以直接投入使用，不需要二次装配额外的滑轨、锁扣零件，一体化的结构也避免了拼接结构带来的公差累积，保证滑轨推拉的顺畅度不会因为装配误差出现卡滞。滑轨的配合间隙经过反复调试，既不会因为间隙过小出现推拉阻力过大的问题，也不会因为间隙过大导致托盘晃动，推入到位后的锁定结构采用了微凸卡点设计，锁定时会有轻微的触感反馈，操作人员不需要目视确认就可以判断是否已经推到位锁定，在视线被电镜舱门、其他设备遮挡的操作场景下也能准确完成操作。

　　从安装边界和适配性来看，该收纳盒不需要额外的固定安装结构，直接放置在工作台面即可使用，底部做了微小平整边，放置时不会出现打滑、倾斜的情况；如果需要固定在工作台面，也可以在底部粘贴无痕胶实现固定，不会破坏工作台表面。每个定位槽的尺寸适配主流的标准SEM载物台，不需要针对不同品牌的电镜载物台做额外调整，通用性较强，能够覆盖绝大多数材料实验室扫描电镜测试的载物台存储需求，减少实验室零散样品盒的采购数量，让样品存储区域更加规整有序，也能降低因为载物台存放不当带来的样品损耗、测试返工成本。
