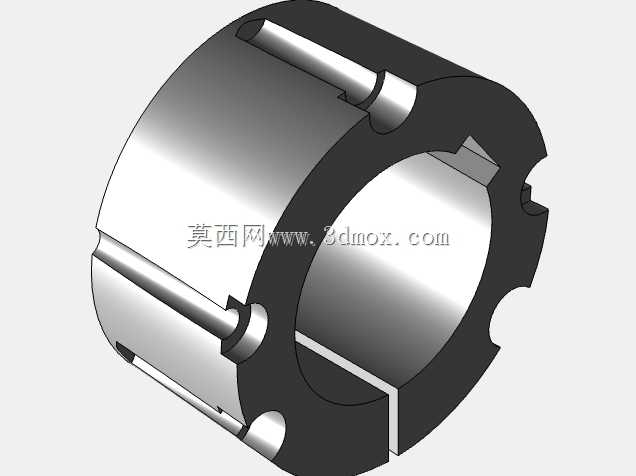

锥面锁紧阀块连接胀套结构

　　这类锥面锁紧结构常配套应用在液压阀块、流体控制阀门的管路对接、阀芯轴系锁紧场景中，在需要无键连接、避免轴孔配合间隙的装配工况下，相比传统平键、花键连接，它不会对轴和安装孔造成键槽应力集中损伤，装拆调整时也不需要额外加工高精度定位面，在小通径液压阀组、仪表阀门的执行机构连接段使用频率很高。从结构功能来看，该零件依靠周向分布的开槽实现径向收缩抱紧，当轴向施加锁紧力时，锥面配合段会产生均匀的径向抱紧力，既可以传递额定扭矩，也能承受一定的轴向载荷，不会出现连接松动、传动打滑的问题，在阀门需要频繁调整开度、存在小幅振动的工况下，这种锁紧结构的抗松动表现比顶丝锁紧、圆螺母锁紧更稳定。

　　设计过程中首先要匹配安装轴径与阀块安装孔的公差带，锥面的锥度通常选取1:10到1:20区间，锥度过小会导致锁紧后拆卸困难，锥度过大则无法提供足够的径向抱紧力，容易出现锁不紧的情况；周向开槽的宽度、深度需要根据材料的弹性变形量计算，既要保证锁紧时开槽位置能产生足够的弹性收缩量，也要避免开槽过深导致零件受载时出现开裂失效，开槽末端通常会设计止裂孔，减少应力集中带来的疲劳断裂风险。

　　零件外圆上分布的凸台结构是锁紧受力点，装配时通过对应工装卡入凸台位置施加轴向压紧力，让内锥面和被连接件的外锥面完全贴合，内孔的直段部分和轴径采用小间隙配合，装配前可以轻松套入安装位置，调整好轴向位置后再完成锁紧，不需要像过盈配合那样采用热装、压装工艺，现场装配和后期维护的效率更高。安装边界方面，该零件的轴向安装长度需要匹配阀块安装槽的深度，锁紧后零件端面不能突出阀块安装平面，避免影响后续阀盖、执行器的装配贴合度；外圆的最大直径要小于安装沉孔的直径，预留至少0.5mm的径向间隙，避免锁紧过程中零件外圆和沉孔壁发生卡滞，导致径向抱紧力无法均匀作用在轴面上。

　　实际应用中，这类结构还常被用在阀门的手轮连接、阀杆位置锁定环节，当阀门需要调整开关限位时，松开锁紧结构就可以灵活调整手轮和阀杆的相对角度，调整到位后重新锁紧即可，不需要重新加工定位销孔，在多通路阀块的集成装配中，这种无键连接结构可以大幅压缩装配空间，不需要额外预留键槽、销孔的安装位置，能让阀块的整体布局更紧凑。结构细节上，零件的所有锐边都做了小倒角处理，避免装配时刮伤配合面，锥面的表面粗糙度需要控制在Ra1.6以内，保证锥面贴合时接触面积能达到85%以上，如果锥面粗糙度过高，会导致实际接触面积不足，锁紧后能传递的扭矩会大幅下降，长期受载还容易出现配合面压溃、磨损的问题。选材上通常采用中碳钢经调质处理，既有足够的强度承受锁紧力，也有合适的弹性保证开槽部分能反复胀缩不出现塑性变形，表面做发黑处理提升防锈能力，适配阀门工况下可能接触的水汽、液压油介质环境。
