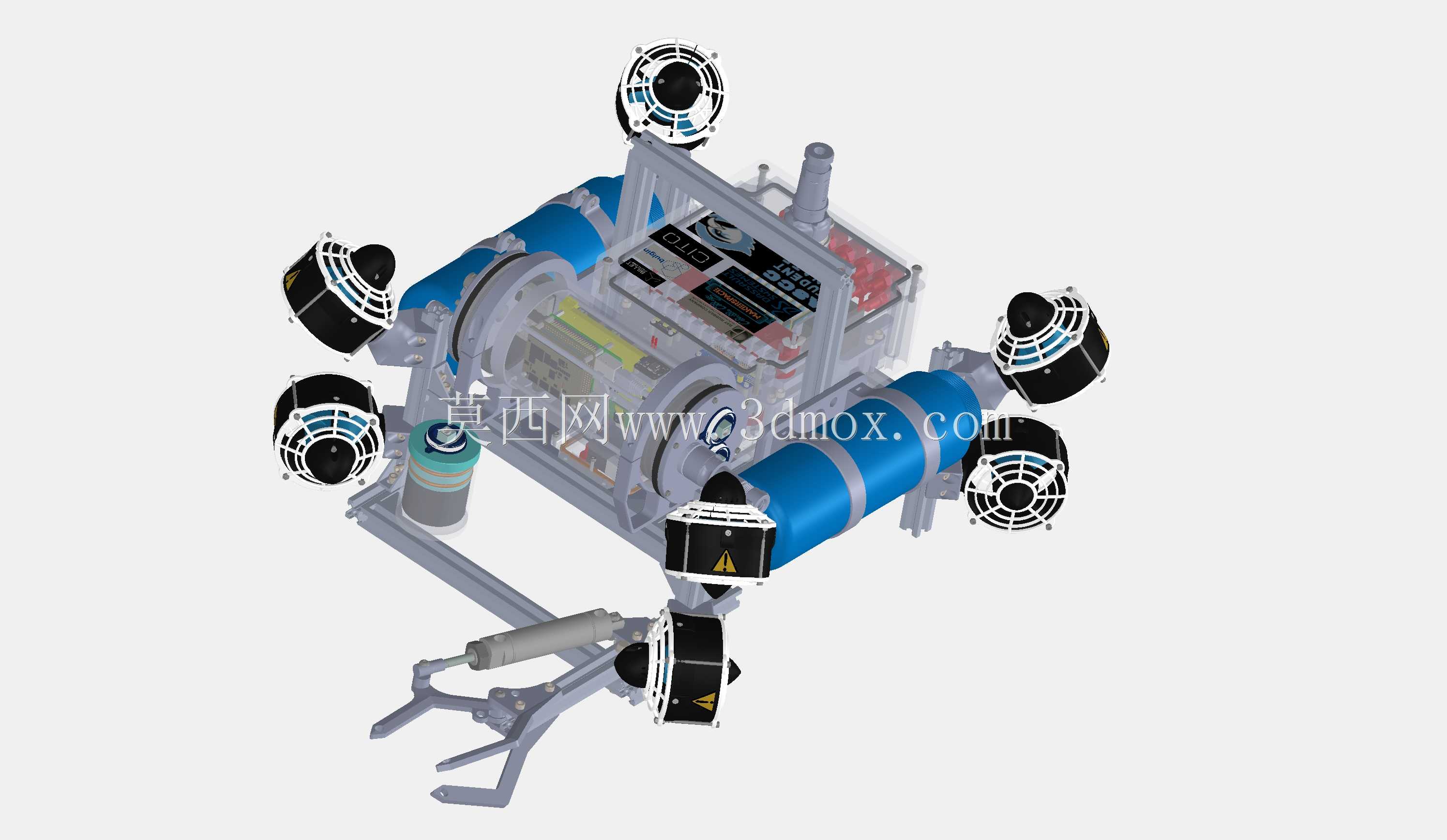

卡布里洛ROV-900-1水下机器人阀块备份结构

　　这套ROV-900-1的阀块结构，采用集成式油路设计思路，将原本需要分散布置的方向控制、压力调节、流量分配等阀件的油路全部整合在整块阀块内部，通过内部交叉孔道的排布实现不同油路的连通与隔断，最大程度减少了外部管路的接头数量，从结构上降低了水下高压环境下液压油泄漏的概率。在实际作业场景中，这类阀块需要匹配ROV的机械臂动作、推进器动力调节、作业工具夹持等多个液压执行单元的动力供给，因此内部油路的通径设计需要根据不同回路的流量需求做差异化处理，给机械臂供油的主回路通径更大，沿程压力损失控制在允许范围内，给辅助作业机构供油的辅助回路通径可适当缩小，在满足流量需求的前提下压缩阀块的整体体积。水下遥控机器人的液压阀块作为整套液压系统的核心集成部件，承担着水下作业时多回路液压动力分配、执行机构动作控制的核心作用，这类应用在深海科考、水下管线巡检、近岸水下设施维护场景的ROV设备，其阀块设计直接决定了整套液压系统的可靠性与水下作业的稳定性。不同于陆地工况使用的常规阀块，水下ROV搭载的阀块需要承受长期的静水外压，同时还要适配密封舱内的紧凑安装空间，避免过多外接管路带来的泄漏风险与额外重量负担。

　　设计过程中首先要确定阀块的安装边界，要匹配ROV密封舱内的预留安装位，阀块的外形棱角做倒钝处理，避免安装过程中刮伤舱内的密封线缆与其他电子元件，安装孔位的位置度公差控制在合理范围内，保证阀块安装后与周边阀件、管路接头的对接精度，避免强行装配带来的密封件变形问题。阀块内部的孔道加工要注意交叉孔处的毛刺清理，防止液压油冲刷下金属碎屑进入液压回路，造成阀件卡滞、密封件划伤等故障，这一点在水下作业场景中尤为重要，因为水下设备的故障排查与维修成本远高于陆地设备，一旦液压系统出现故障，往往需要将ROV回收至甲板才能处理，会直接中断水下作业流程。考虑到水下环境的温度变化，阀块材质选用具备良好抗腐蚀性能的金属材料，表面做相应的防腐处理，避免长期接触高湿度、高盐雾环境出现锈蚀，影响阀块的使用寿命与密封性能。油路的布局上，将高压进油回路、回油回路、控制油回路做分层排布，避免高压油路与回油路过近带来的压力脉动干扰，同时在阀块表面预留对应的阀件安装面，每个安装面的平面度满足液压阀件的密封要求，安装螺纹孔的深度与精度符合标准规范，保证阀件安装后密封面完全贴合，不会出现渗油问题。

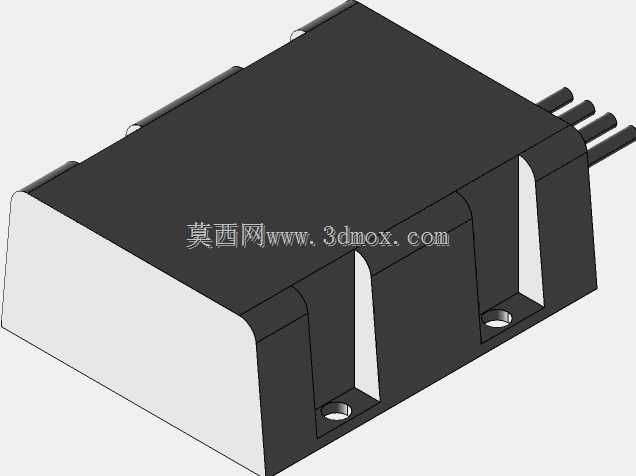

　　这套备份结构完整保留了阀块的所有油路特征与安装接口，可用于阀块加工前的结构校核、装配干涉检查，也可作为原有阀块损坏后的替换设计参考，在做结构验证时，可以通过三维模型直接模拟阀块内部的油液流向，核算不同回路的沿程压力损失，提前发现孔道设计中存在的通径不足、油路干涉等问题，减少实际加工后的试错成本。对于水下ROV这类对空间、重量、可靠性都有严苛要求的装备来说，集成式阀块的设计需要在功能集成度与加工可行性之间找到平衡，过于复杂的内部孔道会提升加工难度与成本，也会增加孔道交叉处的工艺缺陷风险，而集成度不足则会增大阀块体积，增加外接管路数量，降低系统可靠性。

　　在安装边界的设计上，阀块的进出油口位置要匹配舱内管路的走向，避免管路出现过度弯折，同时预留足够的操作空间，方便后期阀件的拆装与维护，不需要将周边其他部件全部拆除就能完成阀件的更换作业。阀块的壁厚设计要同时满足内部液压油压力与外部静水压力的强度要求，通过受力核算确定不同位置的最小壁厚，避免高压工况下阀块出现变形甚至开裂，尤其是在深海作业场景下，外部静水压力会随着作业深度增加而升高，阀块的强度冗余量要匹配ROV的最大设计作业深度，保证在极限深度下阀块结构不会出现失稳变形。
