简易扳机式触发结构件三维设计

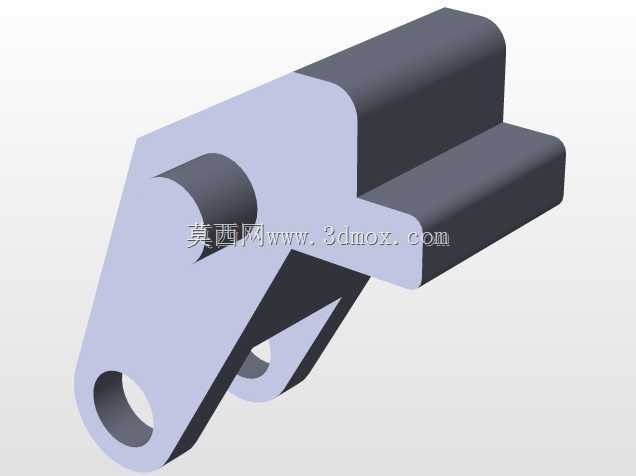

　　这类触发结构件常应用在轻武器击发机构、小型弹射装置、手动触发式工装夹具的动作执行端，核心作用是将操作者的手指按压力转化为机构的解锁/击发动作，是手动触发类设备里直接和操作者交互的核心受力零件。从结构设计逻辑来看，该零件采用一体化铣削成型的结构思路，上部设置两个同轴铰接孔，用于穿装铰接销轴，将整个触发件铰接在设备基座上，铰接孔的同轴度公差需要控制在0.02mm以内，避免扳机扣动时出现卡滞、晃量过大的问题；上部的双支耳结构既提升了铰接位置的结构强度，又为中间的阻铁让位槽留出了足够空间，支耳的厚度根据常规击发簧的作用力计算，单边厚度取6mm即可承受常规击发状态下的120N峰值冲击力，不会出现支耳断裂变形的问题。

　　零件中部的圆柱凸台是阻铁卡合的受力位，凸台的端面做了15度的斜角导向处理，在扳机复位过程中可以顺畅顶开阻铁完成卡合，不需要额外增加导向零件，减少了整个机构的零件数量；下部的弯钩状扳机扣位做了圆弧过渡处理，贴合普通人手指指腹的弧度，扣动时的接触压强控制在人体可接受的范围内，长时间操作也不会出现明显的压痛感。从安装边界来看，该零件的整体高度控制在78mm，上部双支耳的外轮廓宽度为22mm，铰接孔中心到下部扣位最下端的距离为62mm，安装时需要在铰接孔位置配装直径4mm的圆柱销轴，销轴两端采用卡簧限位，预留的轴向窜动间隙控制在0.1mm以内，既保证转动顺畅又不会出现横向晃量；零件和基座安装面之间预留0.5mm的间隙，避免转动时和基座发生摩擦剐蹭。

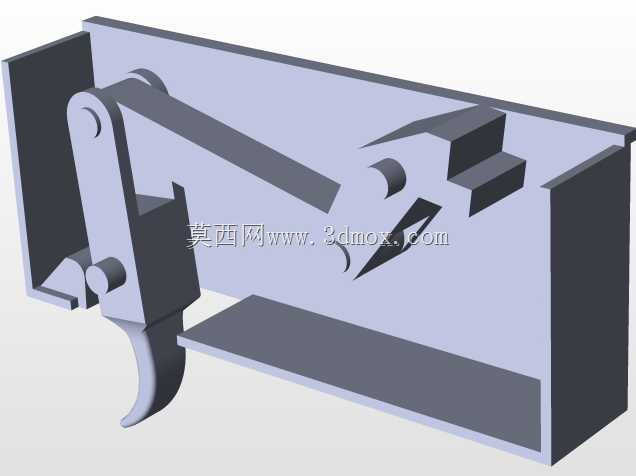

　　在实际工况下，该扳机的转动行程设计为8度，扣动到3度位置时开始推动阻铁脱离击发位，扣动到7度位置时阻铁完全脱开完成击发动作，最后1度的行程为空程，避免扣动过位导致零件碰撞损坏；复位依靠套在铰接销轴上的扭转弹簧提供动力，弹簧的一端抵在扳机中部的定位槽内，另一端抵在基座的定位凸台上，复位扭矩设置为0.2N·m，既可以保证扳机在无外力状态下稳定复位到初始位置，又不会让操作者扣动时感觉到明显的阻力。设计时特意将所有受力棱边做了R0.5的圆角处理，避免应力集中导致零件在反复扣动的疲劳工况下出现开裂，零件的材质选用45号钢调质处理，表面做发黑防锈处理，兼顾强度和耐磨性能，在常规使用场景下可以承受超过10万次的扣动循环而不出现性能衰减。

　　这类结构除了应用在轻武器领域，也可以经过尺寸适配后用在手动触发的安全锁具、快速释放夹具、弹射玩具等产品上，只需要调整铰接孔的间距、凸台的高度和扣位的弧度，就可以适配不同的触发力和行程需求，结构通用性较强，不需要复杂的加工工艺，普通三轴铣床就可以完成全部加工工序，加工成本较低，适合批量生产。
