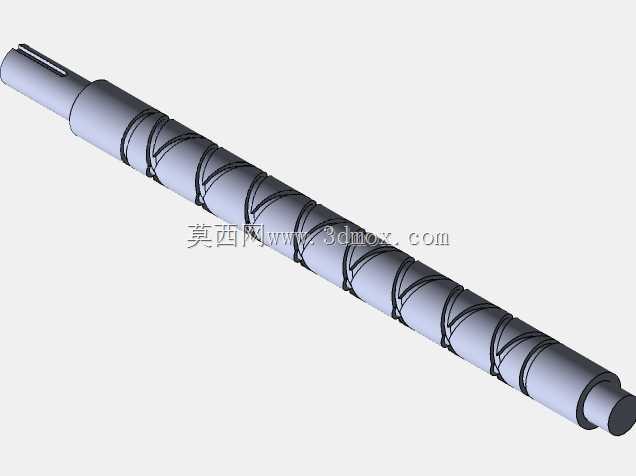

带螺旋沟槽长轴类传动构件三维结构

　　这类带连续螺旋沟槽的长轴构件，常见于需要实现直线往复与回转运动复合转换的设备场景，比如轻工包装设备的送料机构、纺织机械的导纱部件、小型输送设备的螺旋推料单元，也会出现在部分专用机床的进给导向结构中，核心作用是通过自身沟槽与配套滑块、销钉类部件的配合，将单一的回转输入转化为受控的直线往复输出，或是反过来将直线位移转化为定比回转运动，相比普通光轴加独立凸轮的组合结构，这类一体式螺旋沟槽轴能大幅缩减机构的整体安装空间，减少装配环节的配合误差累积。

　　从结构设计逻辑来看，轴体两端预留的光轴段是安装轴承的支撑位，直径尺寸需要匹配对应规格的深沟球轴承或是滑动轴套的内孔公差，安装时两端支撑位的同轴度需要控制在0.02mm以内，避免高速回转时出现径向跳动，影响传动精度。轴身的螺旋沟槽采用等导程设计，沟槽的截面轮廓为圆弧过渡，能够降低配合件在沟槽内滑动时的接触应力，减少长期运行后的磨损量，沟槽的螺旋升角经过匹配计算，确保配合件在槽内运行时无卡滞点，换向位置的槽口做了平滑圆弧修型，避免运动换向时出现刚性冲击。轴体一端加工的扁位结构，是用来安装联轴器或是同步带轮的动力输入位，扁位的厚度尺寸需要与配套传动件的卡槽尺寸匹配，保证扭矩传递过程中无打滑间隙。

　　在实际建模过程中，这类轴的主体回转特征可以通过旋转凸台快速生成，螺旋沟槽部分需要先绘制对应导程的螺旋线作为路径，再绘制匹配沟槽截面的轮廓草图，通过扫描切除特征完成沟槽加工，建模时需要注意沟槽两端与轴身光面的过渡处理，避免出现尖锐棱角导致的应力集中问题，同时要校验轴体各段的直径差，确保加工时的退刀空间足够，符合常规车削、铣削加工的工艺要求。安装边界方面，这类长轴的支撑跨距需要结合轴的整体长径比设计，当长径比超过20时，需要在轴身中间位置增加辅助支撑结构，避免轴体高速回转时出现挠曲变形，影响传动稳定性；轴端的动力输入段需要预留足够的轴向定位空间，通过轴用挡圈或是锁紧螺母实现轴的轴向固定，防止运行过程中出现轴向窜动。

　　在实际设备选型应用中，这类螺旋沟槽轴的材质通常选用40Cr调质处理，表面硬度达到HRC28-32，兼顾芯部韧性与表面耐磨性，沟槽表面可以根据使用工况做发黑或是镀硬铬处理，提升防锈能力与表面耐磨性能，对于运行频率较高、负载较大的场景，还可以对沟槽表面做高频淬火处理，进一步提升接触疲劳强度，延长构件的使用寿命。不同于普通的平键传动轴，这类带螺旋沟槽的轴不需要额外加装导向套或是凸轮机构，自身就能完成运动形式的转换，在小型自动化设备的紧凑空间布局中优势明显，能够有效减少设备的零件数量，降低整体装配难度，同时减少多零件配合带来的累积误差，提升机构的运行精度与可靠性。建模时还需要注意各轴段的过渡圆角设计，所有直径变化的台阶位置都要设置不小于1mm的过渡圆角，避免应力集中导致轴体在交变载荷下出现断裂失效，两端的中心孔需要按照标准B型中心孔设计，方便加工过程中的装夹定位，也便于后期设备维护时的拆装检测。
