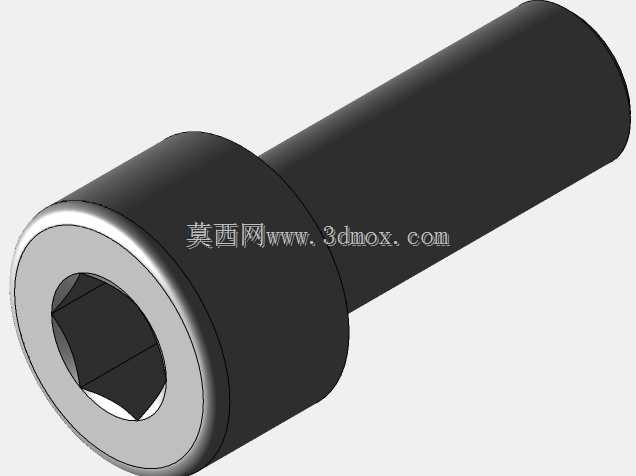

内六角圆柱头锁紧螺钉结构设计

　　在各类机械装配场景中，螺纹紧固件始终是实现零部件刚性连接的核心基础元件，这款内六角圆柱头锁紧螺钉，主要面向需要沉头安装、高锁紧力、小操作空间的装配工况设计，常见于液压阀块集成安装、精密仪器仪表内部组件固定、自动化设备模组拼接、模具型腔组件锁紧等场景。从实际使用需求出发，这类螺钉的头部采用圆柱型结构，可完全沉入预制的沉孔内，安装后连接件表面无凸起结构，既能够避免突出的头部剐蹭周边运动部件，也能让设备外表面保持平整，适配对外观平整度、安装空间有严格要求的紧凑装配场景。

　　头部驱动端采用标准内六角凹孔设计，相比十字槽、一字槽结构，内六角驱动能够承受更大的拧紧扭矩，装配时可施加足够的预紧力，避免长期受振动载荷出现螺纹松脱问题，同时内六角扳手的操作角度适配性更强，在周边空间狭窄、无法使用外六角套筒或开口扳手的位置，仅需很小的操作空间即可完成拧紧或拆卸作业，在密集排布的阀块安装面、狭小的设备腔体内装配时优势尤为明显。杆部采用全螺纹或半螺纹结构设计，螺纹精度满足通用紧固件公差要求，螺纹牙型经过优化，啮合时受力均匀，能够承受足够的轴向拉应力与横向剪切力，适配不同厚度的被连接件组合，当用于阀块组件锁紧时，可穿过上层阀板的光孔直接拧入下层阀块的预制螺纹孔，配合端面的平整承压面，能够保证阀块结合面的密封压力均匀，避免液压油从结合面渗漏。

　　设计过程中，头部与杆部的过渡位置采用圆角过渡结构，避免应力集中导致的螺钉断裂问题，这一细节在承受交变载荷、频繁振动的设备上至关重要，很多紧固件失效案例都源于头杆结合处的应力集中，在设备长期运行过程中受反复冲击载荷出现疲劳断裂，进而引发连接松脱、设备故障。头部下端的承压面经过平整度处理，装配时与被连接件的沉孔端面完全贴合，不会出现偏载导致的预紧力损失，也能避免承压面压伤被连接件表面，尤其是在铝合金阀块、塑料仪表壳体这类低硬度材质的零部件上装配时，平整的承压面可有效分散压应力，防止壳体表面出现压痕甚至开裂。从安装边界来看，设计时需要匹配对应规格的沉孔尺寸，沉孔深度要略大于螺钉头部高度，保证头部完全沉入后不突出安装面，沉孔直径要预留足够的扳手操作间隙，避免内六角扳手无法完全插入驱动孔；螺纹底孔的深度要大于螺钉拧入深度，预留足够的螺纹啮合长度，同时避免螺钉顶到孔底导致无法锁紧，针对不同材质的被连接件，拧入深度也有对应工程要求，钢件连接时拧入深度不小于螺纹公称直径的1倍，铸铁件不小于1.5倍，铝合金等软质材料则需要达到2倍以上，才能保证足够的连接强度。

　　这类锁紧螺钉在实际选型时，需要结合工况的载荷类型确定性能等级，承受静载荷的普通装配场景可选用常规性能等级产品，承受冲击、振动、交变载荷的场景则需要选用更高性能等级的材质，同时可配合螺纹胶、防松垫圈等辅助防松结构，进一步提升连接可靠性。在三维建模过程中，需要严格遵循对应紧固件的标准尺寸参数，保证内六角对边宽度、头部直径、头部高度、螺纹大径小径、过渡圆角等关键尺寸的精度，否则在后续虚拟装配时会出现干涉、无法装配的问题，尤其是在做阀块集成设计时，螺钉的安装空间、扳手操作空间都需要在装配阶段做干涉检查，避免实际加工装配时出现螺钉与周边孔道、零部件干涉的问题。很多新手工程师在做这类紧固件建模时，容易忽略头杆过渡圆角、内六角孔的倒角等细节，这些细节不仅影响模型的写实度，更会在后续做有限元应力分析时导致应力计算结果失真，无法准确模拟螺钉实际受力状态，进而影响结构强度校核的准确性。
