独木舟双轮短途运输托架结构设计

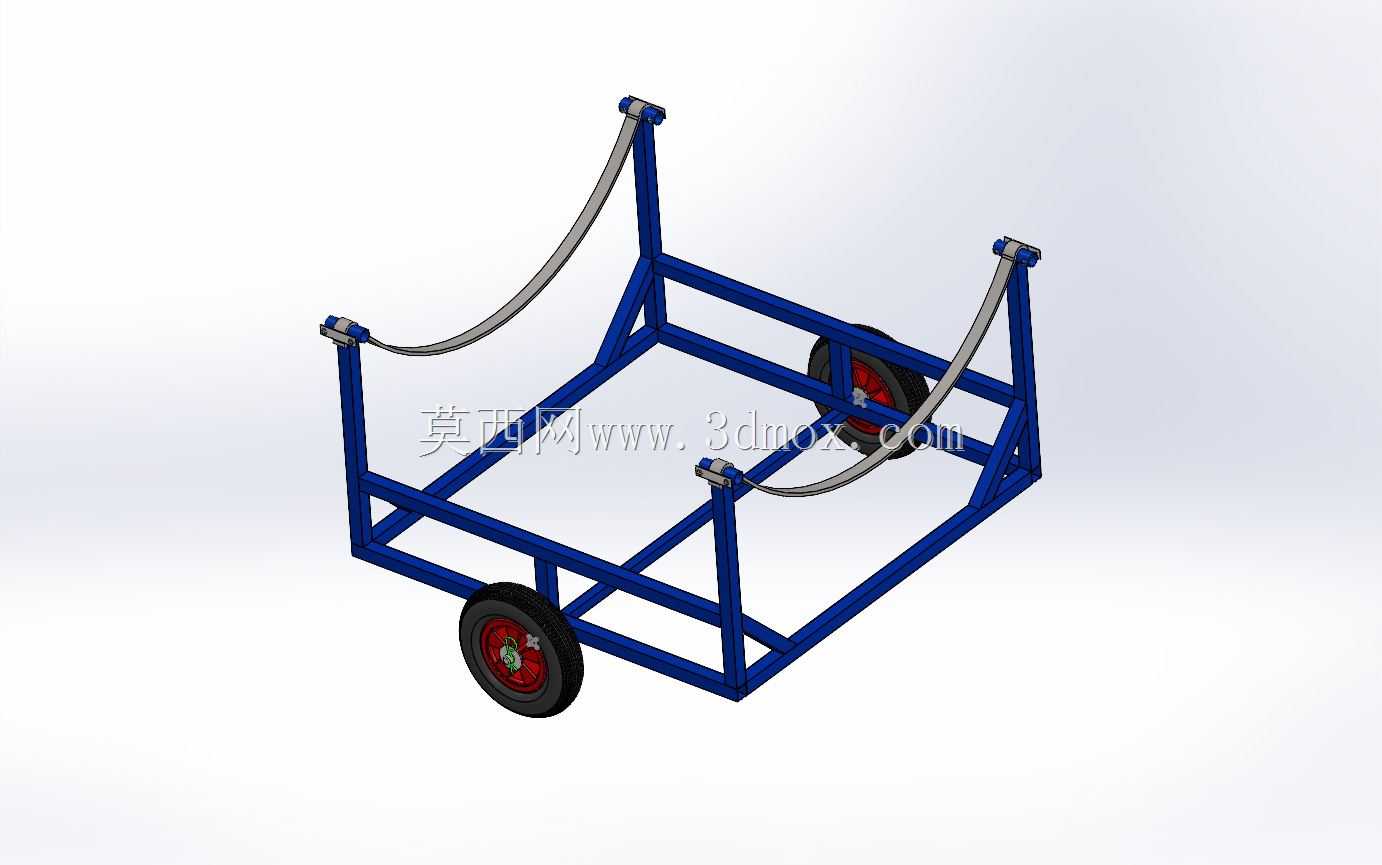

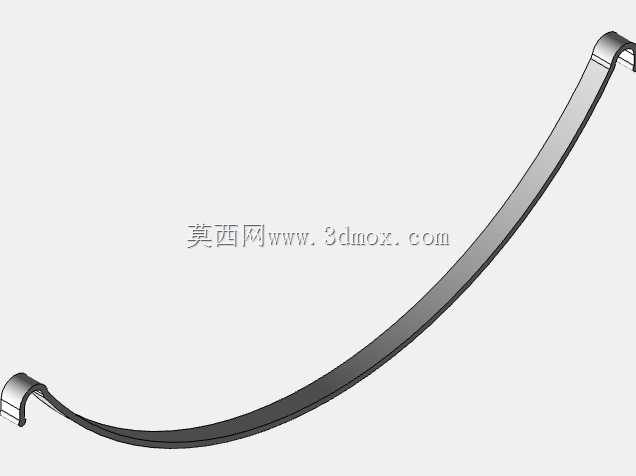

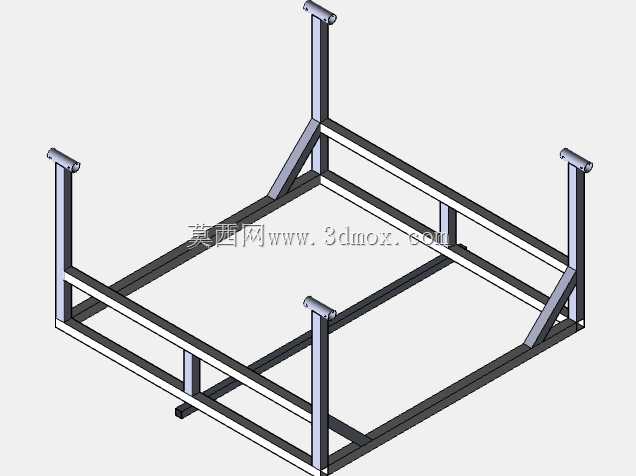

　　这款双轮托架的核心应用场景集中在滨水区域的独木舟短途转运环节，覆盖从车辆停放点到下水岸线的非铺装路面通行需求，解决单人搬运长尺寸舟体时的受力失衡问题，避免舟体外壳与地面砂石摩擦造成的刮擦损伤。从结构功能来看，托架采用矩形管材焊接形成的矩形承载框架作为主体，框架整体宽度匹配常规Va'a V6型独木舟的底部支撑跨度，长度方向预留足够的舟体承托余量，避免转运过程中舟体前后窜动。框架两侧对称设置两组弧形柔性绑带固定位，绑带采用耐磨柔性材质，固定端通过螺栓锁紧在框架竖管顶端的安装座上，可根据舟体实际外径调整绑带张紧度，既保证固定可靠性，又不会对舟体复合材料外壳造成压痕损伤。

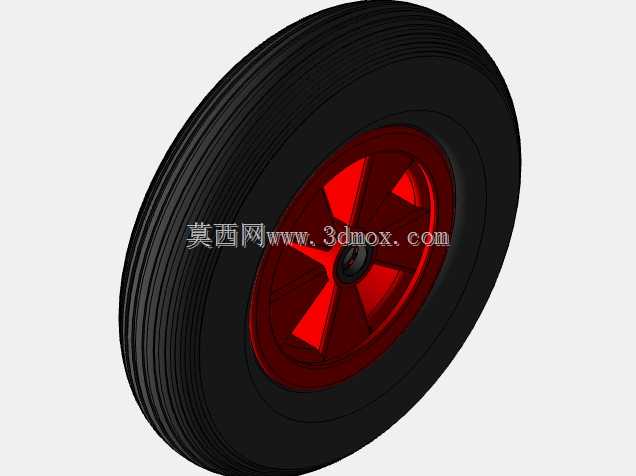

　　行走机构采用两个带深沟球轴承的充气橡胶轮，轮组安装在框架靠近重心的横向轴位上，轮轴位置经过重心匹配计算，装载舟体后整体重心落在轮轴靠前100mm范围内，操作人员仅需在扶手端施加15kg以内的下压力即可抬起托架前端，推行过程中无需持续承受舟体的全部重量，大幅降低单人转运的劳动强度。设计过程中优先考虑了户外使用的抗腐蚀需求，框架所有管材连接处采用满焊工艺，焊后打磨平整做喷塑处理，避免滨水高湿度环境下的焊缝锈蚀问题；轮组的轴承位置加装防尘密封圈，可抵御岸线区域的细沙侵入，减少日常维护频次。

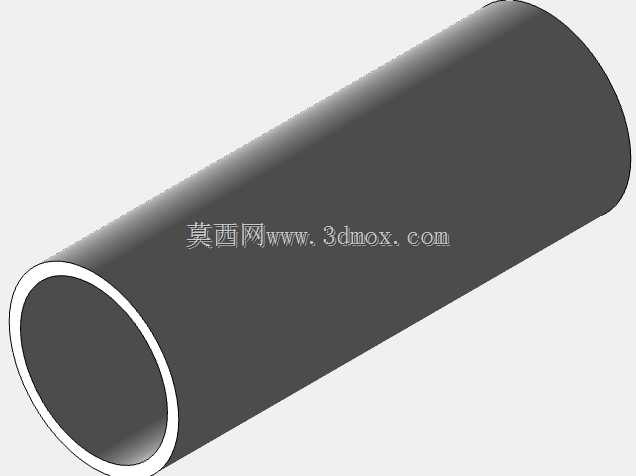

　　安装边界方面，托架空载状态下整体高度不超过1100mm，宽度控制在800mm以内，可直接放入常规皮卡货箱或SUV后备箱携带，无需额外拆解；框架底部预留了可选装的支撑脚安装孔，停放时可翻下支撑脚保持托架水平，方便单人完成舟体的装载与固定作业，无需额外人员辅助扶正。框架的管材选型兼顾了强度与自重，主承载梁采用40402mm的矩形钢管，辅助支撑管采用30302mm矩形钢管，整体空载重量控制在18kg以内，单人可轻松完成抬卸操作。绑带的固定座设计为可翻转结构，不使用时可将绑带收纳至框架内侧，减少存放时的空间占用，同时避免绑带长期暴露在紫外线下加速老化。

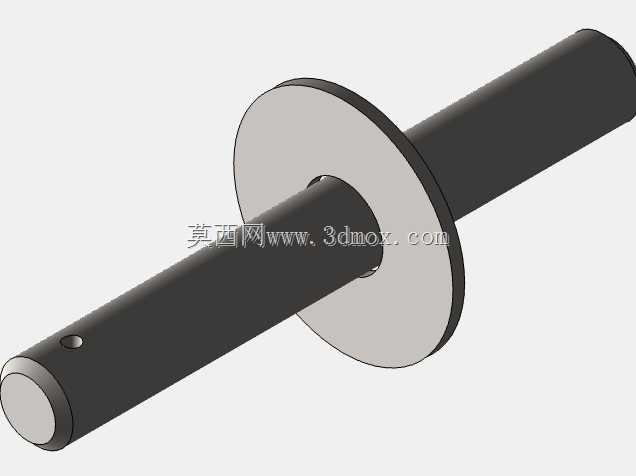

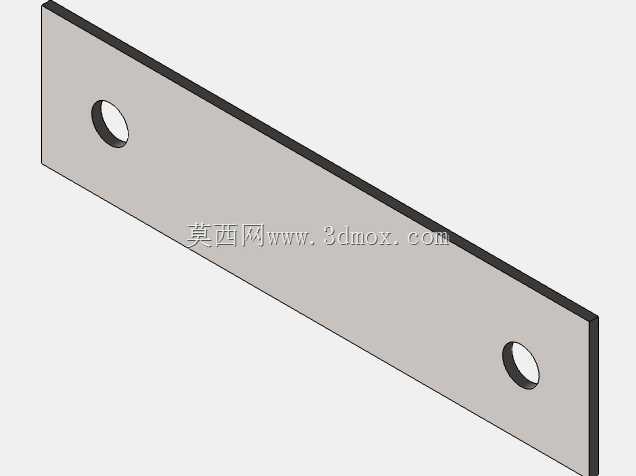

　　轮组的安装采用快拆结构，需要进一步压缩存放体积时，可快速拔出轮轴固定销拆下两个车轮，拆分后的框架可竖直放置在储物间角落，占用空间不足0.3立方米。实际使用过程中，该托架除了转运独木舟外，也可临时用于转运同尺寸范围的长型杆件、板材类物料，框架上平面可直接放置平整物料，搭配绑带即可完成固定，具备一定的通用拓展能力。框架前端的扶手位置做了圆弧收边处理，避免推行过程中尖锐边角划伤操作人员，扶手处可根据使用需求加装橡胶握套，提升长时间推行的握持舒适度。考虑到非铺装路面的通行需求，轮组选用的充气轮胎胎纹深度较深，在草地、砂石滩涂等松软路面具备足够的抓地力，不会出现打滑陷胎的问题；轮轴与框架的连接位置加装了加强筋板，应对颠簸路面的冲击载荷时，不会出现焊缝开裂或轴位变形的问题。
