JCB挖掘臂工作装置结构三维设计

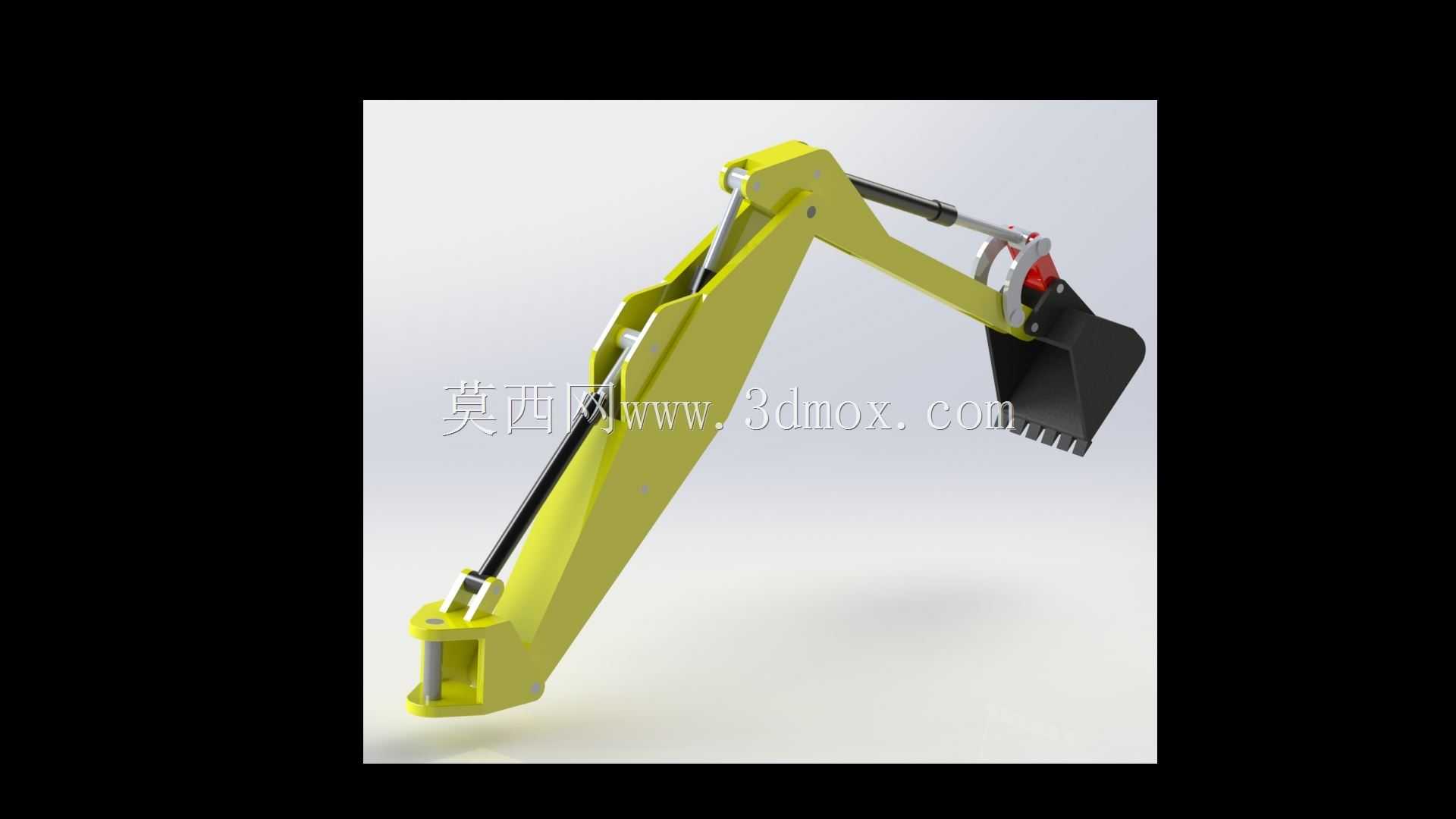

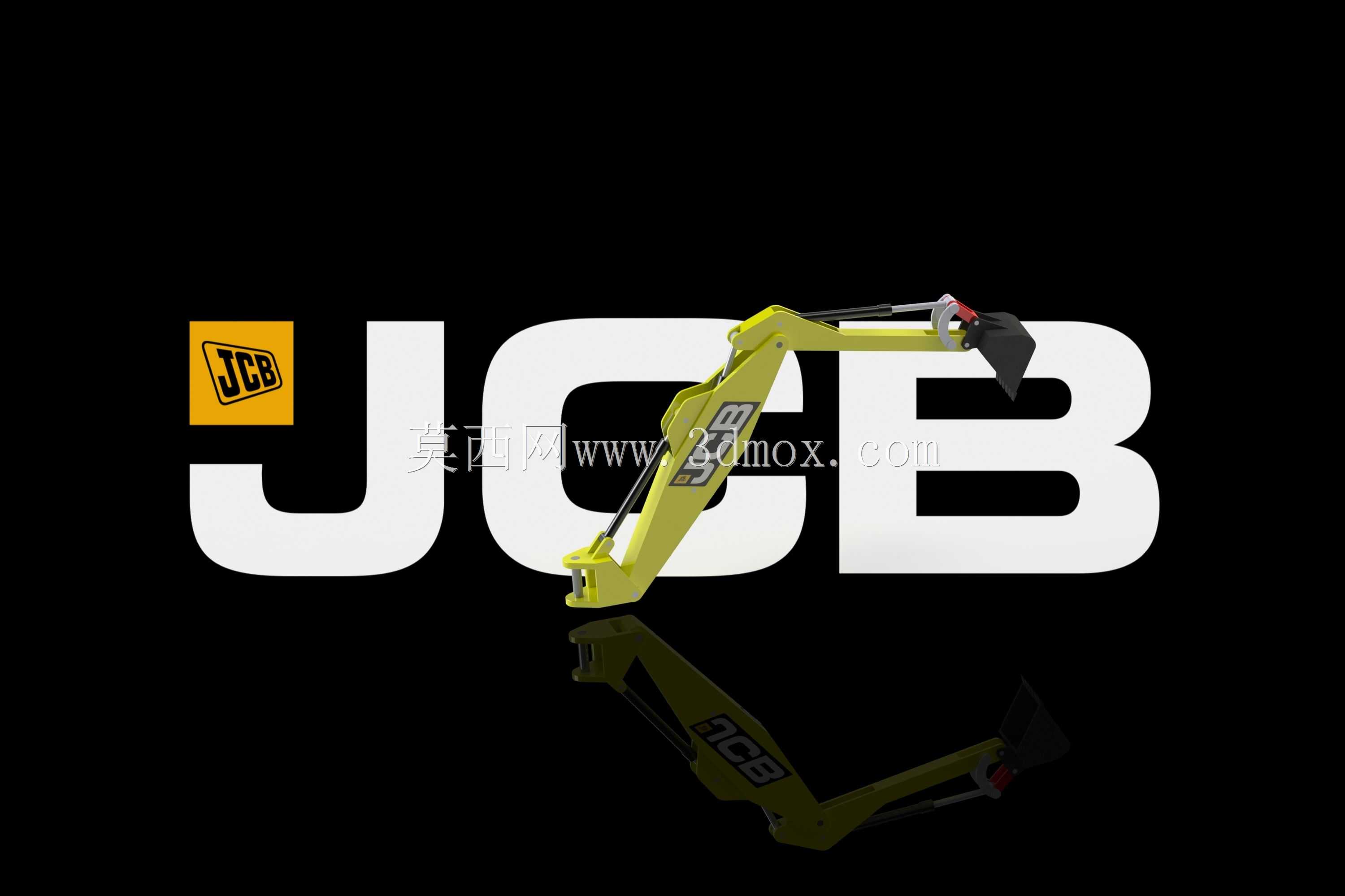

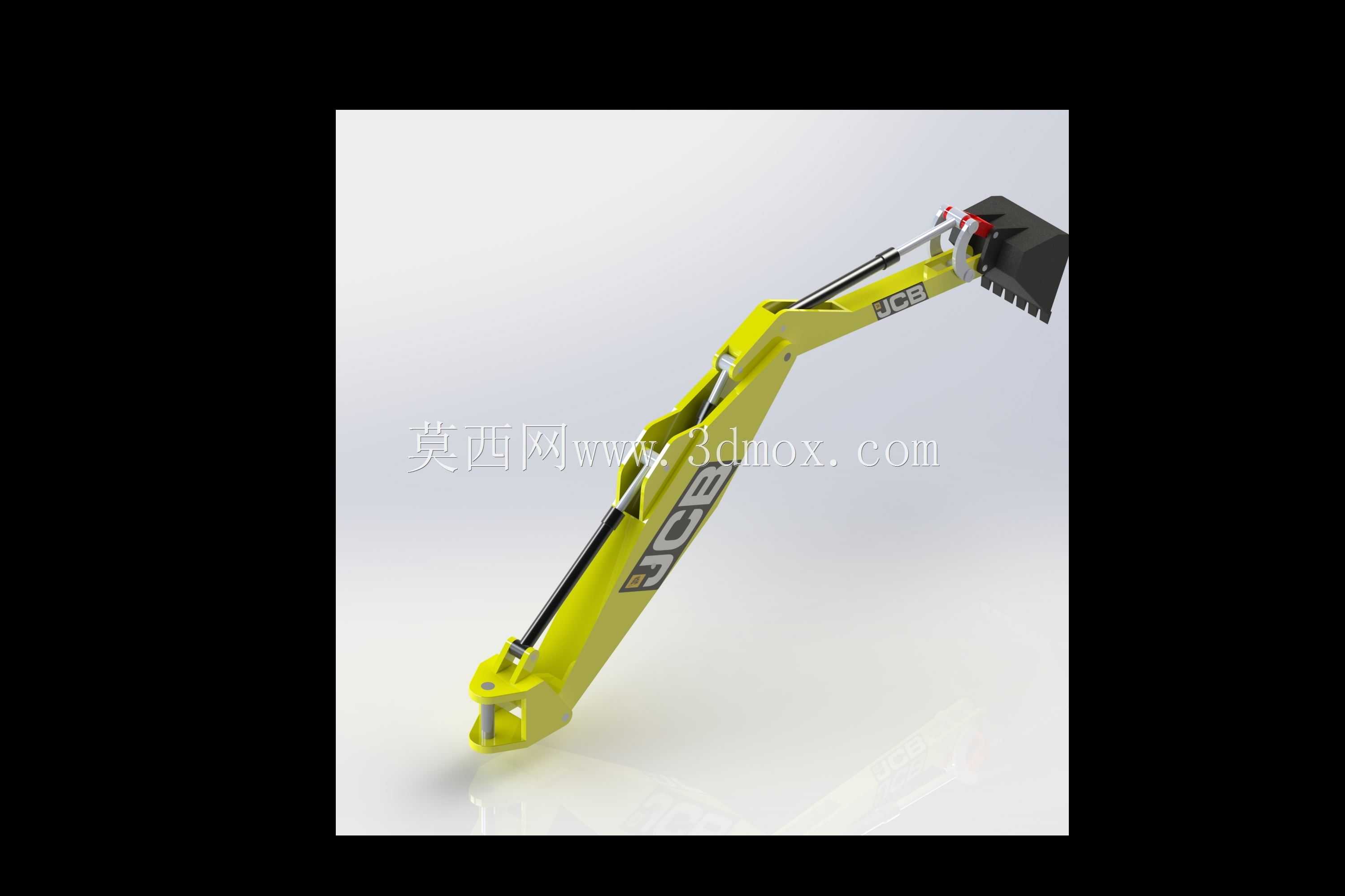

这套JCB挖掘臂工作装置的三维结构，完整还原了挖掘设备核心作业单元的铰接逻辑与运动边界，在土方作业、市政管线开挖、小型场地整平、农用水利沟渠修整等场景中，这类工作装置直接决定设备的作业覆盖范围与负载输出能力。从结构组成来看，整套装置包含动臂、斗杆、挖斗三个核心铰接段，配合三组液压油缸完成举升、收斗、回转联动的动作输出，各铰接点的销轴配合间隙在建模时做了工程化预留，既保证运动过程无卡滞，也能抵消实际工况中销轴衬套的磨损余量。

设计过程中优先考虑了作业半径的覆盖合理性，动臂根部的铰接位置与机身回转平台的安装面做了匹配设计，安装孔位的同轴度公差在模型中通过基准轴约束做了明确限定，避免实际装配时出现孔位错位导致的装配应力。斗杆与动臂的连接铰点位置经过运动仿真验证，当动臂举升到最大仰角时，斗杆收折状态不会与动臂本体发生运动干涉，挖斗处于最大挖掘深度位置时，斗杆与动臂的夹角处于液压油缸出力效率最高的区间，避免油缸行程末端受力过载。

从功能特性来看，挖斗的切削刃角度做了适配土方作业的优化，斗齿的安装座采用可更换式结构设计，在模型中预留了斗齿销的安装孔位与拆卸空间，实际使用中磨损后可快速更换斗齿，无需对挖斗本体做焊补修复。液压油缸的铰接端采用球铰配合结构，能够抵消工作过程中结构件微小形变带来的径向力，避免油缸杆出现偏磨导致的密封件泄漏问题。所有铰接位置的润滑脂注油通道在模型中做了路径预留，注油嘴的安装位置避开了结构应力集中区，同时方便日常维护时的加注操作。

外形尺寸方面，整套工作装置在完全收折状态下的外轮廓尺寸适配小型挖掘设备的运输宽度要求，不会超出机身侧方的通行边界，运输状态下挖斗收折到机身前端位置，重心靠近回转平台中心，减少运输过程中的配重负载。最大伸展状态下的作业半径覆盖常规小型挖掘作业的需求范围，最大挖掘深度满足市政管线埋设、农田沟渠开挖的常规深度要求，卸载高度能够匹配常见的土方运输车辆货厢高度，无需额外抬高机身即可完成卸料作业。

安装边界上，动臂根部的连接法兰与回转平台的安装座采用止口定位结构，模型中明确标注了止口的配合尺寸与连接螺栓的分布圆直径，装配时可通过止口快速定位，再穿入连接螺栓完成紧固，降低现场装配的对位难度。液压管路的布置路径沿着动臂、斗杆的结构加强筋位置排布，在模型中预留了管卡的安装位置，管路走向避开了运动过程中的结构干涉区，同时减少作业过程中碎石、土体对管路的剐蹭损伤。结构件的截面采用变截面箱型结构，在受力较大的铰接位置做了局部加厚处理，非主要受力区域适当减小壁厚，在保证结构强度满足挖掘负载要求的前提下，尽可能降低工作装置的整体重量，减少液压系统的无效负载，提升作业过程中的动作响应速度。
