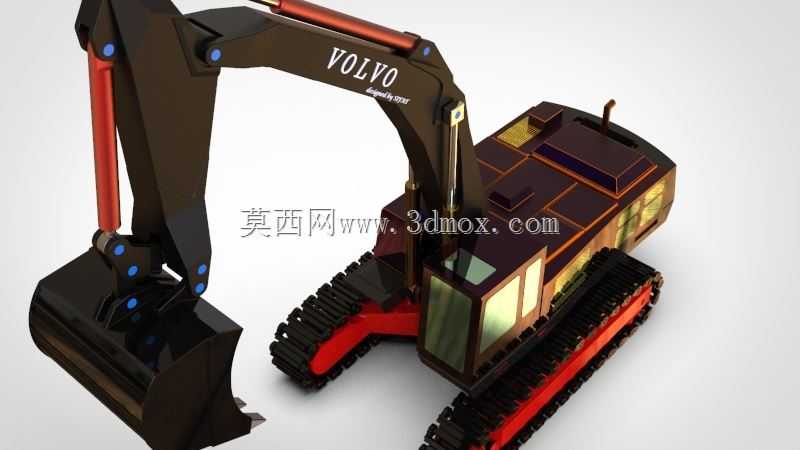

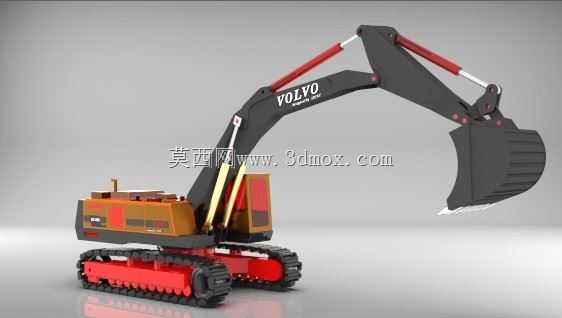

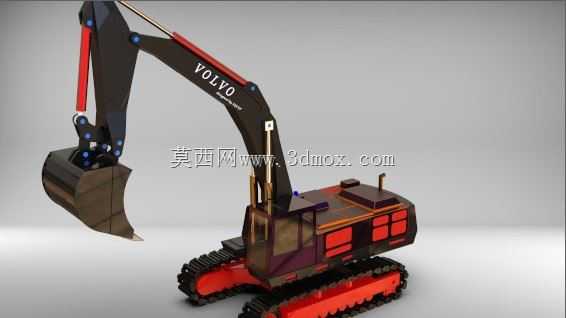

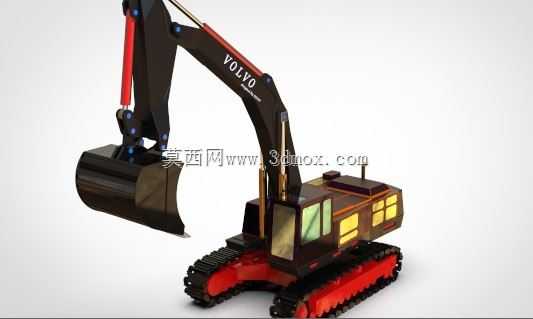

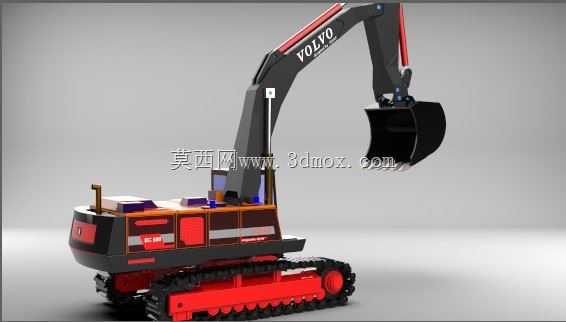

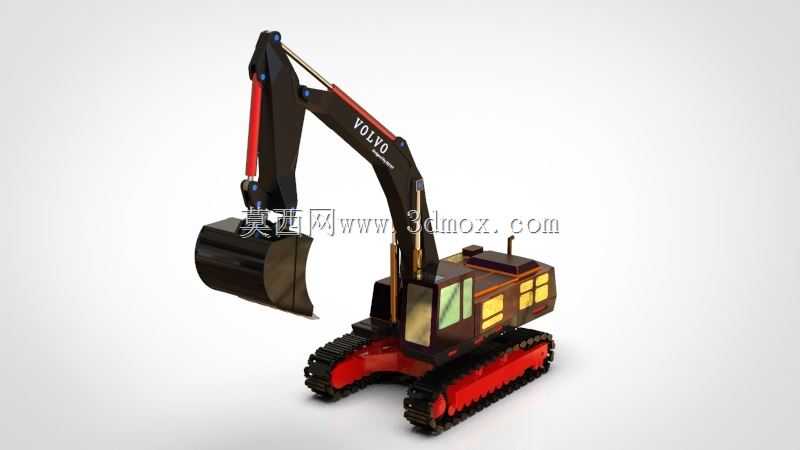

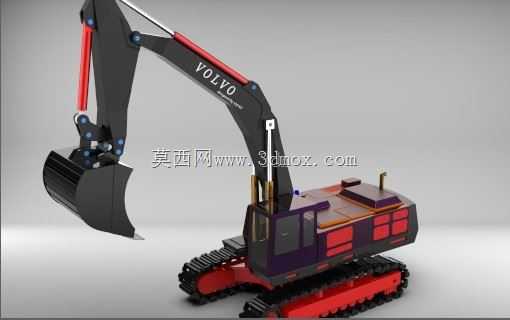

沃尔沃履带式液压挖掘机整机结构设计

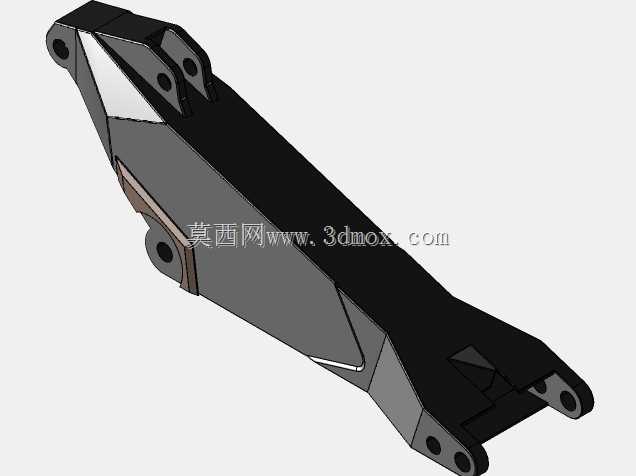

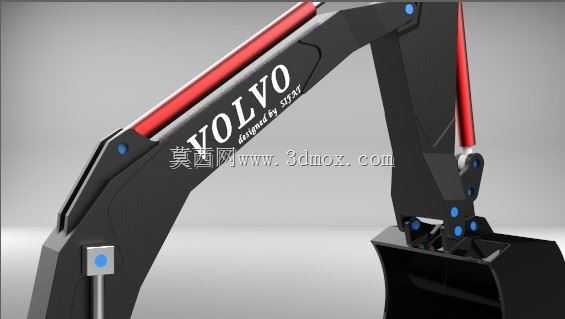

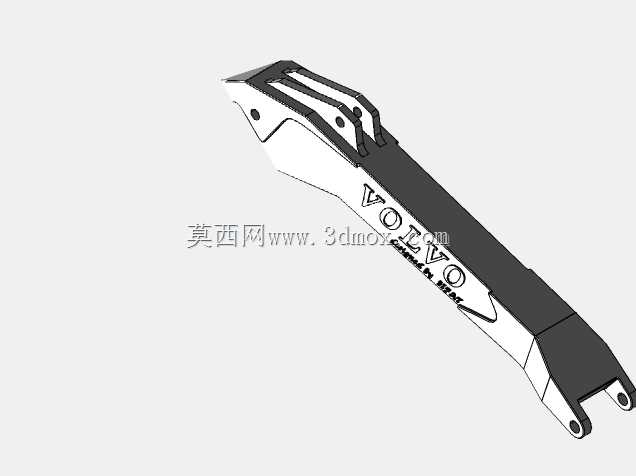

　　履带式液压挖掘机是土石方作业场景里的核心作业装备，在市政管网开挖、矿山剥离、基坑开挖、场地平整、河道清淤等工况中承担核心作业任务，不同吨位的机型适配的作业边界差异明显，中型履带挖机可覆盖绝大多数城镇基建、中小型矿山的作业需求，作业半径、挖掘深度、举升高度的参数匹配直接决定设备的工况适配性。这套整机结构在设计阶段优先考虑了作业端的受力传递路径，动臂、斗杆、铲斗的铰接点位置经过多轮迭代，确保挖掘作业时液压油缸的推力输出能最大化转化为斗齿的切削力，同时避免铰接点处出现应力集中的问题，所有销轴连接位置都预留了润滑脂加注通道的安装空间，衬套的压装边界也做了公差配合标注，方便后续装配环节的工艺落地。

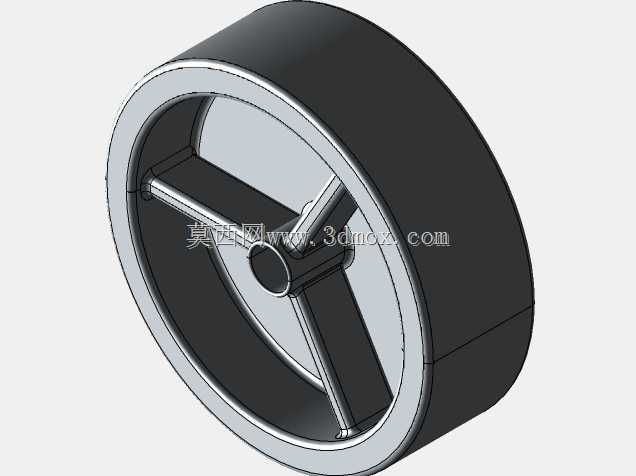

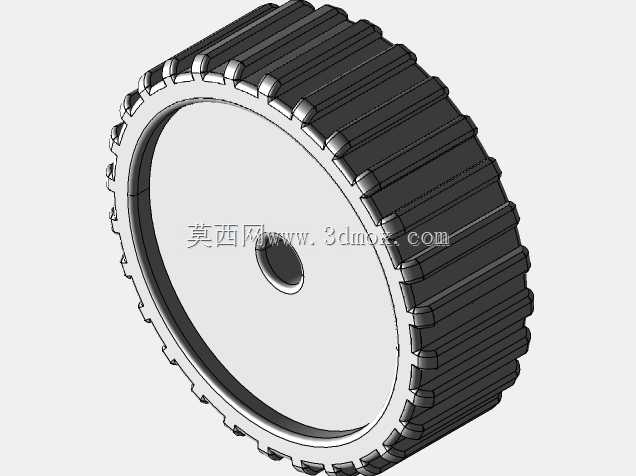

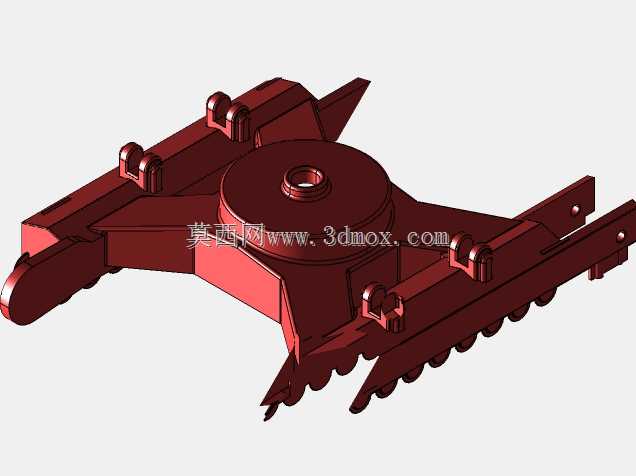

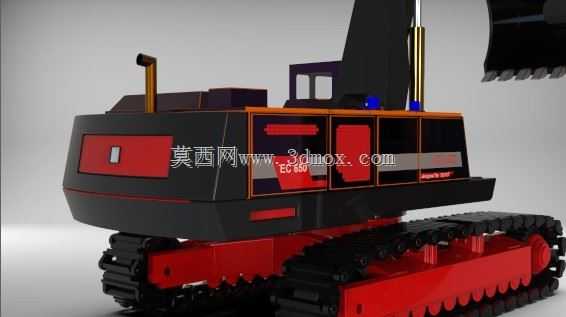

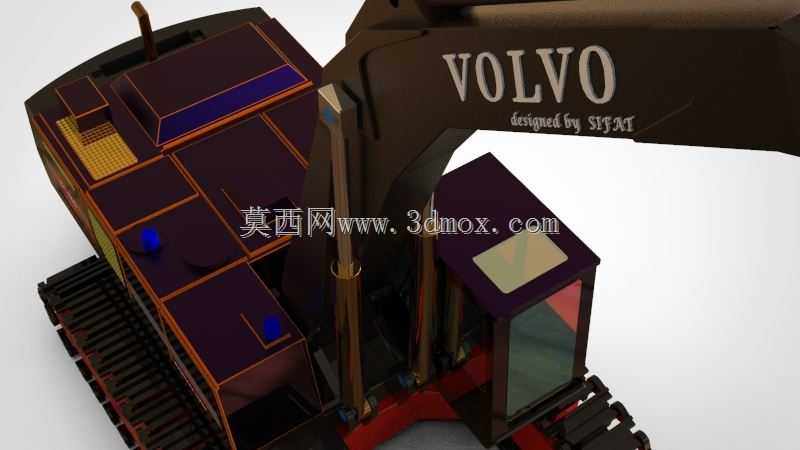

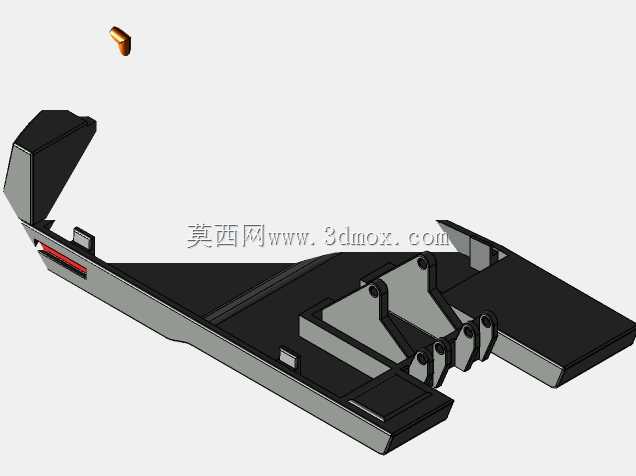

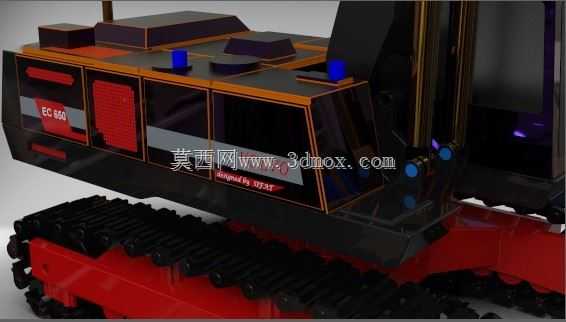

　　行走机构采用履带式结构设计，相比轮式结构具备更强的场地通过性，在松软泥泞、碎石遍布的未硬化作业场地能提供足够的附着力，履带板的宽度、支重轮的排布间距都参考了同吨位成熟机型的接地比压参数，确保设备在作业时不会出现沉陷问题，行走马达的安装位置做了防护结构设计，避免作业过程中飞溅的碎石磕碰损伤液压管路和马达壳体。上部转台的布局遵循重心居中的原则，发动机舱、液压油箱、燃油箱、配重块的位置排布经过重心测算，确保全作业幅度范围内设备的稳定性，不会在最大挖掘半径满载工况下出现倾翻风险，驾驶室的位置设置在转台左侧前方，给操作人员提供足够的作业视野，能清晰观察到铲斗的作业位置和履带周边的场地情况，减少作业盲区带来的安全隐患。

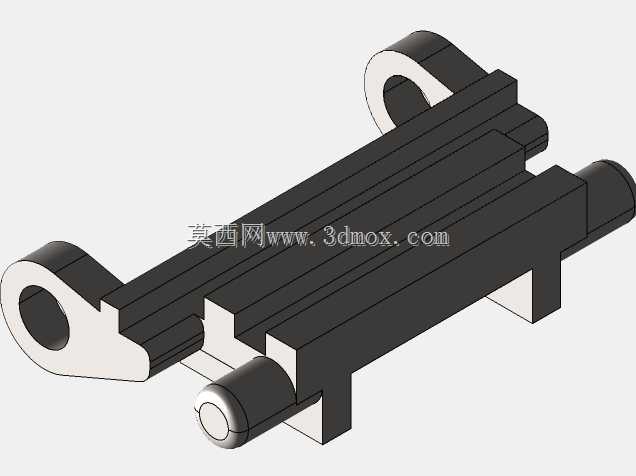

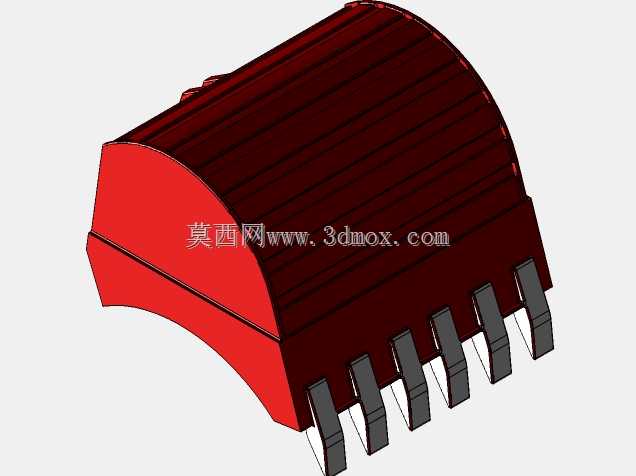

　　液压系统的管路排布沿着动臂、斗杆的结构内侧走线，通过管卡固定在结构件的预留安装位上，避免作业过程中管路与结构件发生摩擦破损，油缸的铰接位置都做了防尘密封结构的安装空间预留，防止作业时的泥沙、粉尘进入油缸铰接位置造成磨损。铲斗的斗型设计针对通用土方作业优化，斗齿的排布角度、斗唇的弧度都兼顾了切削阻力和卸料流畅度，斗背的加强筋位置对应挖掘作业时的主要受力方向，能有效提升铲斗的结构强度，延长易损件的使用寿命。

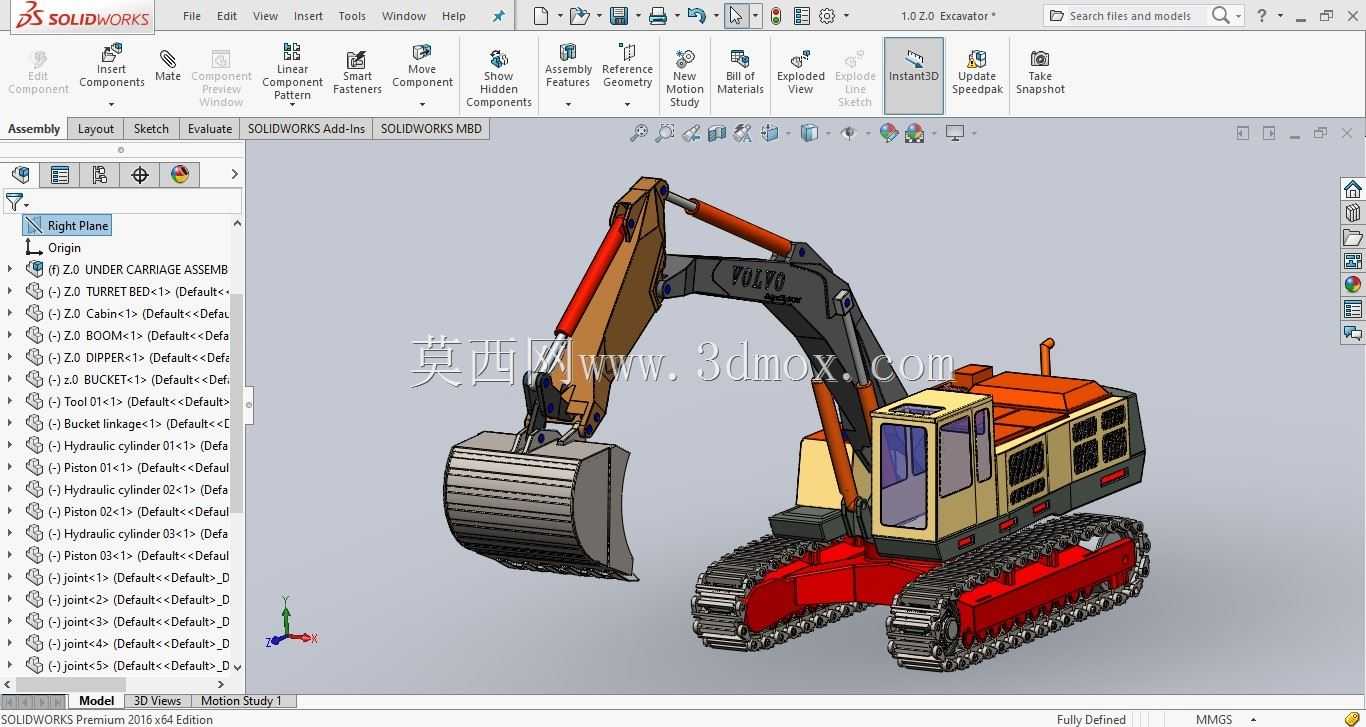

　　整机的外形尺寸在设计时兼顾了运输转场的需求，上部转台的宽度、动臂折叠后的整机高度都符合公路运输的限界要求，不需要额外拆解过多部件就能完成平板拖车的装载转场，设备的维护保养点位都设置在易于触及的位置，机罩的开启角度足够覆盖空滤、机油滤芯、燃油滤芯的更换操作空间，日常保养不需要拆解过多覆盖件，降低运维环节的时间成本。在装配逻辑上，整个结构采用模块化设计思路，行走机构、转台、工作装置三大模块可独立分装后再进行总装，每个模块的连接接口都做了统一的定位基准，能有效提升装配效率，也方便后续故障件的更换维修，不需要对周边结构做破坏性拆解。
