船用A-250H浮力模块结构设计

　　在中小型内河作业艇、近岸无人勘测船以及模块化浮式作业平台的舾装设计中，浮力储备模块是直接影响整船抗沉性、载重冗余的核心部件，本次呈现的A-250H型浮力模块，就是针对狭长型船体舷侧安装空间开发的专用浮体结构。不同于常规一体式填充浮筒，该模块采用分层叠合的装配结构，主体承力层使用高密度硬质闭孔发泡芯材外包耐海水腐蚀的改性PP壳体，相邻模块之间通过侧边的凹凸止口实现定位拼接，安装时不需要额外制作复杂的连接胎架，只需要沿船体舷侧的预设安装导轨滑入到位，再通过侧向的锁紧销完成固定即可，大幅缩短了现场舾装的作业周期。

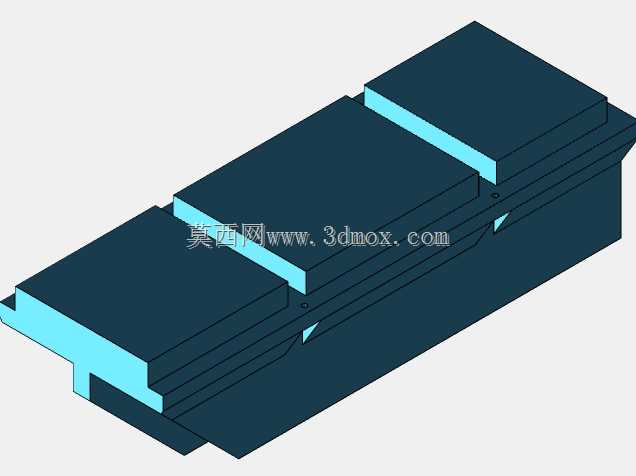

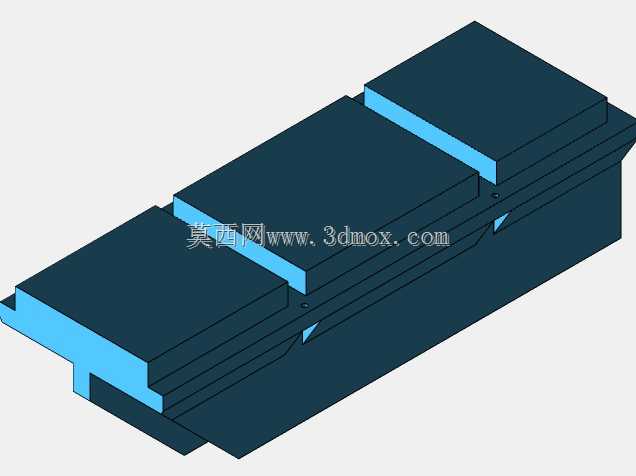

　　从结构设计逻辑来看，该模块的外形采用了阶梯式变截面设计，靠船体一侧的基面做了内凹的让位槽，刚好可以贴合舷侧的加强筋结构，避免安装时与船体原有焊缝、舾装挂件产生干涉；模块向外的三个立面都做了1:20的拔模斜度，一方面是注塑/模压生产时便于脱模，另一方面也能减少航行时水流对模块表面的冲击阻力，降低附面层水流带来的航行噪音。模块顶部的平面预留了标准的螺纹安装孔位，可以根据使用需求加装防护舷条、小型设备安装支架或者系缆桩，不需要在浮体上二次打孔破坏内部闭孔结构，从根源上避免了浮体进水失效的风险。在安装边界的尺寸控制上，该模块的总长度适配250mm间距的船体肋骨框架，安装基面的宽度刚好覆盖常规3mm壁厚钢制小艇的舷侧外板宽度，模块突出船体的外伸尺寸控制在180mm以内，不会超出船舶常规靠泊时的护舷碰撞范围，靠泊时模块本身就能起到辅助缓冲的作用，不需要额外加装橡胶护舷。

　　从实际使用场景来看，这类浮力模块主要用于三类船舶的改装与建造：第一类是内陆湖泊的环保作业船，这类船经常需要搭载收集的水面垃圾、水质监测设备，载重波动范围大，加装该模块后可以在船舷两侧形成额外的浮力储备，即使单侧载重偏大也不会出现横倾角度超标的问题；第二类是近岸的小型无人测量船，这类船对自重控制要求高，同时需要保证搭载声呐、测绘设备时的干舷高度，该模块的低密度特性可以在提供足够浮力的同时不会过多增加整船重量，模块的低吸水率也能保证长期在水中浸泡不会出现浮力衰减；第三类是模块化的浮式栈桥单元，多个该模块拼接后可以作为栈桥的浮力基础，模块之间的止口结构可以抵消水面波浪带来的横向剪切力，保证栈桥整体的结构稳定性。在细节设计上，模块的层间结合面做了一圈密封胶槽，装配时在槽内填充中性硅酮密封胶后再叠合锁紧，可以保证层间不会出现渗水缝隙，即使外层壳体出现局部磕碰破损，内部的独立分层结构也能保证模块不会完全丧失浮力，安全冗余度远高于常规的单腔浮筒。模块底部做了向前的倾斜导水面，航行时可以将迎面的水流导向船体下方，减少模块位置产生的紊流，降低整船的航行阻力，经过实际试航测试，加装该模块的小艇在3节航速下的阻力增加值不超过8%，对航速的影响控制在可接受范围内。

　　不同于民用自制浮体随意的尺寸公差，该模块的所有安装配合面的尺寸公差控制在±0.5mm以内，同型号模块可以实现完全互换，后期维护更换时不需要对安装位进行二次修配，直接替换损坏模块即可，大幅降低了运维成本。在材料选型上，外层壳体选用的改性PP材料添加了抗紫外线助剂，长期暴露在户外日晒环境下不会出现脆化开裂，芯材的闭孔率达到98%以上，即使长期浸泡在淡海水交替的水域中，吸水率也不会超过0.3%，可以保证10年以上的使用寿命。模块的整体重心经过优化设计，安装后浮力中心刚好与船体的设计水线齐平，不会因为加装浮体导致整船重心上移影响稳性，在大角度横倾时，模块浸入水中的体积会快速增加，提供额外的回复力矩，提升船舶的抗风浪能力。
