带前置武器站的水下潜航器结构设计

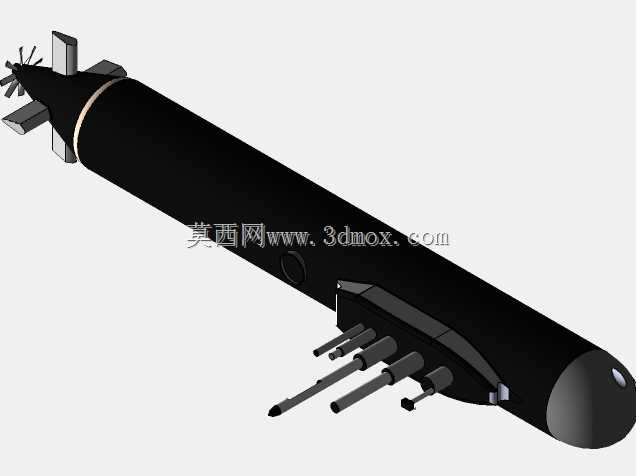

　　这款水下潜航器的结构设计，首先围绕近海水下侦察、浅海区域警戒作业的实际场景展开，整体采用长圆柱回转体作为主体耐压壳体构型，这类构型在水下航行时能最大限度降低迎流阻力，同时圆柱壳体的环向受力均匀，可适配中等潜深下的外压载荷需求，无需额外布置过多加强筋就能满足结构强度要求，能有效控制整体重量，提升有效载荷占比。从结构布局来看，艉部采用十字形尾舵搭配多叶螺旋桨的推进组合，十字舵的四个舵面分别对应垂直与水平方向的航向控制，舵面转轴与壳体轴线垂直布置，传动机构直接嵌入艉部非耐压舱段，不会占用耐压壳体内的设备安装空间；多叶大侧斜螺旋桨的设计，能降低水下航行时的空泡噪声，适配低速静音巡航的作业需求，螺旋桨与艉轴的连接采用锥面配合加锁紧螺母的结构，可抵消正倒车时的轴向冲击力，避免航行中出现桨叶松动的问题。

　　艏部布置的多管武器站模块，采用内嵌式旋转基座设计，基座与耐压壳体之间采用旋转密封结构，可保证基座在一定角度范围内俯仰、回转调整时，壳体的水密性能不受影响；武器站的四根发射管呈阶梯状排布，不同发射管的轴线夹角经过优化，可覆盖艏部前方一定扇面的作业范围，发射管与基座之间采用快拆结构连接，日常维护时可单独拆卸单根发射管进行检修，无需拆解整个武器站模块。壳体中部预留了传感器安装窗口，窗口采用平齐式安装设计，透明耐压罩与壳体外表面完全齐平，不会额外增加航行阻力，窗口后方的舱段预留了标准安装支架，可根据不同作业需求搭载声学探测、光学成像类设备，支架的安装孔位采用通用化设计，适配多数常规水下传感器的安装尺寸。整体结构的安装边界方面，耐压壳体的外径保持统一尺寸，所有外附部件包括尾舵、武器站、传感器窗口的外轮廓均不超出壳体的最大径向尺寸，可适配标准533毫米口径的水下发射管搭载需求，无需额外修改发射管适配结构；艏艉两端的连接法兰采用标准螺栓孔排布，可根据任务需求快速更换不同功能的艏艉模块，比如更换成采样模块、打捞模块时，无需改动主体耐压舱段的结构，仅通过法兰连接即可完成模块切换。

　　在结构强度设计上，耐压壳体采用分段式焊接结构，每段壳体的环向焊缝位置都布置了内部加强圈，加强圈与壳体内壁采用满焊连接，可抵消外压作用下壳体的失稳风险；武器站与壳体连接的位置，额外增加了局部加强垫板，垫板与壳体之间采用塞焊连接，可分散武器站发射时产生的后坐力，避免局部应力集中造成壳体变形。尾舵的舵面采用薄壁空心结构，内部填充轻质浮力材料，可抵消舵面自身产生的负浮力，减少航行时的姿态调整能耗，舵面与舵轴的连接采用花键配合，可传递更大的舵机扭矩，避免大角度转向时舵面与舵轴之间出现相对转动。

　　螺旋桨的桨叶根部与桨毂采用整体加工成型，相比装配式螺旋桨，整体结构的抗冲击性能更强，可适应近岸复杂水域可能出现的杂物碰撞场景，桨叶的导边做了圆弧钝化处理，即使碰到水中的漂浮网绳、小型杂物，也不会出现桨叶卷边、断裂的问题。整个潜航器的重心布置在壳体轴线下方，下部舱段专门预留了配重安装槽，可根据搭载的不同模块重量调整配重块的数量与位置，保证潜航器在水中始终保持正浮姿态，不会出现侧翻、埋首的问题；压载水舱布置在壳体下部两侧，采用独立的进排水阀控制，可实现无动力下潜与上浮，降低推进系统的能耗，延长水下作业的续航时间。
