实验室河流水流循环模拟试验装置

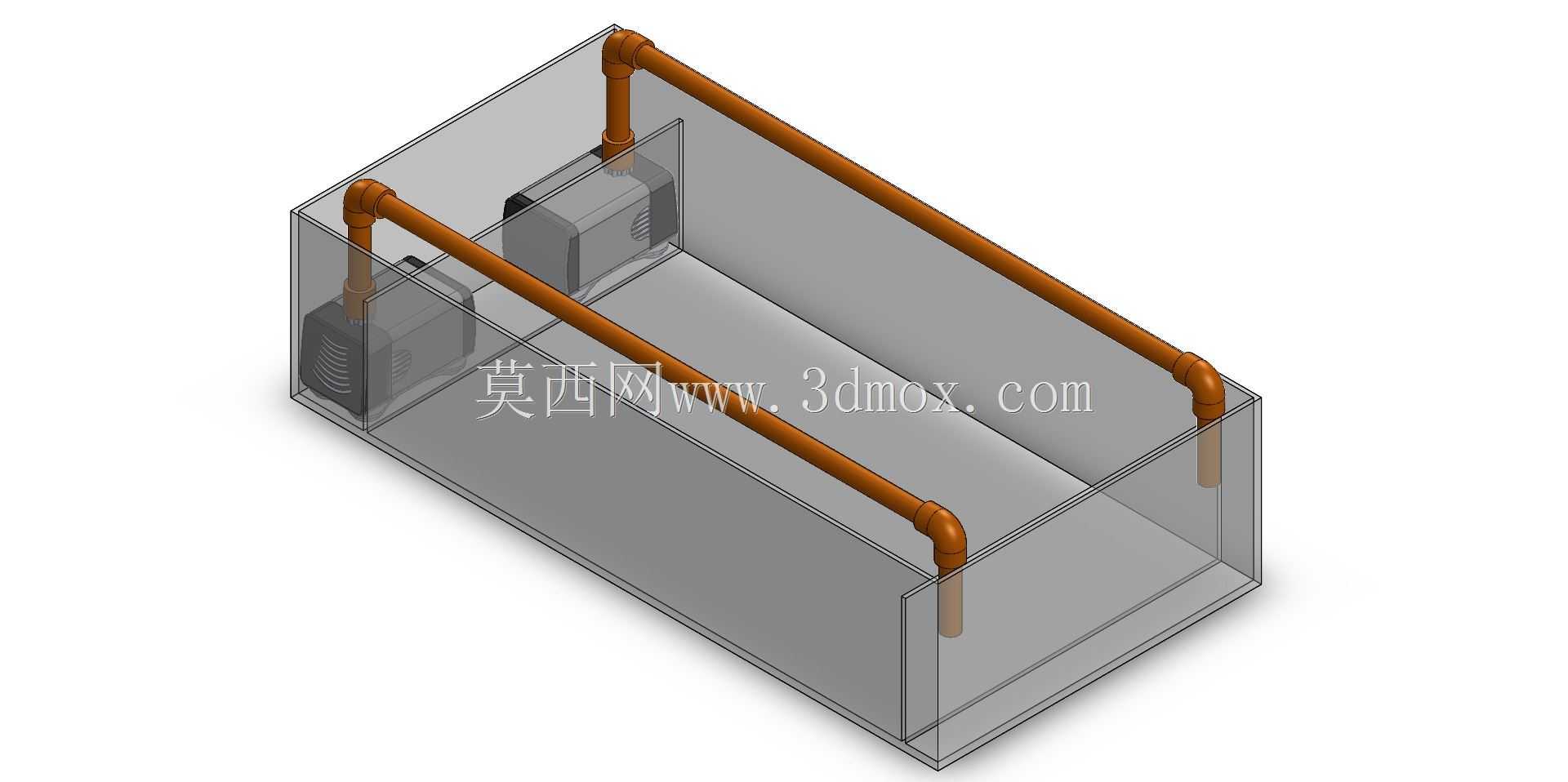

在流域生态治理、河道垃圾拦截装备研发的前期验证环节，往往需要规避野外河道水流不稳定、工况不可控、测试成本高的问题，这套水流循环模拟装置正是针对这类实验室验证需求设计的专用测试载体。整套装置以透明矩形水箱作为核心容纳腔体，腔体采用通透的硬质材质制作，便于测试过程中从任意角度观察内部水流流态、被测拦截机构的工作状态，以及漂浮物、模拟垃圾在水流中的运动轨迹，无需额外开设观察窗即可实现全视角观测，大幅降低试验过程中的观测盲区。

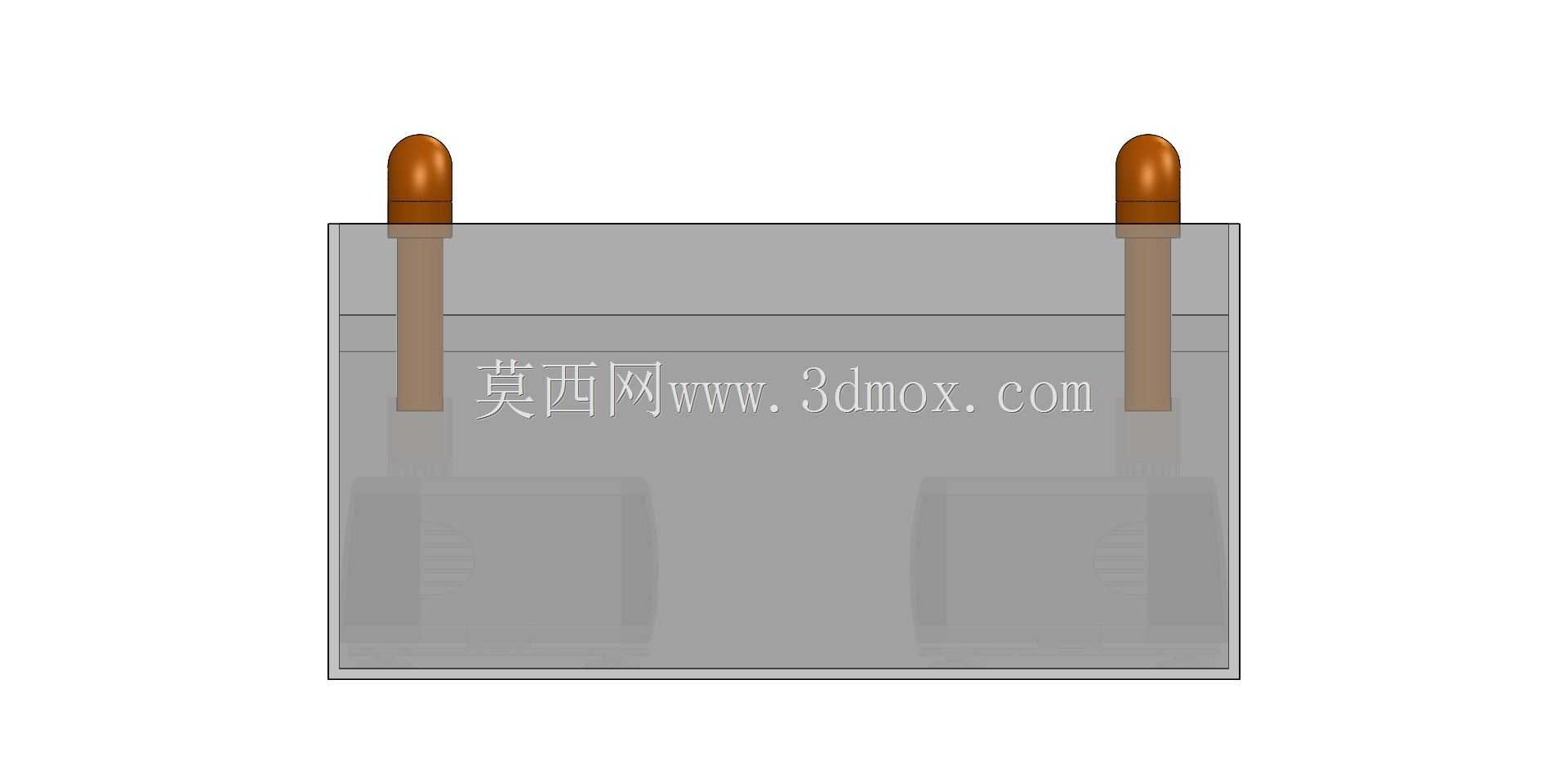

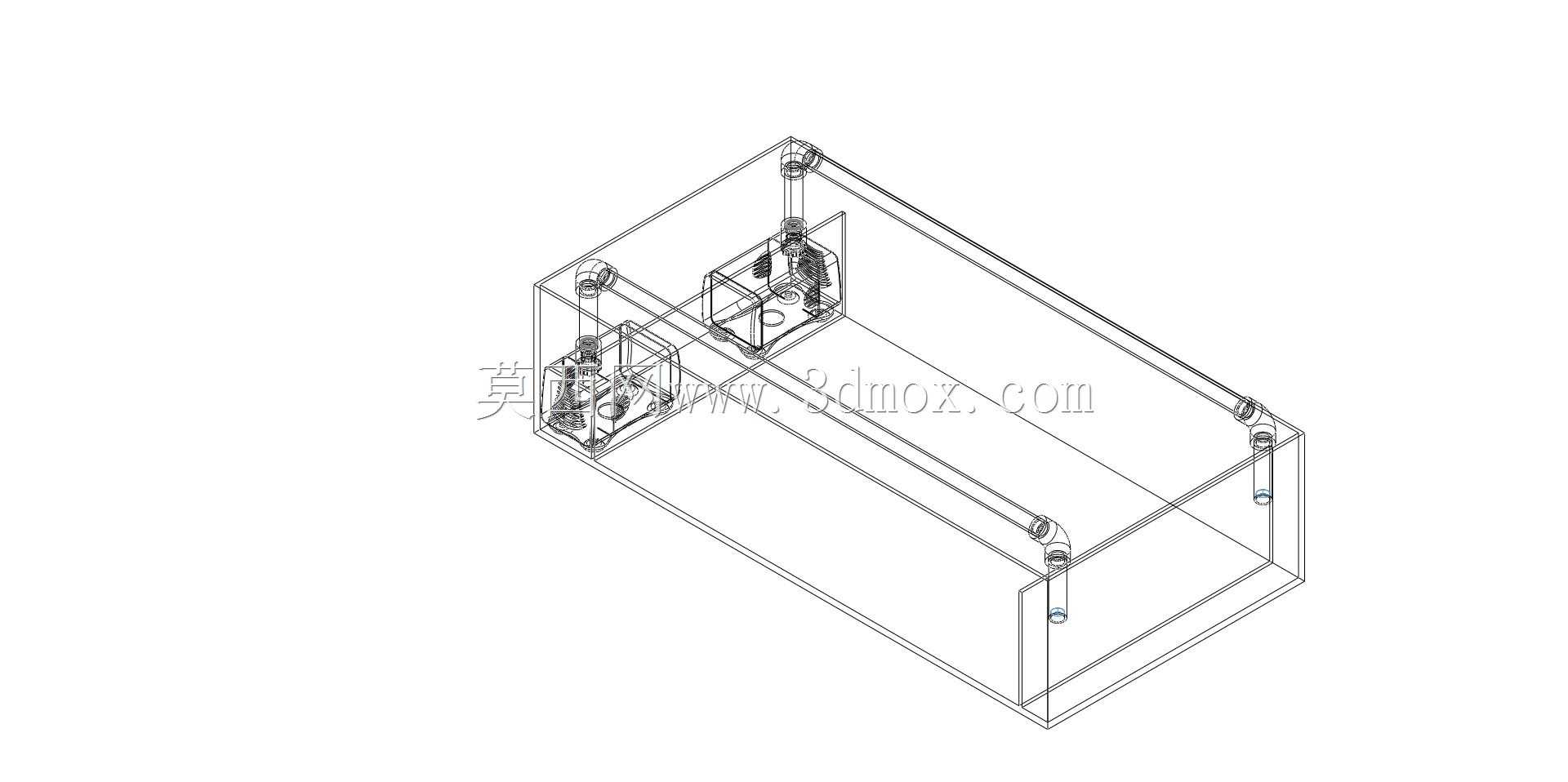

装置的水循环动力由两台布置在水箱端部腔体内的潜水泵提供，两台泵分别对应独立的输水管道，管道沿水箱顶部外侧的边角位置布置，通过90度弯头实现管路转向，两端分别连通水箱的上下游腔体，无需额外搭建外置储水设施即可实现箱内水体的闭环循环，大幅缩减了整套试验装置的占地空间，适配常规实验室工作台的安装摆放需求。管路的进水端延伸至水箱下游区域的水体下层，避免吸入表层漂浮的模拟杂物造成泵体堵塞，出水端沿水箱内壁延伸至上游指定水位高度，出水方向平行于水箱长度方向，可通过调整泵的输出功率改变出水流量，进而在水箱的平直段形成不同流速的稳定连续水流，覆盖从缓流到常见中小河流汛期流速的模拟范围，满足不同测试工况的参数需求。

从安装边界来看，整套装置的所有管路、动力部件均依附于水箱本体布置，无外凸的突兀结构，水箱底部为平整的平面结构，可直接放置在水平的试验台面上，无需额外制作安装支架，外接仅需提供对应电压的供电接口即可运行，无需复杂的管线对接。水箱的有效存水深度经过针对性设计，既可以保证潜水泵在运行过程中始终处于淹没状态，避免空转损坏，也能控制整体盛水重量，降低对试验台面的承重要求，同时水深参数匹配多数河道垃圾拦截原型机的测试吃水深度，无需额外调整被测设备的安装高度即可直接开展测试。

在功能设计上，这套装置的核心作用是在实验室内构建可重复、参数可控的河流流场环境，替代野外河道开展拦截装备的性能验证、耐久性测试以及效率标定。测试过程中，可通过分别调整两台潜水泵的运行功率，模拟河道中不同断面的流速差，也可通过在水箱平直段加装不同形式的导流块，模拟河道内的弯道、浅滩等局部流态变化，尽可能还原真实河道的水流特征。相比野外实测，这套装置可以精准控制水流流速、水深等核心参数，每次测试的初始条件可完全复现，便于研发人员对比不同结构方案的拦截效果，快速迭代优化设计方案，同时避免野外测试时的天气、水位变化等不可控因素干扰，大幅缩短拦截装备的研发周期，降低前期测试的成本与安全风险。

管路设计上采用了大曲率半径的弯头结构，减少管路内部的水头损失，提升水循环的效率，同时降低泵运行过程中的管路振动与噪音，适配实验室相对安静的工作环境。水箱的边角位置做了圆弧过渡处理，避免直角区域形成水流死区，导致模拟杂物堆积在边角位置影响测试结果，同时也便于试验结束后的箱体清洁，减少积水残留。潜水泵采用快拆式的安装结构固定在水箱端部的专用安装位上，无需借助专用工具即可快速拆卸，便于后期对泵体进水口的杂物进行清理，也可根据测试需求更换不同扬程、流量的泵体，拓展装置的流速模拟范围。

针对长期试验的需求，整套装置的水循环为闭环设计，测试过程中无需持续外接水源，仅需在初次使用时加注至指定水位即可，运行过程中仅需补充少量蒸发损耗的水体，大幅降低水资源的消耗。水箱的顶部预留了足够的开放空间，便于测试人员安装被测的拦截原型机，布置流速传感器、图像采集设备等测试仪器，不会因为管路或其他结构的遮挡影响设备安装与数据采集。在开展耐久性测试时，装置可连续长时间稳定运行，模拟河流长期流动的工况，验证拦截机构的运动部件磨损情况、材料耐水流冲刷性能，无需人员长期值守即可完成长周期的测试任务，获取可靠的耐久性数据，为后续装备的野外现场测试提供扎实的前期数据支撑，避免将存在设计缺陷的原型机直接投入野外测试造成的成本浪费与安全隐患。
