Blue Sea Systems 285系列热磁式断路器

在车载改装、船舶配电这类对电路可靠性要求极高的场景里，低压直流回路的过载与短路保护一直是配电设计的核心环节，这类场景往往伴随振动、潮湿、盐雾等复杂工况，普通民用熔断器或空开很难兼顾防护等级与复位便利性，285系列这类面板安装式热断路器，刚好填补了大电流直流回路保护的选型空白。

从实际使用逻辑来看，这类断路器额定电流覆盖100A级别直流回路，主要串接在蓄电池组与负载配电排之间，当回路出现长时间过载、线缆绝缘破损短路等异常工况时，内部双金属片受热形变触发脱扣机构，快速切断回路供电，避免线缆过热起火、用电设备烧毁的风险；和一次性熔断器相比，它脱扣后无需更换配件，手动操作复位拨杆即可恢复供电，在户外作业、航行途中没有备件更换条件的场景下，故障排查后恢复供电的效率提升非常明显。

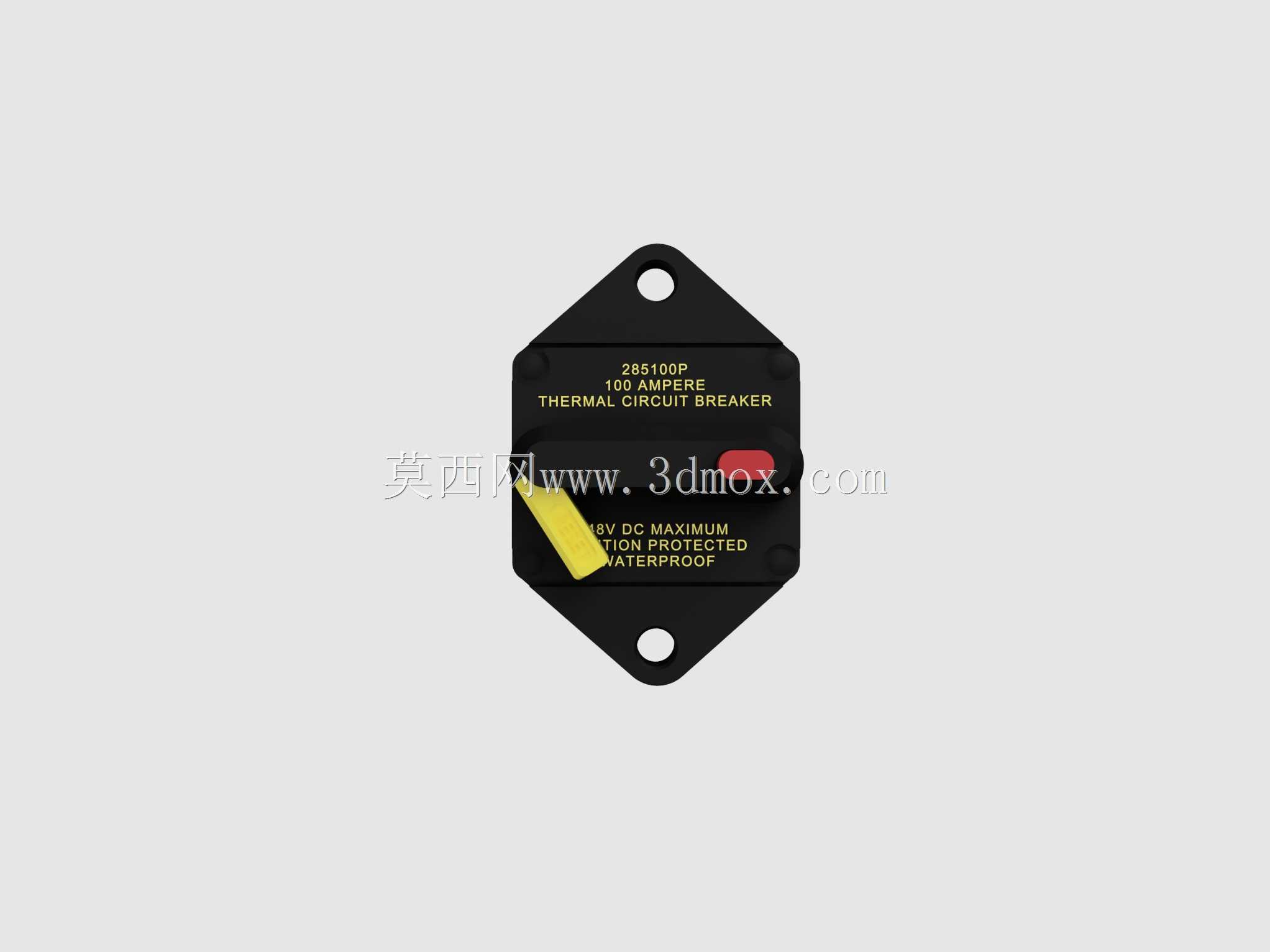

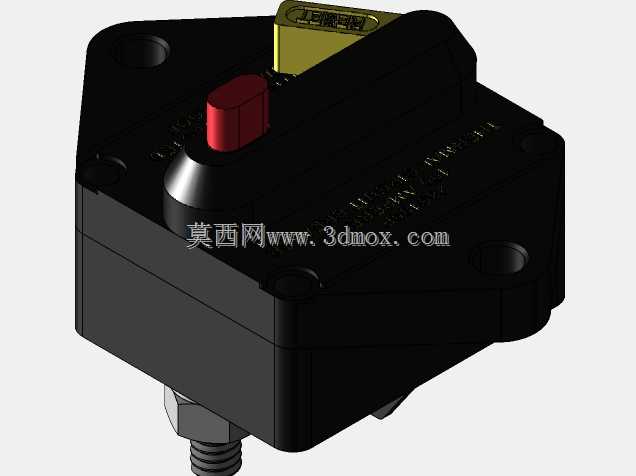

设计层面上，这款产品采用菱形一体化绝缘外壳，外壳选用耐候性工程塑料注塑成型，表面做了哑光抗紫外线处理，长期暴露在日照、盐雾环境下也不会出现壳体脆化、标识脱落的问题；壳体对角设置两个安装固定孔，安装时仅需在面板上开出对应尺寸的避让孔，通过两个螺栓即可完成紧固，安装面贴合处自带密封胶圈，配合壳体整体灌封结构，能达到防水泼溅的防护等级，完全适配船舶露天甲板、越野车发动机舱这类易溅水的安装位置。正面布局非常简洁，黄色拨杆为手动分合闸操作件，红色小按钮为脱扣状态指示，脱扣触发时红色按钮会自动弹出，运维人员可以快速定位故障回路，不需要逐一排查线路；壳体表面激光蚀刻的参数标识清晰标注了额定电流、分断能力、防护等级信息，长期使用不会磨损失效。

建模过程中需要重点把控几个关键边界：首先是安装孔的中心距公差，这个尺寸直接决定了产品能不能顺利适配预制的面板开孔，两个安装孔的同轴度、相对位置误差需要控制在0.1mm以内，避免安装时出现螺栓无法穿入的问题；其次是操作件的行程空间，拨杆的分合闸摆动角度、复位按钮的弹出高度都需要预留足够的操作间隙，不能和面板外的保护罩、操作手柄产生运动干涉；再者是壳体的外形轮廓，菱形的切角角度、边缘的圆角过渡都需要和实物匹配，做装配仿真时才能准确验证和周边配电组件的间隙是否满足电气安全距离要求。

从结构细节来看，内部的热脱扣组件、触点机构都封装在壳体内部，外部没有裸露的带电部件，接线端采用螺栓压紧式结构，适配大平方多股铜芯线缆的压接，接线后扭矩达到标准值时，能在强振动环境下保持接触压力稳定，不会出现接线松动打火的问题。这类断路器在实际选型时，需要匹配回路的持续工作电流、短路分断能力，同时要确认安装面板的厚度是否在产品适配的夹持范围内，避免安装后出现固定松动、密封失效的问题。在三维装配设计中，这类元器件的模型精度不需要达到零件级的全细节还原，但安装接口、操作空间、外形轮廓的尺寸必须准确，否则在做整机布线、面板开孔设计时很容易出现干涉，导致后期实物装配时需要返工修改面板，拖慢项目进度。
